Характеристики
| Тип | ТЭН |
|---|---|
| Среда нагрева | масло, нефтепродукты, битум, парафин |
Где применяется и в каком оборудовании
ТЭН для масла используются в мазутных трубопроводах для подогрева до 60-70°C, в битумных ёмкостях (до 190°C для БНД 60/90) как погружной нагреватель битума, в масляных ваннах закалки стали (до 250°C), а также в гидробаках, фритюрницах, парафинонагревателях и другом оборудовании для вязких сред.
Взрывоопасная зона: требования к исполнению
Для работы во взрывоопасных зонах (например, с нефтепродуктами) нужно взрывозащищённое исполнение. Например, у блоков БЭВ (завод «Термал») маркировка взрывозащиты 1Ex d IIB T4 X. Обязательны датчик уровня жидкости и датчик температуры, система автоматического отключения при падении уровня ниже 30 мм над поверхностью ТЭН или превышении температуры среды 135°C. Максимальная температура поверхности активной части у таких блоков не более 180°C.
- Защита от сухого хода
- Датчик температуры с капиллярной трубкой
- Маркировка 1Ex d IIB T4 X
Подбор ТЭН для масла
Параметр - удельная нагрузка (Вт/см²). Из-за низкой теплопроводности масла она должна быть ниже, чем для воды. По ГОСТ 13268-88 для воды и слабых растворов допустимо 15 Вт/см², для масел отдельной строки нет - расчёт ведётся по паспорту изделия. Превышение ведёт к коксованию масла и выходу нагревателя из строя. Для битума, парафина и других сред температура и мощность подбираются индивидуально.
- Удельная нагрузка Вт/см²
- Температура среды
- Мощность и напряжение
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³: изготовили 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм из нержавеющей стали AISI 304, плечо 1000 мм.
Химическое предприятие: в составе заказа на 296 ТЭН был нержавеющий блок ТЭНБ-6 для масла.
Конструктивные особенности и материалы
По нашей практике чаще применяется нержавеющая сталь 08Х18Н10Т (AISI 304), например для битумных блоков; материал оболочки уточняется по среде и температуре. Присоединение - резьбовое по ГОСТ 6357-81 (например, G1¼, G2½) или фланцевое.
- Материал: чаще нержавеющая сталь 08Х18Н10Т (по среде и температуре)
- Тип резьбы: например, G1¼, G2½
- Комплектация: по согласованию
Что прислать для расчёта
Для точного подбора ТЭН для масла сообщите: что нагреваем и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Если есть старый блок, пришлите фото с биркой или его модель.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭН для масла к моему оборудованию?
Для подбора нужны параметры: среда, температура, присоединение, мощность. Если у вас есть старый блок, пришлите фото бирки или размеры.
Из какой стали изготавливаются ТЭН для масла?
По нашей практике чаще применяется нержавеющая сталь 08Х18Н10Т (AISI 304). Материал подбирается под среду, для агрессивных сред возможно покрытие.
Можно ли отремонтировать ТЭН или сделать съёмные элементы?
В стандартных блоках ТЭН запрессованы. По заказу делаем съёмные ТЭН, что упрощает замену. Ремонт возможен только при съёмной конструкции.

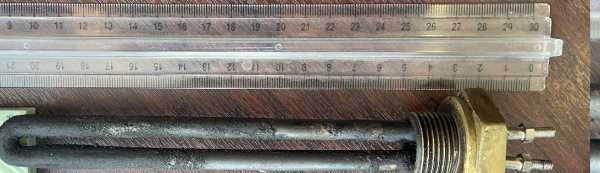

Как проверить старый блок ТЭН перед заказом?
Измерьте сопротивление изоляции мегомметром, проверьте целостность оболочки, уточните мощность и напряжение по бирке.
Что прислать для расчёта нового ТЭН для масла?
Укажите среду и температуру нагрева, тип присоединения (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока.
Какие требования к ТЭН для взрывоопасной зоны?
Необходимы датчики уровня и температуры, маркировка взрывозащиты 1Ex d IIB T4 X, максимальная температура поверхности не более 180°C, защита от сухого хода.
