Характеристики
| Модель | ТЭНБ 10И220 И1 |
|---|---|
| Тип | блочный трубчатый |
| Среда | масло |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Тэн для нагрева масла ТЭНБ 10И220 И1 используется в масляных ваннах для закалки, отпуска и нормализации стали - температура масла до 250°C. Также применяется как нагреватель битума погружной в расходных баках битумных установок (БНД 60/90, до 160°C) и для подогрева мазута перед насосами (до 60-70°C). В фритюрницах (например, Hurakan HKN-FT6N) используются аналогичные ТЭН, но наш блок рассчитан на низкую удельную нагрузку для вязких сред.
Оборудование: фритюрница Абат ЭФК-90/2П (2×18 л, до 190°C), взрывозащищённый блок БЭВ (для масла и нефтепродуктов) - обязательны датчик уровня жидкости и термостат с капиллярной трубкой.
Особенности конструкции и низкая удельная нагрузка

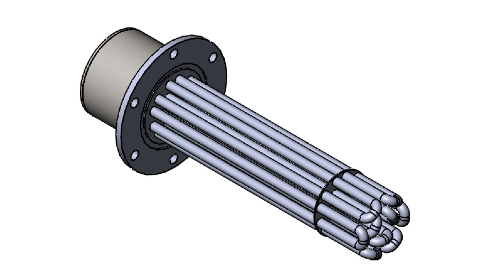

ТЭНБ - это фланцевый нагреватель (фланец или резьбовая пробка) с трубной резьбой по ГОСТ 6357-81, в котором герметично запрессованы одиночные ТЭН Ø10 мм. Для масляной ванны и термомасла критична низкая удельная нагрузка: при её превышении начинается коксование (полимеризация) масла на поверхности, что выводит нагреватель из строя за месяц. В серийных водяных блоках ТЭНБ максимальная температура поверхности не выше 100°C, для масла требуется снижение мощности.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика. В комплект входит гильза под датчик, колпак или клеммная коробка, термостат.
Как подобрать блок для масла
Подбор ведётся по удельной поверхностной мощности - таблица 4 ГОСТ 13268-88 задаёт предельные значения для разных сред. Для масла и термомасла нагрузка должна быть ниже, чем для воды, чтобы избежать термического разложения. Учитывайте вязкость мазута (например, М100) и температуру застывания. Для битума марок БНД 40/60 и БНД 60/90 рабочая температура 140-160°C, при использовании ПАВ - 120-130°C.
Также важны: погружная длина (уровень масла над блоком не менее 30 мм), присоединение (резьба или фланец), мощность и напряжение. Для нормализации стали критическая точка A1 A3 - температура закалки на 30-50°C выше этих точек.
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³: установили 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм. Блоки работают в расходном баке битумной установки.
Завод с масляной ванной: заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Дополнительные возможности исполнения
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН - это упрощает замену и ремонт. Возможна изоляция или покрытие для агрессивных сред. Также комплектуем блок термостатом с капиллярной трубкой (медный баллон) - его нельзя перегибать при монтаже.
Для взрывозащищённых условий (как блок БЭВ) обязательны датчик уровня жидкости и датчик температуры, система автоматически отключает блок при падении уровня ниже 30 мм или превышении 135°C.
Что прислать для расчёта
Для точного подбора блока тэн для масла пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Если есть старое оборудование - фото блока с биркой или модель оборудования.
Пример: для гидростанции с маслом нужны данные по вязкости и температуре, для парафинонагревателя - объём бака и требуемая мощность.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ 10И220 И1 к моему оборудованию?
Зависит от присоединения, мощности и температуры среды. Пришлите данные по оборудованию - мы подберём аналог. Например, для фритюрницы Hurakan HKN-FT6N применяется ТЭН 2,5 кВт - мощность и подключение блока ТЭНБ подбираются под вашу задачу.
Из какой стали изготовлены ТЭН?
В практике применяли трубку Ø13 мм из нержавеющей стали 08Х18Н10Т (AISI 304). Конкретная марка стали согласовывается под задачу - по заказу возможно другое исполнение.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН вместо запрессованных. Это позволяет заменить отдельные элементы без замены всего блока. Ремонт возможен при наличии бирки с параметрами.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегаомметром и сравните с данными на бирке или в паспорте блока. Проверьте, что уровень масла в баке всегда выше блока, и что датчик уровня жидкости (если он установлен) исправен. Сфотографируйте бирку.
Что прислать для расчёта нового блока?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба/фланец, размер), мощность, напряжение, погружную длину, фото старого блока с биркой или модель оборудования.
Почему для масляной ванны важна низкая удельная нагрузка?
При избыточной удельной мощности на поверхности ТЭН начинается термическое разложение масла - коксование и полимеризация. Это приводит к выходу нагревателя из строя в течение месяца. Низкая нагрузка исключает этот процесс.
