Характеристики
| Тип | ТЭН на масло станцию |
|---|---|
| Артикул | К52-07Н002 |
| Среда нагрева | Масло |
| Назначение | Масляные станции |
Где применяется и в каком оборудовании

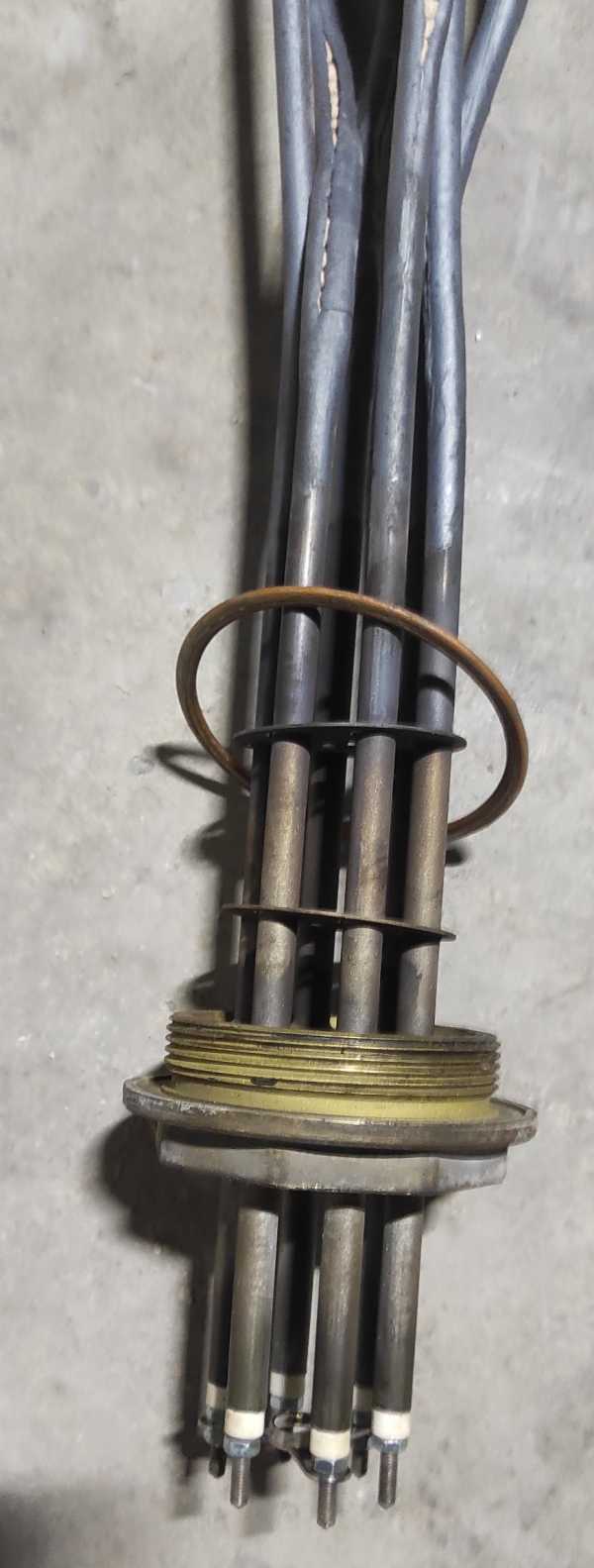

ТЭН на масло станцию (К52-07Н002) используется в масляных станциях, а также в оборудовании, где требуется нагрев масла: фритюрницы, ванны закалки, термомасляные котлы. В фритюрницах, например, Hurakan HKN-FT6N (6 л, 2,5 кВт) или Абат ЭФК-90/2П, применяются металлические ТЭН. Для закалочных ванн (закалочная среда) и парафинонагревателей (например, «Каскад-40») используются аналогичные нагреватели.
Блок тэн для масла также ставится в ёмкости с трансформаторным маслом и битумом. Вязкая среда требует особого подхода к удельной мощности.
- Масляные станции и гидростанции
- Фритюрницы и жарочные ванны
- Закалочные ванны (закалочная среда)
- Термомасляные котлы (теплоноситель термомасляный котёл)
- Оборудование для битума и парафина
Подбор ТЭН для масла: удельная мощность и конвекция
Масло имеет худшую теплопроводность и конвекцию, чем вода. При той же мощности ТЭН греется сильнее, поэтому требуется меньшая удельная нагрузка на см². Слой отложений толщиной 0,1 мм уже требует снижения допустимой удельной мощности.
Безопасная удельная мощность для маловязкого движущегося масла - 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². Превышение ведёт к коксованию (термическому разложению) масла на поверхности ТЭН. Известен случай выхода нагревателя из строя за месяц из-за избыточной удельной нагрузки.
Естественная конвекция в вязкой среде слабая, поэтому при проектировании блока тэн для масла важно обеспечить достаточный зазор между элементами и стенками ёмкости.
Взрывоопасная зона: что меняется в исполнении
Для взрывоопасных зон класса 1 и 2 (по ГОСТ IEC 60079-10-1) требуется блок с маркировкой взрывозащиты 1Ex d IIB T4 X. Это взрывонепроницаемая оболочка, исключающая воспламенение окружающей среды.
В таком исполнении обязательны датчики уровня и температуры. Максимальная температура поверхности активной части ТЭН - не более 180°C (для масла и нефтепродуктов). Например, взрывозащищённый блок БЭВ (завод «Термал») выпускается мощностью от 4 до 50 кВт на 220/380 В.
Тэн для масла взрывозащищенный собирают по требованиям ГОСТ IEC 60079-0 и ГОСТ IEC 60079-10-1. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - конкретное исполнение определяется задачей заказчика.
Из нашей практики
Нефтехимическое предприятие: изготовили 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
Асфальтобетонный завод, ёмкость битума 50 м³: поставили 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Конструктивные особенности и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Оболочка ТЭН обычно из нержавеющей стали 08Х18Н10Т. Для масла и нефтепродуктов это стандартный материал. Резьбовой ТЭН или фланцевый - выбирается под присоединение. Блок ТЭНБ (по ГОСТ 13268-88) имеет сопротивление изоляции не менее 0,5 МОм в холодном состоянии, при приёмо-сдаточных испытаниях - не менее 50 МОм.
Что прислать для расчёта
Для точного подбора тэна для нагрева масла необходимы следующие данные:
- Среда и температура нагрева
- Тип присоединения (резьба/фланец) и его размер
- Мощность, напряжение, количество ТЭН
- Погружная длина (активная часть)
- Фото или модель существующего блока
- Что нагреваете и до какой температуры (например, масло индустриальное до 120°C);
- Присоединение: резьба или фланец, размер;
- Мощность, напряжение, число элементов;
- Погружная длина и место установки;
- Модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости пришлите модель оборудования или фото старого блока с биркой. Мы сравним присоединение, мощность и погружную длину.
Из какой стали сделана оболочка?
Стандартно оболочка ТЭН из нержавеющей стали 08Х18Н10Т. По заказу возможны другие материалы.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции (не менее 0,5 МОм) и ток утечки (не более 0,75 мА/кВт). Также осмотрите оболочку на наличие отложений.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете и до какой температуры, присоединение (резьба или фланец), мощность, напряжение, погружную длину, модель оборудования или фото старого блока.
Взрывоопасная зона: что меняется в исполнении?
Для зон класса 1 и 2 требуется блок с маркировкой 1Ex d IIB T4 X, обязательны датчики уровня и температуры. Максимальная температура поверхности активной части ТЭН не более 180°C.
