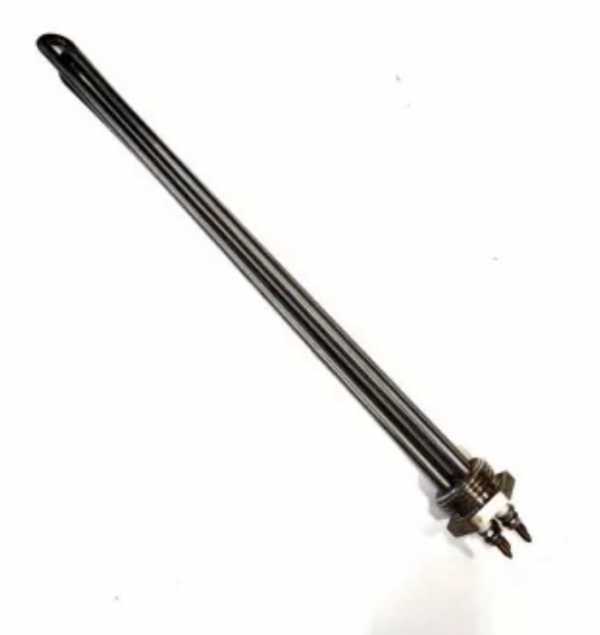

Характеристики
| Тип | ТЭН для воды и масла |
|---|---|
| Мощность | 500 Вт |
| Напряжение | 12 В |
| Длина | 370 мм |
Причины коксования масла на ТЭН
Коксование масла происходит при превышении допустимой удельной мощности на поверхности ТЭН. Масло имеет низкую теплопроводность, поэтому при той же мощности ТЭН греется сильнее, чем в воде.
Слой отложений толщиной 0,1 мм требует снижения удельной нагрузки. Для масла безопасные значения ниже, чем для воды.
Расчёт удельной нагрузки для масла
По ГОСТ 13268-88 для воды допустимая удельная мощность - 15 Вт/см² для нержавеющей стали. Для масла отдельного ГОСТ нет, нагрузку определяют по паспорту изделия.
Для ориентира: для чистой движущейся воды - 1-2 Вт/см², для стоячей - 0,4-1 Вт/см². Для масла эти значения должны быть ниже.
Где применяется и в каком оборудовании
ТЭН для нагрева масла используется в фритюрницах (например, Hurakan HKN-FT6N 2,5 кВт, Абат ЭФК-90/2П 10 кВт), во взрывозащищённых блоках БЭВ для нефтепродуктов с маркировкой взрывозащиты 1Ex d IIB T4 X (взрывоопасная зона класс 1 класс 2). Для вязких сред вроде парафина встречаются и функциональные аналоги ТЭН - например, плоские нагреватели в парафинонагревателе Каскад-40.
Также применяется для подогрева битума БНД 40/60 до 140-160°C, трансформаторного масла, гидравлического масла, асфальтобетонной смеси, в масляных выключателях. В битумных установках используется нагреватель битума погружной 24 квт. При нормализации стали масляные ванны также требуют ТЭН.
- Фритюрницы
- Парафинонагреватели
- Взрывозащищённые блоки для масла и нефтепродуктов
- Битумные установки
- Масляные ванны и выключатели
Подбор ТЭН для масла
При подборе учитывают среду, температуру, присоединение (резьба или фланец - фланцевый нагреватель), мощность, напряжение, погружную длину.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить фланец, гильза под датчик, термостат с капиллярной трубкой.
Из нашей практики
Химическое предприятие заказало 296 ТЭН, в составе был нержавеющий блок тэн для масла ТЭНБ-6.
Завод с масляной ванной заменил 4 блока тэн для масла ТЭНБ-15 по клейму на старом блоке.
Что прислать для расчёта
Для точного расчёта сообщите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Также пришлите модель оборудования или фото старого блока с биркой.
- Среда и температура
- Присоединение
- Мощность/напряжение
- Погружная длина
- Модель или фото
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости сообщите модель оборудования, мощность, напряжение и присоединение. Мы подберём аналог по параметрам.
Из какой стали?
Стандартно оболочка из нержавеющей стали 08Х18Н10Т или углеродистой стали 08КП. По заказу возможны другие материалы.
Можно ли отремонтировать или сделать съёмные ТЭН?
По заказу делаем съёмные ТЭН с изоляцией или покрытием. Ремонт нестандартных блоков возможен при наличии бирки.
Как проверить старый блок?
Проверьте сопротивление изоляции мегомметром, целостность оболочки и соответствие маркировки. Пришлите фото бирки для подбора аналога.
Что прислать для расчёта?
Среду, температуру, присоединение, мощность, напряжение, погружную длину, модель оборудования или фото старого блока.
Коксование масла на ТЭН: причины и расчёт нагрузки.
Коксование возникает при превышении удельной мощности. Для масла нагрузка должна быть ниже, чем для воды. Расчёт ведётся по паспорту изделия с учётом теплопроводности среды.
