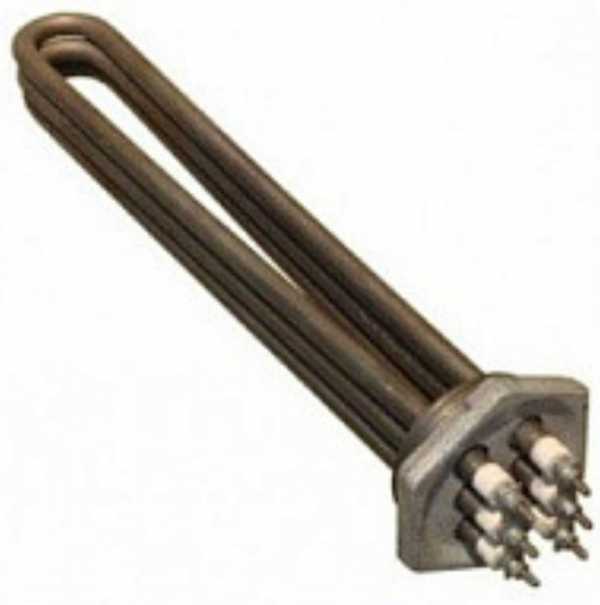

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Среда нагрева | Масло |
Где применяется и в каком оборудовании
Блок ТЭН для нагрева масла используется в фритюрницах, масляных ваннах для нормализации стали, для подогрева мазута перед насосами, а также для работы с битумом БНД 40/60, асфальтобетонной смесью и озокеритом. Подходит для гидравлического масла в промышленных системах.
В оборудовании типа фритюрница Абат ЭФК-90/2П или Hurakan HKN-FT6N применяются ТЭНы для масла. Для масляных ванн с температурой до 250°C (например, закалка стали) требуется блок с пониженной удельной нагрузкой.
Взрывоопасная зона: что меняется в исполнении
Если блок ТЭН для масла устанавливается во взрывоопасной зоне, нужно взрывозащищённое исполнение. Например, у блоков БЭВ (завод «Термал») маркировка взрывозащиты 1Ex d IIB T4 X, обязательны датчик уровня жидкости и датчик температуры, защита от сухого хода: система управления отключает блок при падении уровня масла ниже 30 мм над поверхностью или превышении температуры 135°C.
В конструкции таких блоков применяются герметичные клеммные коробки и усиленная изоляция. По заказу делаем блоки с взрывозащищённым исполнением.
Подбор блока ТЭН для масла
При подборе блока ТЭН для масла основной параметр: удельная мощность на поверхности ТЭН. Для масла она значительно ниже, чем для воды (для воды допустимо до 15 Вт/см² по ГОСТ 13268-88). Избыточная нагрузка ведёт к коксованию масла и выходу нагревателя из строя за месяц.
Мощность блока выбирают исходя из объёма масла, требуемой температуры и теплопотерь. Для трёхфазной сети количество ТЭН должно быть кратно 3. Учитывайте, что масло имеет худшую теплопроводность и конвекцию, чем вода.
Конструктивные возможности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. Возможны резьбовой ТЭН или фланцевый нагреватель.
В комплект поставки включаем то, что согласовали: фланец или пробку, гильзу под датчик, колпак или клеммную коробку, термостат. Блок может быть оснащён датчиком уровня жидкости для защиты от сухого хода.
Из нашей практики
Для химического предприятия изготовили нержавеющий блок ТЭНБ-6 для масла в составе заказа на 296 ТЭН.
Для завода с масляной ванной заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Что прислать для расчёта
Для расчёта блока ТЭН для масла сообщите: что нагреваем и до какой температуры; тип присоединения (резьба или фланец) и его размер; требуемую мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
- Среда и температура нагрева
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН для масла к моему оборудованию?
Для точного ответа нужно знать модель оборудования, мощность, присоединение и среду. Пришлите фото бирки или параметры: подберём блок ТЭН для масла.
Из какой стали делаете блоки ТЭН для масла?
Стандартно оболочка ТЭН: нержавеющая жаропрочная сталь. По заказу возможны другие материалы, включая углеродистую сталь.
Можно ли отремонтировать старый блок или сделать съёмные ТЭН?
Да, по заказу делаем блоки со съёмными ТЭН. Ремонт возможен, если корпус и фланец в хорошем состоянии: заменим ТЭНы.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции: в холодном состоянии не менее 2 МОм, в рабочем не менее 0,5 МОм. Проверьте целостность ТЭН и отсутствие следов коксования масла.
Что прислать для расчёта блока ТЭН для масла?
Пришлите: среду и температуру нагрева, тип присоединения (резьба/фланец), мощность, напряжение, погружную длину, фото бирки старого блока.
Взрывоопасная зона: что меняется в исполнении блока ТЭН для масла?
Для взрывоопасной зоны блок оснащается взрывозащитой (например, маркировка 1Ex d IIB T4 X, как у БЭВ), датчиками уровня и температуры, защитой от сухого хода.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
