Нагревательный элемент мощностью 2,2 кВт

Нагревательный элемент мощностью 2,2 кВт для установки в воздушные калориферы, тепловентиляторы, сушильные камеры, промышленные печи и вентиляционные установки. Многосекционная форма с U-образными и зигзагообразными участками увеличивает площадь теплоотдачи и размещается перед вентилятором в потоке воздуха.

Конструкция выполнена на основе трубчатого электронагревателя с металлической оболочкой и внутренней нихромовой спиралью в магнезиальной засыпке. Для воздушных моделей применяются трубки диаметром 6-13 мм из нержавеющей или углеродистой стали. Рабочее напряжение, длина, межцентровое расстояние и способ подключения задаются конструкцией оборудования. Типовые исполнения на 2,2 кВт рассчитаны на сеть 220 В, трубку диаметром 13 мм и нагрев воздуха до 400-450 °C.

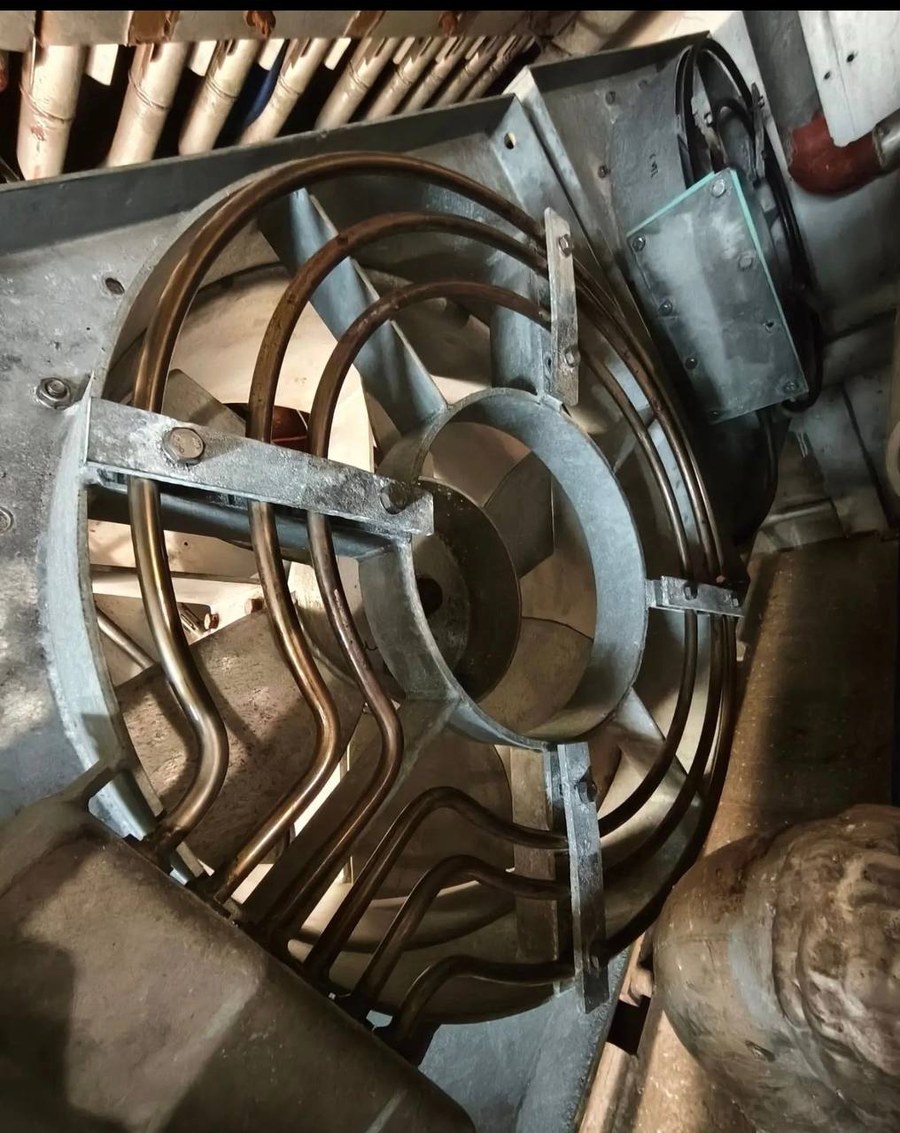

На фото показана сборка в металлической раме, рассчитанная на принудительный обдув. Контактные стержни, фланец, резьбовые элементы и термокарман относятся к монтажному исполнению конкретного заказа и по изображению не определяются. Для горизонтальной установки предусматриваются опоры, исключающие провисание трубок при нагреве. Медная или бронзовая оболочка допустима для отдельных исполнений, но материал уточняется по техническому заданию и составу нагреваемой среды.

Изготавливаем ТЭН мощностью 2,2 кВт по чертежу клиента, с нужной геометрией, длиной, количеством секций, креплениями и выводами, за 3 дня от 1 штуки.
