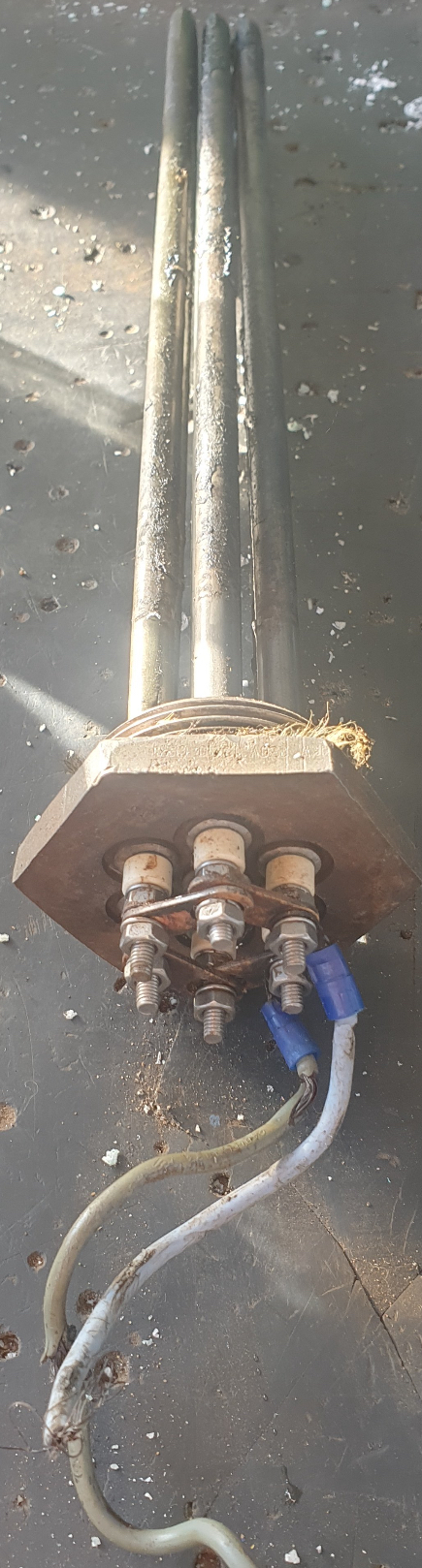

Характеристики
| Наименование | Блок ТЭН для подогрева масла |
|---|---|
| Тип изделия | блок ТЭН |
| Нагреваемая среда | масло |
| Назначение | подогрев масла |
Где применяется и в каком оборудовании
Блок ТЭН для масла применяется в гидробаках, гидростанциях, ёмкостях с битумом и мазутом. Задача - подогреть масло перед пуском, чтобы снизить вязкость и обеспечить работу насосов.
ТЭН для нагрева масла нужен для подогрева мазута перед насосами, в маслонаполненных трансформаторах и при работе с озокеритом. Во взрывоопасных зонах класса 1 и 2 используются блоки с маркировкой взрывозащиты 1Ex d IIB T4 X.
Примеры оборудования: взрывозащищённый блок ТЭН БЭВ для масла и нефтепродуктов, напольная фритюрница Абат ЭФК-90/2П, фритюрница Hurakan HKN-FT6N с ТЭН фритюрницы 2,5 кВт, парафинонагреватель «Каскад-40». Последний использует плоские миканитовые нагреватели, а не классический ТЭН, но закрывает ту же задачу для воска и парафина.
Подогрев масла в гидробаке и гидростанции
Для гидравлического масла в гидростанциях и гидробаках пресс-оборудования типична схема «блок ТЭН на фланце, резьба 1 1/2-2 дюйма» мощностью от 1,5 до 10 кВт на один блок. Конкретные параметры у каждой модели индивидуальны, единого стандартного значения нет.
Перед включением блока БЭВ уровень масла должен быть выше 30 мм над поверхностью блока. В паспортах ТЭНБ и БЭВ указано, что управление отключает нагрев при падении уровня ниже 30 мм или при превышении температуры среды 135°C.
Для минерального масла безопасная удельная поверхностная мощность: маловязкое движущееся масло - 0,6-1,2 Вт/см², вязкое или медленно текущее - 0,2-0,6 Вт/см².
Как подобрать блок ТЭН для масла
Подбор начинается с мощности, напряжения, числа элементов и места установки. ТЭН для нагрева масла считается по массе масла, требуемой температуре и времени разогрева.
Для воды и масла ТЭНы считаются по разным удельным мощностям. ТЭН для воды и масла имеют разные допустимые значения: для воды 1,0-2,0 Вт/см² в движущемся потоке, для масла - 0,2-1,2 Вт/см² в зависимости от вязкости.
Если удельная поверхностная мощность завышена, возможна полимеризация масла на ТЭНе, нагар и локальный перегрев. Для битума БНД 60/90 и озокерита лучше применять нагреватель битума погружной с запасом по площади нагрева.
Не путайте погружной блок ТЭН и теплоноситель термомасляного котла: в термомасляной системе нагревается теплоноситель в котле, а не масло в баке.
Конструкция, материалы и ремонт
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Материал оболочки выбирается по среде: сталь 10 для масла, сталь 08КП для рабочего давления 4,5 атм, нержавеющая сталь 08Х18Н10Т для давления 6 атм. ГОСТ 13268-88 задаёт длину контактных стержней в заделке: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм.
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³. Сделаны 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Нефтехимическое предприятие, масло ТП-22. Изготовлены 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, IP54, взрывозащищённое исполнение.
Что прислать для расчёта
Для расчёта блока ТЭН для масла нужны следующие данные:
- Что нагреваем и до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как понять, подходит ли блок ТЭН для масла к моему оборудованию?
Пришлите модель оборудования или фото старого блока с биркой. Для гидробака и гидростанции важны присоединение (резьба или фланец), погружная длина и мощность. По ним подбирается исполнение.
Из какой стали делается блок ТЭН для масла?
Оболочка ТЭН может быть из стали 10 для масла, стали 08КП или нержавеющей стали 08Х18Н10Т. Рабочее давление для стали 08КП - 4,5 атм, для нержавейки - 6 атм. Материал выбирается по среде и условиям.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы, но по заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Съёмные элементы проще заменить при перегорании.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции: в холодном состоянии не менее 2 МОм, в рабочем - не менее 0,5 МОм. Снимите размеры присоединительной резьбы или фланца, погружную часть и число элементов. Сфотографируйте бирку.
Что прислать для расчёта блока?
Что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Также нужна модель оборудования или фото старого блока с биркой.
Как подобрать блок ТЭН для подогрева масла в гидростанции?
Для гидростанции типична схема блока ТЭН на фланце или резьбе 1 1/2-2 дюйма, мощность от 1,5 до 10 кВт на блок. Конкретные параметры индивидуальны, поэтому нужен расчёт по вязкости масла и времени разогрева.
