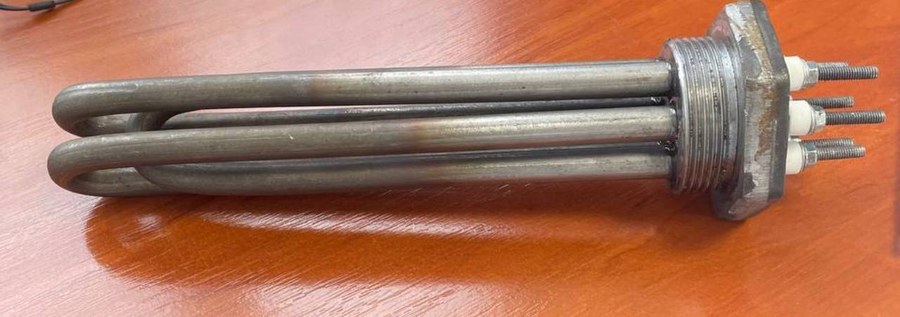

Характеристики
| Мощность | 7,5 кВт |
|---|---|
| Напряжение | 220 В |
| Присоединительная резьба | G1 1/2 |
| Тип | ТЭНБ (блок ТЭН) |
| Назначение | для нагрева масла |
Применение блока ТЭН для масла
Блок ТЭНБ используется для нагрева масла в масляных ваннах, термомасляных котлах, фритюрницах, гидростанциях. Низкая удельная нагрузка (0,2–0,6 Вт/см² для вязкого масла) предотвращает перегрев и образование нагара.
Также применяется в оборудовании для трансформаторного масла, закалочных сред, парафина и озокерита. В фритюрницах (например, ТЭН фритюрницы) и других аппаратах с естественной конвекцией в вязкой среде.
Как подобрать блок ТЭН для масла
При подборе учитывают: что нагреваем и до какой температуры, присоединение (резьба или фланец), мощность, напряжение, погружную длину, модель оборудования или фото старого блока с биркой.
Для вязкого масла требуется низкая удельная мощность, чтобы избежать перегрева и отложений. Сравнение с тэном для воды и масла: для воды нагрузка выше (1–2 Вт/см²), для масла – ниже.
Из нашей практики
Завод с масляной ванной заменил 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Нефтехимическое предприятие заказало 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение (тэн для масла взрывозащищенный, маркировка по ГОСТ IEC 60079).
Низкая удельная нагрузка для масла
Для минерального масла безопасная удельная мощность: маловязкое движущееся - 0,6–1,2 Вт/см²; вязкое или медленно текущее - 0,2–0,6 Вт/см². Слой отложений толщиной 0,1 мм требует снижения допустимой мощности.
В масляных ваннах и термомасле нагрузка должна быть низкой, чтобы избежать коксования и продлить срок службы ТЭН. Естественная конвекция в вязкой среде ограничивает теплоотвод.
Конструктивные исполнения по заказу
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Возможно исполнение с резьбовым ТЭН или фланцевым креплением, материал оболочки – нержавеющая сталь 08Х18Н10Т по требованию.
Что прислать для расчёта
Для расчёта нового блока ТЭН пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости пришлите параметры: мощность, напряжение, присоединение, погружную длину, модель оборудования или фото старого блока с биркой.
Из какой стали изготовлен ТЭН?
Стандартный материал оболочки не указан в маркировке данного блока. По заказу возможна нержавеющая сталь 08Х18Н10Т или другая, в зависимости от среды.
Можно ли отремонтировать или сделать съёмные ТЭН?
По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Стандартно ТЭНы запрессованы, но возможна замена отдельных элементов при согласовании.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции, целостность оболочки, соответствие мощности и напряжения. Если есть бирка, сверьте маркировку. Пришлите фото для идентификации.
Что прислать для расчёта?
Для расчёта пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Почему для масла важна низкая удельная нагрузка?
Вязкое масло плохо отводит тепло, высокая нагрузка приводит к перегреву поверхности, образованию нагара и выходу ТЭН из строя. Для масла рекомендуется 0,2–0,6 Вт/см².
