Характеристики
| Тип | масляный блок |
|---|---|
| Модель | ТЭНБ-3,75Z220 |
| Мощность | 3,75 кВт |
| Напряжение | 220 В |
| Количество ТЭН | 2 |
| Среда нагрева | масло, битум, мазут |
Параметры и устройство

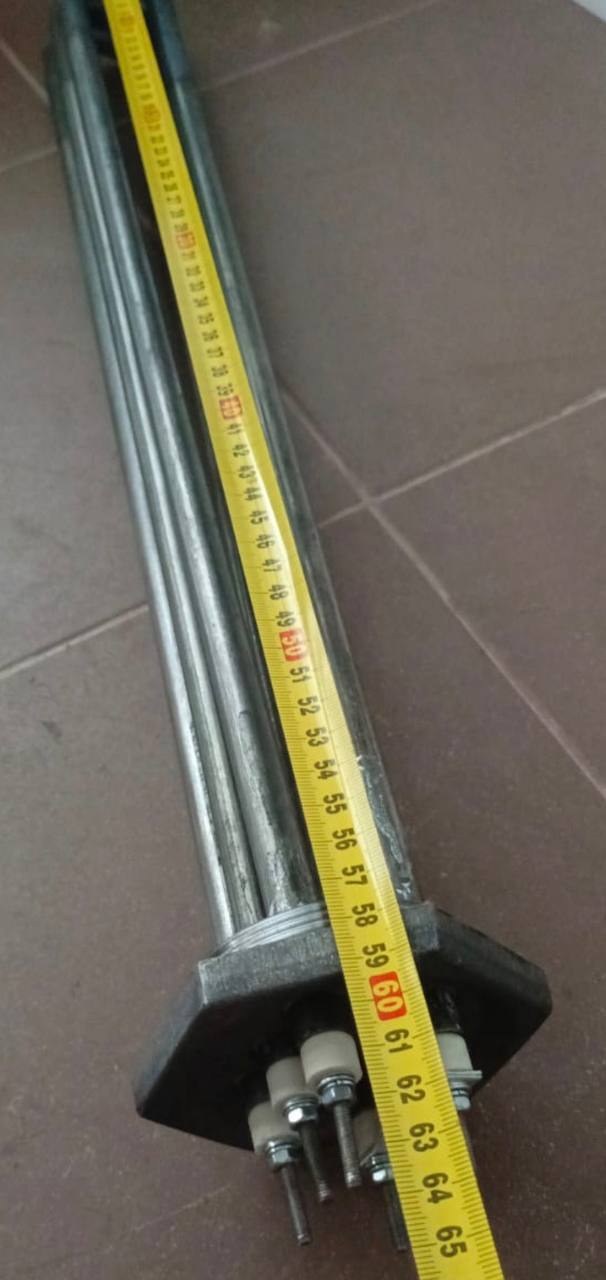

Блок ТЭНБ-3,75Z220 2 состоит из двух U-образных ТЭН, запрессованных в общее основание. Мощность 3,75 кВт, напряжение 220 В. Стандартное исполнение - с оболочкой из углеродистой или нержавеющей стали (маркировка Ч или НЧ).
По заказу возможна установка съёмных ТЭН, дополнительной изоляции или покрытия, а также комплектация гильзой под датчик, клеммной коробкой, термостатом. Присоединение - резьбовое или фланцевое, размер уточняется при заказе.
Где применяется и в каком оборудовании
Блок используется как тэн для нагрева масла в фритюрницах (например, Абат ЭФК-90/2П, Hurakan HKN-FT6N), для подогрева мазута в трубопроводах и приёмных ёмкостях (температура мазута до 90°C), для нагрева битума в расходных баках асфальтобетонных установок (рабочая температура 140-190°C).
Также блок применим в парафинонагревателях, масляных ваннах закалки и нормализации стали, в термомасляных котлах в качестве теплоносителя. Для взрывоопасных сред используются взрывозащищённые блоки БЭВ с маркировкой 1Ex d IIB T4 X по ГОСТ 31610.0-2012.
- Нагреватель битума погружной
- Фланцевый нагреватель для масла
- Блок тэн для масла в ёмкостях хранения
Особенности нагрева битума и мазута
Слой отложений толщиной 0,1 мм на оболочке требует снижения удельной мощности нагревателя. У взрывозащищённых блоков БЭВ (для масла и нефтепродуктов) датчик уровня жидкости и датчик температуры с отключением при 135°C обязательны по паспорту - уровень масла должен быть не менее 30 мм над блоком. На обычных блоках такие датчики можно заказать дополнительно.
Мазут марки М100: маркировочное число (100) приблизительно указывает вязкость сорта при 50°C, рабочая температура подогрева 60-70°C. Перед включением блока измеряют сопротивление изоляции - не менее 0,5 МОм. Для углеродистой стали 08КП (сталь 10 для масла) допустимая удельная мощность ниже, чем для нержавейки, поэтому для вязких сред чаще выбирают нержавеющие оболочки.
Как подобрать блок для масла
Подбор ведут по среде нагрева, температуре, мощности, напряжению и присоединению. Для масла и мазута удельная мощность обычно не превышает 9-12 Вт/см² (по ГОСТ 13268-88 для воды 15 Вт/см², для масел - по паспорту изделия).
Учитывайте, что масло имеет худшую теплопроводность и конвекцию, чем вода, поэтому при той же мощности блок в масле греется сильнее. В масляных ваннах закалки и нормализации стали важно выдерживать температуру около критических точек A1, A3, а для битума - равномерное распределение нагревателей по длине блока. Ориентируйтесь на оборудование: фритюрница до 190°C, мазут до 90°C, битум до 190°C.
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³: установлено 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Нефтехимическое предприятие: 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².

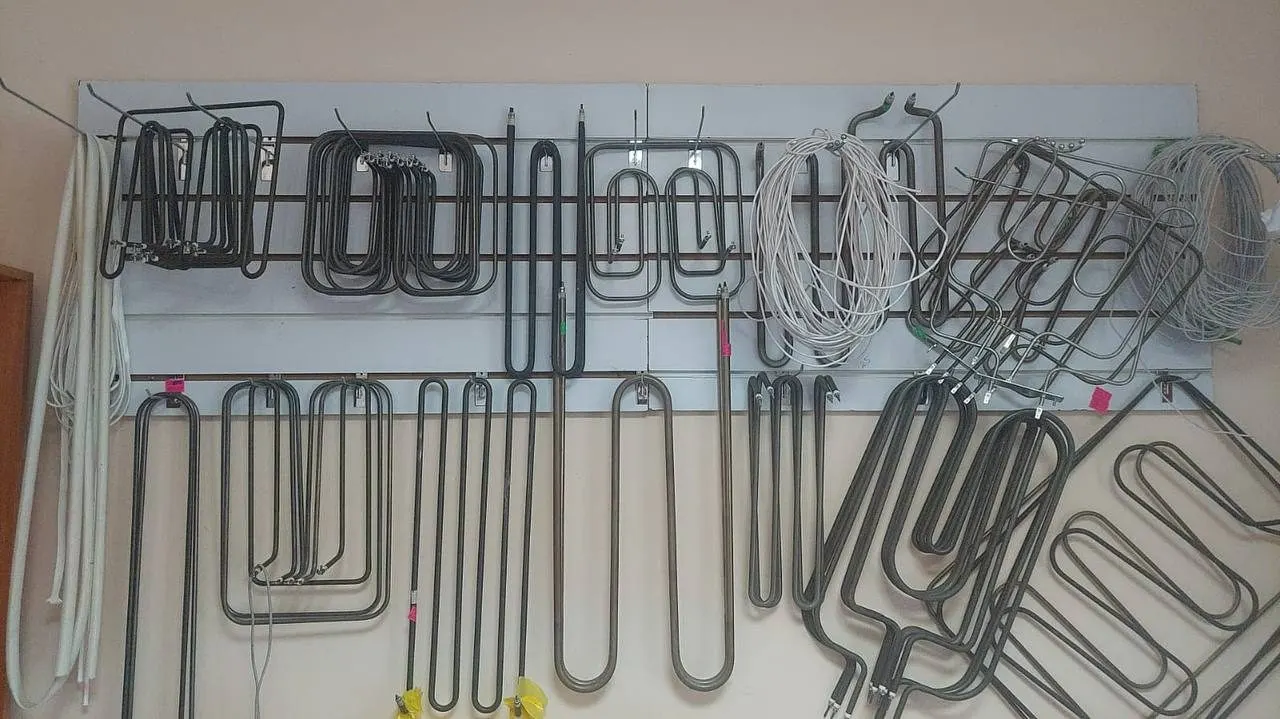

Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости нужны мощность, напряжение, присоединение и погружная длина. Если у вас фритюрница, ёмкость для мазута или битума - укажите параметры среды. Мы подберём аналог.
Из какой стали сделан блок?
Стандартно оболочка из углеродистой стали 08КП (маркировка «Ч») или нержавеющей стали 08Х18Н10Т (маркировка «НЧ»). Выбор зависит от среды и температуры.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Да, по заказу мы делаем блоки со съёмными ТЭН. Это упрощает замену и ремонт. Стандартное исполнение - запрессованные элементы, но возможен вариант с изоляцией и покрытием по задаче заказчика.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции: в холодном и рабочем состоянии оно должно быть не менее 0,5 МОм (у взрывозащищённых БЭВ в холодном состоянии норма выше - от 2 МОм). При снижении просушите при 120°C 6 часов или включите на 1/3 напряжения. Также проверьте датчик уровня и температуры.
Что прислать для расчёта блока?
Сообщите: что нагреваете и до какой температуры, тип и размер присоединения, требуемую мощность и напряжение, погружную длину и место установки. Если есть старый блок - пришлите фото с биркой.
Почему для битума и мазута нужны длинные блоки и несколько узлов?
Вязкие среды (битум, мазут) имеют низкую теплопроводность. Длинные блоки с несколькими узлами (углами) обеспечивают равномерный нагрев без локальных перегревов, снижают отложения и продлевают срок службы ТЭН.
