Нагревательная плита ELTEK 380В 2 кВт 516х196 используется на фильтре расплава гранулятора

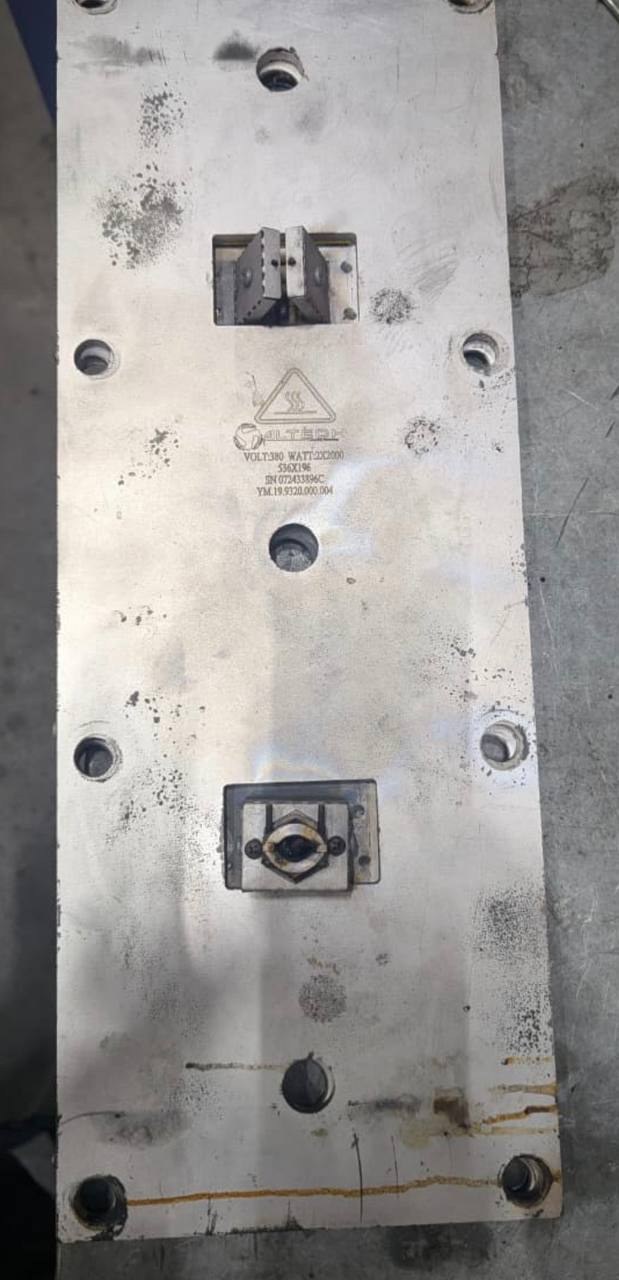

Нагревательная плита ELTEK 380 В 2 кВт 516х196 ставится на фильтр расплава гранулятора и работает как прижимной нагревательный узел для разогрева корпуса фильтра, зоны перехода и расплавопровода. По фото это не отдельный ТЭН, а металлическая плита с встраиваемыми патронными нагревателями, закрепленными в прямоугольных посадочных окнах, с контактными выводами и прижимными планками.

Исполнение рассчитано на промышленный нагрев узла, где нужна ровная теплопередача по плоскости и стабильная температура в зоне фильтрации расплава. Такая плита обычно работает в составе экструзионного или грануляционного оборудования, где греют фильтр расплава, фильтрующую решетку, головку или корпус канала подачи расплава. Номинал 380 В и 2 кВт указывает на подключение к трехфазной промышленной сети или к соответствующей схеме питания нагревательного блока.

По конструкции это прямоугольная металлическая плита габаритом 516х196 мм, с крепежными отверстиями по краям и резьбовым точками под монтаж. На фото видны следы термонагрузки, потемнение металла и нагар, что характерно для работы рядом с горячим полимерным расплавом. В подобных узлах применяют нержавеющую сталь или жаростойкую сталь корпуса, а сами нагреватели делают в патронном исполнении с плотной посадкой для передачи тепла без локального перегрева.

Такой тип плиты используют там, где важны жесткая фиксация, равномерный прогрев и компактная установка на ограниченной площади фильтрового блока.
