HП201.202,5.1,3.220

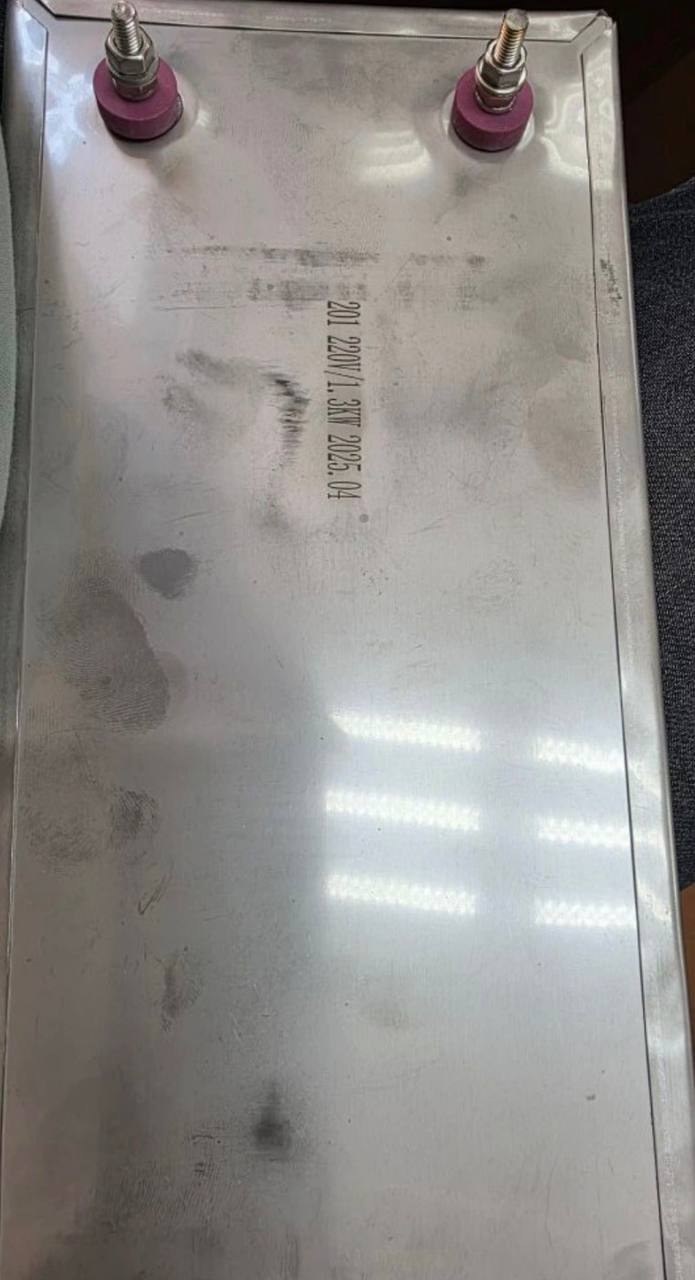

Плоский ТЭН НП201.202,5.1,3.220 относится к пластинчатым нагревателям для воды и воздуха. По фото это плоский прямоугольный элемент в металлической оболочке, с двумя резьбовыми контактными выводами через изоляторы, без видимого фланца и без трубной колбы. Такие нагреватели ставят в тепловые шкафы, сушильные камеры, воздухонагреватели, технологические плиты, пресс-формы, подогреватели баков и другое промышленное оборудование, где нужен равномерный контактный нагрев.

Конструктивно плоские нагреватели выполняют из листовой нержавеющей стали, чаще из 12Х18Н10Т, с внутренним изолированным нагревательным элементом. Для электроизоляции используют слюдопласт или керамику. Корпус обычно негерметичный, а мощность подбирают по ряду ГОСТ 13268-88. Для такого типа изделий типичны напряжения 12, 24, 36, 42, 48, 127, 220 и 380 В, при удельной тепловой нагрузке до 4 Вт/см².

Маркировка указывает на исполнение с параметрами 202,5 и 220 В, что соответствует промышленному нагревателю на сеть 220 В. Для плоских ТЭНов такого класса характерны рабочие температуры до 300-400 °C в слюдяном исполнении, выше в керамическом, а подключение выполняют через шпильки M4-M6 или клеммные выводы. По фото видно именно жесткое металлическое исполнение с плоской прижимной поверхностью, рассчитанное на плотный контакт с нагреваемой деталью или камерой.
