Тен на пароконвектомрат

Хомутовый кольцевой ТЭН для пароконвектомата, по форме это кольцевой трубчатый электронагреватель, который ставится на цилиндрическую часть узла нагрева или вокруг сопловой зоны. Такой элемент передает тепло через корпус, без контакта с рабочей средой, и применяется там, где нужен быстрый разогрев металла и стабильное удержание температуры.

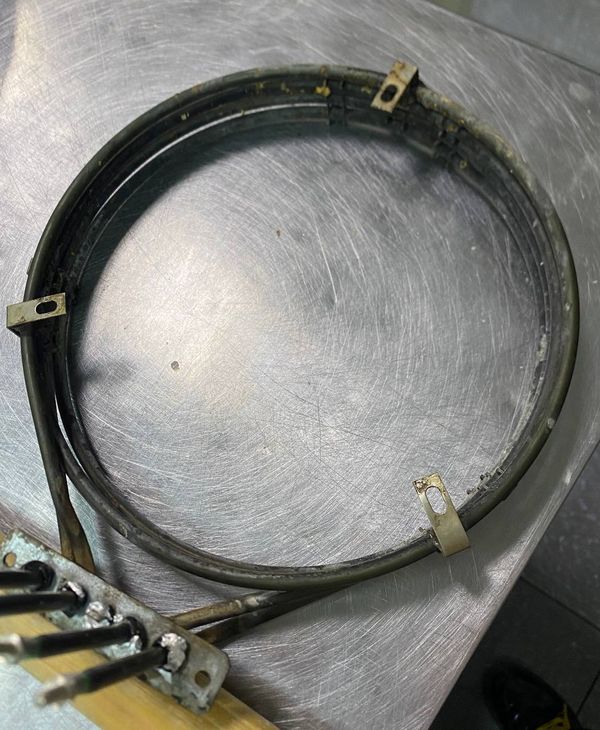

По фото видно исполнение с кольцевой навивкой, двумя выводами питания, прямоугольным фланцем крепления и прижимными скобами с винтовой фиксацией. Для подобных хомутовых ТЭНов обычно используют оболочку из нержавеющей стали, внутри находится нихромовая спираль, изоляция выполнена на основе магнезии или миканита, что позволяет работать при высокой удельной нагрузке и равномерно прогревать окружность.

Такие нагреватели ставят на промышленное оборудование, где есть цилиндрическая поверхность: экструдеры, термопластавтоматы, сопла литьевых машин, пресс-формы, литейные формы, инжекторы и сопловые узлы. В пароконвектомате похожее кольцевое исполнение может применяться для подогрева металлического узла, бака или парообразующего элемента, если конструкция требует обхвата по диаметру.

По типовым параметрам хомутовые кольцевые ТЭНы выпускают в диапазоне мощностей от 0.5 до 25 кВт, с напряжением 220 В или 380 В. Для сопловых и кольцевых моделей встречаются диаметры от 25 до 380 мм, а рабочая температура зависит от изоляции и может доходить до 300-350°C у миканитовых исполнений и выше у керамических.

Ориентировочно на фото изделие с диаметром кольца около 250-300 мм и трубкой 8-10 мм, что соответствует промышленному кольцевому ТЭНу для наружного обогрева цилиндрических поверхностей.
