ТЭН - 72А13/2/220

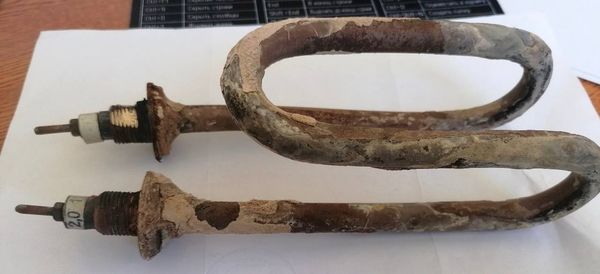

ТЭН 72А13/2/220 - U-образный трубчатый нагреватель для воды, слабых растворов и воздушных сред в составе баков, бойлеров, котлов отопления, емкостей и технологических ванн. По фото это элемент с двумя параллельными ветвями, загнутыми в петлю, с резьбовым штуцером, буртиком под прижим и керамической изоляцией вывода.

Маркировка 72А13/2/220 указывает на исполнение с диаметром трубки 13 мм, мощностью 2,0 кВт и напряжением 220 В. Для такого типа ТЭНов характерны установочная резьба G1/2 или близкий штуцерный узел, межосевое расстояние порядка 70-73 мм, развернутая длина рабочей части около 450-600 мм, в зависимости от конкретного исполнения.

Корпус в водяном исполнении обычно делают из нержавеющей стали, для отдельных сред встречаются медь, латунь или углеродистая сталь. Внутри находится нихромовая спираль в магнезиальной засыпке, которая обеспечивает передачу тепла на оболочку и электрическую изоляцию. Для нагрева воды такие ТЭНы ставят в баки горячего водоснабжения, бойлеры, дистилляторы, умывальники, самодельные и промышленные нагреватели. В воздушном исполнении их применяют в калориферах, сушильных установках и теплообменных секциях.

Конструкция с U-образным изгибом позволяет получить большую длину нагрева при компактном монтажном размере. Нагреватель крепится через штуцер или фланцевый узел, подключение выполняется через контактные стержни с выводами под гайку. На фото заметны следы накипи и коррозии, что типично для отработавшего водяного элемента.
