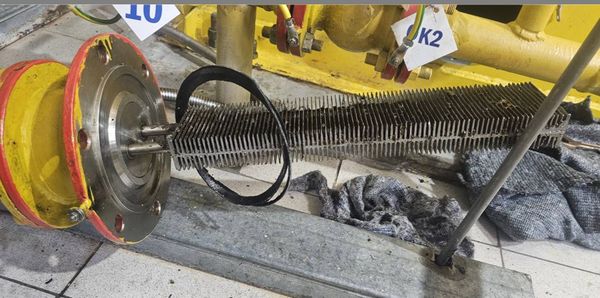

Характеристики
| Модель | ТЭНБ-5И220-И1УХЛ3 |
|---|---|
| Напряжение | 220 В |
| Количество нагревателей | 5 |
| Исполнение | И1 |
| Климатическое исполнение | УХЛ3 |
Где применяется и в каком оборудовании
Блок ТЭНБ-5И220-И1УХЛ3 применяется для нагрева вязких сред: битума, мазута, масла. Используется в расходных баках битумных установок, ёмкостях для мазута, масляных ваннах. Длинные блоки и несколько узлов позволяют равномерно распределять тепло по объёму, учитывая низкую теплопроводность и естественную конвекцию в вязкой среде. Для мазута М100 типичная температура подогрева 60-70°C, для битума БНД 40/60 - 140-160°C. Для закалочной среды (масло) также подходят.
Подбор блока ТЭН для масла и битума
При подборе учитывают удельную мощность. Для маловязкого движущегося масла безопасная удельная мощность 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². В отличие от тэн для воды и масла, для масла требуется меньшая удельная мощность: по ГОСТ 13268-88 удельная мощность для воды составляет 15 Вт/см². Для правильного выбора тэн для нагрева масла учитывайте его вязкость. Для озокерита и парафина применяют нагреватели с низкой удельной мощностью, например, в парафинонагревателе «Каскад-40».
- Удельная мощность для масла
- Температура битума
- Длина блока
Из нашей практики
На асфальтобетонном заводе установили 14 блоков по 6,0 кВт для ёмкости битума 50 м³. Каждый блок содержит три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Другой случай: замена 4 блоков ТЭНБ-15 для масляной ванны по клейму на старом блоке.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Длина пути утечки тока между оболочкой и контактным устройством не менее 3,0 мм, торцы оснащаются изоляторами для напряжения свыше 48В.
- Запрессованные или съёмные ТЭН
- Комплектация по согласованию
- Изоляция и покрытия
Условия эксплуатации
Сопротивление изоляции блока в холодном и рабочем состоянии должно быть не менее 0,5 МОм; при снижении - просушка при 120°C до 6 часов либо включение на 1/3 номинального напряжения до 6 часов. Рабочее давление блока: для оболочки из стали 08КП - 4,5 атм, из нержавеющей стали 08Х18Н10Т - 6 атм. По паспортам взрывозащищённых блоков БЭВ (для масла и нефтепродуктов) допустимая температура окружающей среды от -20°C до +40°C, с маркировкой 1Ex d IIB T4 X по ГОСТ IEC 60079 и обязательными датчиками уровня жидкости. Блоки ТЭН используются как теплоноситель в термомасляных котлах.
Что прислать для расчёта
Для расчёта блока ТЭН сообщите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки. Если есть модель оборудования или фото старого блока с биркой - это ускорит подбор. Блок может быть выполнен как фланцевый нагреватель.
- Среда и температура
- Присоединение
- Мощность и напряжение
- Число элементов
- Погружная длина
- Фото или модель
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ-5И220-И1УХЛ3 к моему оборудованию?
Для проверки совместимости сообщите модель оборудования или параметры старого блока: мощность, напряжение, присоединение, погружную длину.
Из какой стали изготовлены ТЭН в блоке?
Стандартно оболочка из углеродистой стали или нержавеющей стали AISI 304. По заказу возможно другое исполнение.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, но по заказу делаем съёмные элементы. Ремонт возможен при наличии съёмной конструкции.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции: в холодном и рабочем состоянии не менее 0,5 МОм. При снижении - просушите блок при 120°C.
Что прислать для расчёта нового блока?
Укажите нагреваемую среду и температуру, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, фото старого блока.
Какие особенности для битума и мазута с длинными блоками и несколькими узлами?
Для вязких сред важна равномерность нагрева. Длинные блоки с несколькими узлами обеспечивают распределение тепла. Удельная мощность должна быть снижена.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
