Термостат ДР-Т-5 220В 16А +50....+320С

Термостат ДР-Т-5 220В 16А с диапазоном регулирования +50...+320°C, капиллярный, с выносным термобаллоном и переключающим контактом. Применяется в цепях автоматического управления нагревом, где нужно поддерживать температуру жидких или газообразных сред, включая калориферы, теплообменники, водонагреватели, сушильные и печные установки.

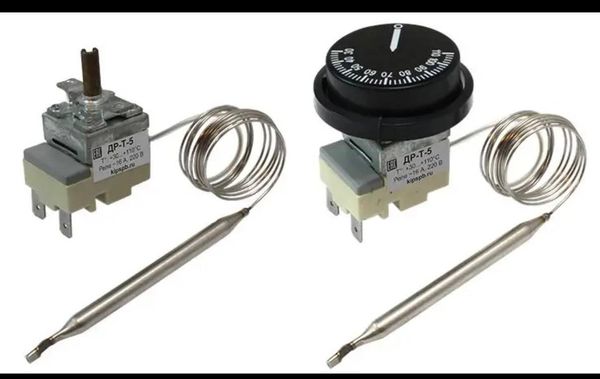

По фото это не ТЭН, а терморегулятор щитового исполнения с ручкой настройки, контактными выводами и длинной капиллярной трубкой, свернутой в спираль. Чувствительный элемент выполнен в металлической оболочке, по виду ближе к нержавеющей стали, что соответствует капиллярным термостатам ДР-Т-5 для высоких температур.

Прибор работает по принципу объемного температурного расширения. При снижении температуры ниже заданной точки контакты замыкаются на цепь нагрева, при превышении - переключаются на другую группу контактов. Для диапазона +50...+320°C указывается дифференциал порядка ±12°C, коммутационная способность реле - 16 А при 220 В на активной нагрузке.

Термобаллон у подобных исполнений имеет длину около 74 мм, капиллярная трубка - примерно 940 мм, а внешний корпус рассчитан на щитовое или настенное размещение в зависимости от модификации. Такой термостат ставят в шкафы автоматики, на панели оборудования и в узлы управления нагревателями, где требуется механическое поддержание температуры без электронной схемы.
