Характеристики
| Тип | Блок ТЭН резьбовой ТЭНБ |
|---|---|
| Назначение | Для ДГУ 1500 кВт |
| Конструктив | Резьбовой |
| Исполнение | Блок |
Где применяется и в каком оборудовании
Резьбовой блок ТЭНБ для ДГУ 1500 кВт используется как тэн для масла в оборудовании с масляной ванной и в термомасляных котлах. В ДГУ такой блок греет масло в системе смазки.
Аналогичные по задаче блоки ставят во фритюрницы: например, модели с чашей 6 л или с двумя ваннами по 18 л. Для гидравлического масла в гидростанциях часто берут блок на фланце с резьбой 1 1/2 - 2 дюйма.
Для парафинонагревателей и восковых ванн логика расчёта похожа, хотя там встречаются и плоские нагреватели.
Конструкция и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект входит то, что согласовали с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Взрывозащищённый тэн для масла по ГОСТ 31610.0-2012 имеет маркировку 1Ex d IIB T4 X и комплектуется датчиком температуры и датчиком уровня жидкости. Ориентир - блок серии БЭВ.
Подбор по удельной нагрузке
Для масляной ванны и термомасла важна низкая удельная нагрузка. Сравнивать тэн для воды и масла нужно по удельной мощности: для движущейся воды ориентир 1,0-2,0 Вт/см², для стоячей 0,4-1,0 Вт/см², для масла берут значения ниже.
Слой отложений или нагара толщиной 0,1 мм на оболочке уже требует снижения допустимой удельной мощности. Поэтому при подборе считаем площадь активной части, температуру поверхности и учитываем критическую точку A1 A3 теплоносителя в термомасляном котле.
Блок тэн для масла подбирают по присоединению и погружной длине, а не только по мощности.
Из нашей практики
Из нашей практики были такие заказы:
- Нефтехимическое предприятие: 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
- Химическое предприятие: в составе заказа на 296 ТЭН был нержавеющий блок ТЭНБ-6 для масла.
Монтаж и условия включения
Для блоков с маслом перед включением уровень среды должен быть выше 30 мм над поверхностью нагревателя. Включение без погружения не допускается, поэтому в схеме обязателен датчик уровня жидкости.
Сечение кабеля и автомат подбирают по мощности блока - ориентируйтесь на паспорт конкретного изделия: например, у регулируемого блока ТЭНБР (блок с терморегулятором) производитель отдельно указывает сечения и автоматы: 3 кВт - 3×2,5 мм² / 16 А; 4 кВт - 3×2,5 мм² / 20 А; 5 кВт - 3×4 мм² / 25 А при 220 В.
Монтаж и обслуживание блока под напряжением допускаются только лицам с квалификационной группой по электробезопасности не ниже третьей. Эксплуатация без заземления или с открытой крышкой блока управления запрещена.
Что прислать для расчёта
Для расчёта блока ТЭН для масла пришлите:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки

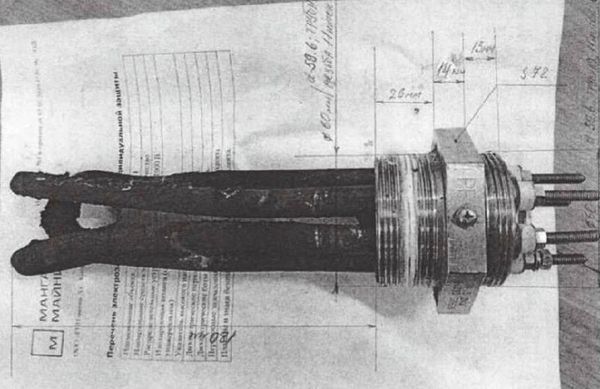

- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭНБ к моему оборудованию?
Подбор блока ТЭН для масла идёт по присоединению, мощности, напряжению и погружной длине. Перед тем как купить тэн для масла, пришлите модель оборудования или фото старого блока с биркой. Если у вас ДГУ 1500 кВт, фритюрница или погружной нагреватель битума 24 кВт, нужно сверить эти параметры.
Из какой стали делают блок ТЭНБ?
Материал оболочки зависит от среды и согласовывается при заказе. При необходимости указывают нержавеющую сталь, например 08Х18Н10Т. Из нашей практики: нержавеющий блок ТЭНБ-6 для масла уже поставлялся на химическое предприятие.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Замена элемента возможна в съёмном исполнении, для запрессованного блока ремонт обычно не предусмотрен.
Как проверить старый блок перед заменой?
Снимите старый блок и посмотрите бирку: мощность, напряжение, присоединение. Слой нагара толщиной 0,1 мм уже требует снижения допустимой удельной мощности, поэтому старый блок не стоит использовать на прежней мощности. Если есть сомнения, пришлите фото старого блока.
Что прислать для расчёта?
Нужны: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина и место установки. Можно прислать модель оборудования или фото старого блока с биркой.
Почему для масляной ванны и термомасла нужна низкая удельная нагрузка?
Масло отводит тепло хуже воды: для воды ориентир 1,0-2,0 Вт/см² в движущемся потоке, для масла нагрузка должна быть ниже. Иначе на оболочке появляется нагар, и тэн для нагрева масла перегревается. При расчёте учитываем критическую точку A1 A3 теплоносителя.
