Характеристики
| Тип | Керамический ТЭН на экструдер |
|---|---|
| Мощность | 800 Вт |
| Напряжение | 380 В |
| Количество звеньев | 49 |
Где применяется и в каком оборудовании

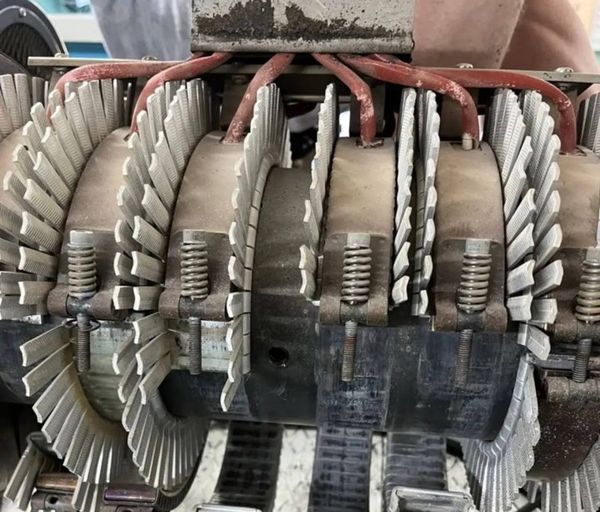

Нагреватель для экструдера устанавливают на цилиндр, в том числе на изношенные или неровные посадочные поверхности. В описаниях производителей керамические исполнения также применяют на высокотемпературных участках прессформ и литейных форм, трубопроводов и фланцев.
Керамический нагреватель может рассматриваться для зон, где режим выше допустимого для миканита. Точный предел зависит от исполнения и данных производителя.
- Цилиндр экструдера или ТПА
- Сопло и горячий канал
- Прессформа, трубопровод или фланец
Что даёт керамика в нагревательной зоне
Керамический хомут передаёт тепло контактом и излучением тепла от нагретой керамики. Поэтому точное прилегание менее критично: при зазоре, износе или неровности цилиндра тепловая зона может оставаться равномернее, чем у миканитового исполнения.
У разных производителей керамическая изоляция выполнена в виде керамических пластин или ceramic fiber blanket. Это разные конструктивные решения. В описаниях одного из подвидов указывается нагревательный провод в канавках керамики; термин «нихромовая спираль» не подтверждён для этой модели.
Как подобрать исполнение
Для проверки соответствия нужны внутренний диаметр и ширина посадки, а также рабочая температура. В названии товара указаны только мощность, напряжение и число звеньев, поэтому геометрию нельзя определить по этой карточке.
Кольцевой нагреватель подбирают по посадке и компоновке узла. По заказу можно сделать цельное или разъёмное исполнение, вырез или отверстие под термопару, выбрать тип выводов и длину провода.
- Сверьте мощность и напряжение с требованиями оборудования
- Уточните цельную или разъёмную конструкцию
- При необходимости предусмотрите посадочное место под термопару типа K
Термины и исполнения: что не следует переносить на эту модель
В каталогах других производителей встречаются обозначения Type R, зубчатый край кожуха и нержавеющая сталь. Также применяются термины ceramic band heater и керамическое кольцо. Эти обозначения сами по себе не подтверждают конструкцию или материалы данного товара.
Минерально-изолированный нагреватель относится к другому типу исполнения. В описаниях производителей керамические нагреватели упоминаются для вязких высокотемпературных полимеров, включая PEEK, и зон hot runner; конкретное применение зависит от параметров оборудования.
Что прислать для расчёта
Для проверки посадки и исполнения нужны размеры узла и сведения о режиме работы. Если старый нагреватель сохранился, приложите его фото с маркировкой.
- Внутренний диаметр и ширину
- Мощность, напряжение и рабочую температуру
- Цельный или разъёмный вариант, наличие выреза или отверстия под термопару
- Тип выводов и длину провода
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Для проверки сопоставьте посадочные размеры, мощность и напряжение с требованиями оборудования. В этой карточке указаны только 800 Вт, 380 В и 49 звеньев; размеры уточняют по чертежу, образцу или маркировке старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Порядок затяжки сверяйте с документацией оборудования. У керамического исполнения тепло передаётся контактом и излучением, поэтому прилегание менее критично, но это не заменяет проверку посадки.
Можно ли сделать разъёмный вариант или отверстие под термопару?
Да, по заказу можно сделать хомут из двух полуколец, вырез или отверстие под термопару. Укажите требуемое расположение при расчёте.
Как проверить старый ТЭН?
Сверьте его маркировку, геометрию, число звеньев, мощность и напряжение с параметрами оборудования. Для расчёта приложите фото нагревателя с маркировкой.
Что прислать для расчёта?
Нужны внутренний диаметр, ширина, мощность, напряжение и рабочая температура. Также укажите конструкцию, тип выводов, длину провода и наличие места под термопару.
Зачем выбирать керамику для высокотемпературной зоны экструдера?
Керамика передаёт тепло контактом и излучением; у производителей её применяют в режимах, где миканитовое исполнение может не подходить по температуре. Фактические пределы зависят от конкретного исполнения.
