Характеристики
| Тип | погружной нагреватель |
|---|---|
| Рабочая среда | мазут |
| Объём резервуара | 50 м3 |
| Мощность | 6 кВт |
Где стоит такой нагреватель
Резервный электронагреватель теплового насоса
Узел: встроенный проточный электронагреватель в гидромодуле теплового насоса, либо отдельный электрокотел в обвязке Какой ТЭН ставят: встроенный проточный электронагреватель из нержавеющей стали может быть трёхступенчатым с общей мощностью до 12 кВт (ступени 6/10/12 кВт) у моделей теплового насоса TWH… Почему отказывает: редкое включение и залипание контактов при долгих периодах простоя, накипь при включении в контур без обработки теплоносителя, перегрев ступени при неполном открытии клапанов контура Модели: MRCOOL Central Series CENTRALHK08, MRCOOL Central Series CENTRALHK15, MRCOOL Central Series CENTRALHK20.
Путевой подогреватель нефти и обогрев резервуаров нефтепродуктов (нефтегаз)
Узел: трубчатые электронагреватели, подключаемые к генераторной станции, устанавливаются на путевых подогревателях у устья скважины или в составе трубчатых поверхностных… Какой ТЭН ставят: трубчатый электронагреватель, зоны повышенной и пониженной мощности распределяются по длине для оптимизации теплопередачи и предотвращения парафиновых отложений на… Почему отказывает: отложение парафина и смол на поверхности нагревателя снижает теплоотдачу и вызывает локальный перегрев, коррозия от сероводорода и минерализованной пластовой воды, высокие вибрационные…
Что влияет на работу нагревателя в резервуаре с мазутом

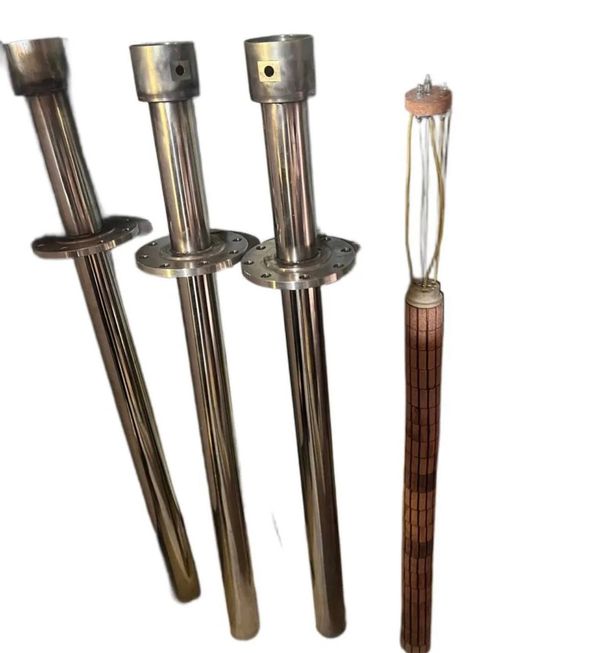

Этот погружной нагреватель мощностью 6 кВт передаёт тепло мазуту в резервуаре 50 м3. В названии не заданы форма элемента, длина погружной части, материал оболочки и способ фиксации. Эти параметры важно установить до замены: они определяют, как нагреватель размещается в резервуаре и контактирует с рабочей средой.
Трубчатые электронагреватели применяют в путевых подогревателях нефти у устья скважины и в составе подогревателей резервуаров нефтепродуктов. Это примеры оборудования данного типа, а не описание конкретного монтажа нагревателя 6 кВт. При подборе исполнения для мазута учитывают форму и размер рабочей части, способ крепления и характеристики среды.
Парафин и смолы, оседающие на поверхности нагревателя, снижают теплоотдачу и могут вызвать локальный перегрев оболочки. В нефтепромысловых узлах на состояние оборудования также влияют коррозионная среда и вибрация; наличие этих факторов в конкретном резервуаре определяют по условиям объекта. Склонность мазута к образованию отложений учитывают при выборе удельной мощности и материала оболочки.
Для масла приводится общий технический ориентир удельной мощности около 25 Вт/дюйм², или 3,9 Вт/см²; для воды - около 100 Вт/дюйм², или 15,5 Вт/см². Это не расчёт для данного изделия: площадь его нагреваемой поверхности и режим работы в названии не указаны. Для масляных сред предел нагрузки дополнительно связывают с температурой и коксованием масла. Поэтому водяные значения нельзя напрямую переносить на погружной нагреватель мазута мощностью 6 кВт.
Как заменить нагреватель 6 кВт в резервуаре
Перед заменой нагревателя мазута в резервуаре 50 м3 сопоставьте старый элемент с доступным местом установки и условиями его работы.
- Остановите нагрев и подготовьте рабочее место в соответствии с правилами объекта. Не извлекайте и не подключайте элемент, пока оборудование остаётся под напряжением.
- Снимите старый нагреватель предусмотренным для узла способом. Зафиксируйте его положение и точки крепления, чтобы сравнить с новым исполнением.
- Сверьте мощность: для этого товара указано 6 кВт. Установите также напряжение питания резервуара, поскольку в названии оно не приведено.
- Сопоставьте форму, длину, диаметр трубки и размеры погружной части старого элемента с пространством для установки в резервуаре 50 м3.
- Проверьте соединение с резервуаром: тип крепления, размер резьбы и гайки либо параметры фланца. Выбирайте исполнение по фактическому посадочному месту.
- После установки проверьте соединение и работу нагревателя в штатном режиме оборудования. При обнаружении отложений или признаков неравномерного нагрева оцените состояние поверхности и соответствие исполнения мазуту.
Как изменить исполнение нагревателя для резервуара 50 м3
Для погружного нагревателя мазута на 6 кВт можно согласовать отдельные параметры под конструкцию резервуара и требования к подключению. ТЭН на заказ для этой установки подбирают с учётом рабочей среды, посадочного места и режима нагрева.
- Мощность: для резервуара указано исполнение 6 кВт → если требуется другая тепловая нагрузка, можем рассчитать вариант от 100 Вт; при выборе для мазута учитываем нагрузку на поверхность оболочки, а не значение для воды.
- Напряжение: в названии нагревателя 6 кВт не указано → по заказу доступны 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Перед выбором сопоставляют напряжение с питанием оборудования резервуара.
- Оболочка: материал для изделия 6 кВт не указан → для работы с маслом можем сделать оболочку из чёрной или нержавеющей стали. Материал и удельную мощность подбирают к характеристикам мазута и режиму нагрева.
- Крепление: в названии указано погружное исполнение для резервуара 50 м3, но не тип посадочного узла → можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Также доступен фланец; его исполнение согласуют с посадочным местом.
- Форма и длина: для нагревателя 6 кВт в каталожном названии они не заданы → можем сделать прямой элемент, U-, W- или M-образный, Г-образный, в форме скрепки, кольца или спирали, а также по эскизу. Для резервуара согласуют длину, радиус гиба и расстояние между участками.
- Выводы и дополнительное оснащение: в названии нагревателя для мазута тип выводов не указан → можем поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Для исполнения на 6 кВт также можно предусмотреть встроенный термовыключатель или термостат.
Где используют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов. В них нагревают нефть, мазут и другие вязкие нефтепродукты. Примеры оборудования: установки подогрева нефти на нефтепромыслах, путевые подогреватели ПП и трубчатые поверхностные подогреватели мазута на нефтебазах. В каждом узле отдельно подбирают геометрию и крепление нагревателя.
Похожие нагреватели используют и в установках с другими средами. В воскотопках перетапливают восковое сырьё, в битумоплавильных установках и битумоварочных котлах разогревают битум и мастики, в парафиновых ваннах - косметический парафин. Трубчатые элементы также применяют в масляных радиаторах, темперирующих машинах для шоколада и фритюрницах. Для этих задач отличаются среда и режим нагрева, поэтому исполнение для мазута нельзя переносить без подбора.
В справочнике оборудования указаны модели резервных электронагревателей тепловых насосов MRCOOL Central Series CENTRALHK08, Samsung ClimateHub MHC-600FE и Daikin EHVH08S18DA6V. Это примеры другого оборудования и другого узла нагрева; данные названия не подтверждают совместимость с погружным нагревателем мазута 6 кВт для резервуара 50 м3.
Что прислать для подбора нагревателя 6 кВт
Для подбора исполнения погружного нагревателя мазута для резервуара 50 м3 подготовьте данные о старом элементе и месте его установки.
- Фото старого нагревателя, посадочного места и маркировки, если она сохранилась на выводе или штуцере.
- Развёрнутую длину элемента либо длину и форму после гибки, диаметр трубки и размеры погружной части.
- Требуемую мощность нагревателя для резервуара: подтвердите 6 кВт или укажите другую потребность; также укажите напряжение питания оборудования.
- Тип крепления, размер резьбы и гайки либо данные фланца, включая межосевое расстояние, если оно важно для установки.
- Описание среды и режима: мазут, условия нагрева и наличие отложений, если эти сведения известны.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для масла | чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Вопросы
Можно ли изменить резьбу или крепление нагревателя для резервуара 50 м3?
Да. Для погружного нагревателя мазута мощностью 6 кВт можно согласовать штуцер с гайкой нужной резьбы или фланцевое исполнение под посадочное место резервуара.
Можно ли изменить выводы нагревателя мазута 6 кВт?
Да. На нагревателе для резервуара 50 м3 можно выполнить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции.
Какие мощность и напряжение можно выбрать для этого нагревателя?
В каталожном исполнении указано 6 кВт. Для резервуара можно согласовать другую мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; выбранную нагрузку оболочки проверяют для мазута.
Можно ли подобрать замену для резервуара 50 м3 без маркировки старого ТЭН?
Да, для подбора погружного нагревателя 6 кВт можно предоставить фото старого элемента, его геометрию и сведения о креплении. Также укажите напряжение питания резервуара и параметры рабочей среды.
Подойдёт ли нагреватель мощностью 6 кВт для другой среды?
Не автоматически: в названии задан мазут, а для другой среды нужно отдельно подобрать материал оболочки и удельную мощность. Параметры тэн для масла и мазута нельзя без проверки переносить на воду или иную среду.
Подойдёт ли этот нагреватель к моей модели оборудования?
В названии указаны погружное исполнение, мазут, резервуар 50 м3 и мощность 6 кВт, но не размеры и тип крепления. Модели MRCOOL CENTRALHK08, Samsung ClimateHub MHC-600FE и Daikin EHVH08S18DA6V относятся к другому оборудованию; совместимость с ними не подтверждена.
