Взрывозащищённый ТЭН 24В для топливного бака 800 л: когда 220В не подходит
В баке на 800 литров дизеля пары топлива скапливаются в свободном пространстве над жидкостью почти всегда, не только в аварии. Обычный ТЭН 220В при пробое изоляции или обрыве спирали даёт искру энергией от десятков до сотен миллиджоулей, а минимальная энергия воспламенения паров бензина около 0,2 мДж. ТЭН на 24В снижает энергию возможной искры на порядок и позволяет держать температуру поверхности ниже точки самовоспламенения паров. Плата за это: ток 2,32 кВт на 24В дают почти 97 А, и кабель с клеммами под такой ток считаются отдельно от самого нагревателя.

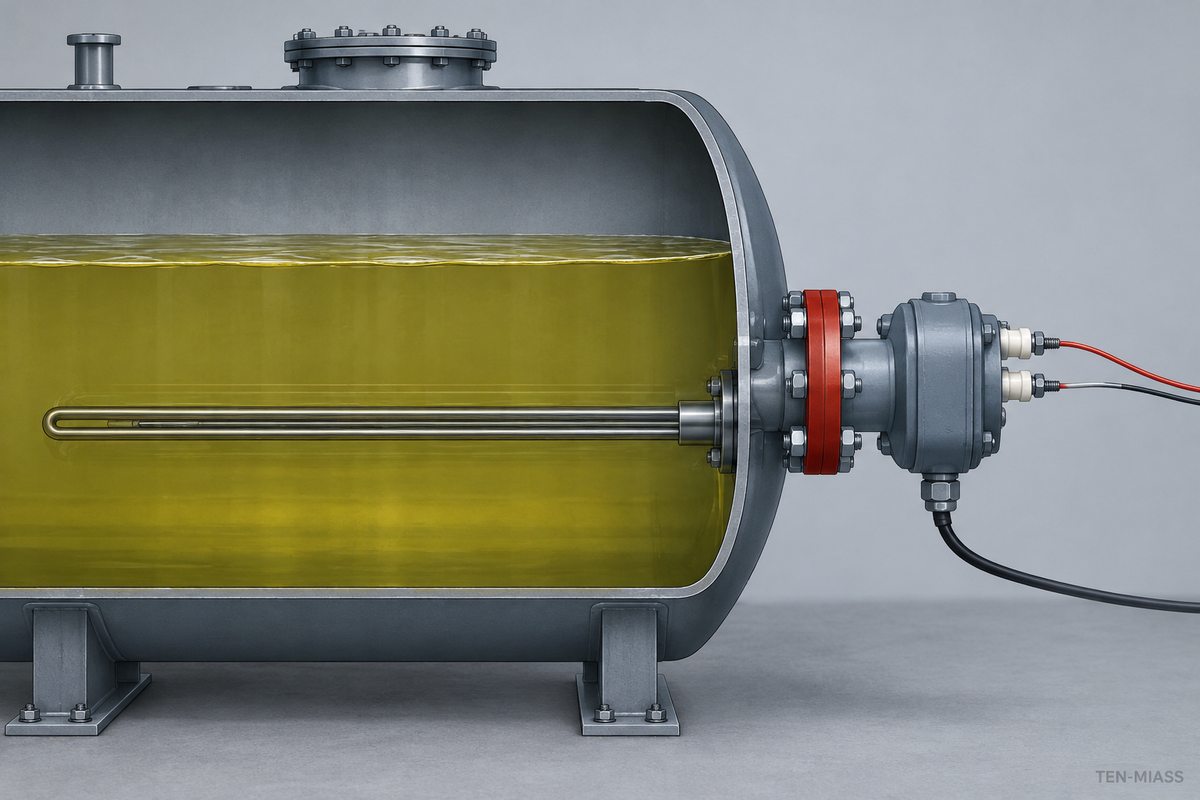

ТЭН погружён в топливо внутри бака, контактная головка и клеммы вынесены на сухую сторону фланца
Почему обычный ТЭН 220В в баке с топливом создаёт риск
Дизель и бензин испаряются при любой плюсовой температуре, а в закрытом объёме бака концентрация паров нарастает при каждой заправке и каждом расходе топлива через дыхательный клапан. Пары образуют с воздухом смесь, которая воспламеняется не только от открытого огня, но и от искры при коротком замыкании, и от нагретой поверхности, если её температура выше точки самовоспламенения конкретного топлива.
У ТЭНа 220В два слабых места в такой среде. Первое: при повреждении изоляции или обрыве нити возникает дуга с энергией, которая легко перекрывает минимальную энергию воспламенения паров нефтепродуктов. Второе: ваттная нагрузка стандартного ТЭНа (мощность на единицу площади трубки) рассчитана на конвекцию в жидкости, а при понижении уровня топлива часть трубки остаётся в парах, где теплоотдача хуже и поверхность разогревается заметно сильнее расчётной.
Как низкое напряжение снижает риск
Принцип простой: энергия искры при коротком замыкании растёт с напряжением и доступным током. Снижая напряжение до 24В (а иногда до 12В), конструктор одновременно ограничивает ток через источник питания, и даже при полном замыкании спирали на корпус выделяемая энергия остаётся ниже порога воспламенения большинства паровоздушных смесей нефтепродуктов. Второй рычаг: удержание температуры поверхности трубки ниже точки самовоспламенения паров с запасом, через снижение ваттной нагрузки и увеличение площади теплообмена.
Важная оговорка: итоговую классификацию зоны, группу и температурный класс для конкретного объекта определяет проектная организация или специалист по промышленной безопасности предприятия, а не производитель нагревателя. Мы изготавливаем ТЭН по присланным параметрам напряжения, мощности, материала и геометрии, но не выдаём заключение о соответствии готового узла требованиям конкретной взрывоопасной зоны.
Подбор по характеру взрывоопасной зоны
| Характер зоны | Типичная ситуация с баком | Что учитывать при выборе ТЭНа |
|---|---|---|
| Пары присутствуют почти постоянно | Плохая вентиляция, бак почти всегда приоткрыт, уровень топлива низкий, много свободного пространства | Погружной ТЭН внутри такой зоны обычно избыточный риск. Рассматривают нагрев снаружи стенки бака, без контакта нагревателя с паровой фазой |
| Пары появляются при штатной работе | Обычное дыхание бака при заправке и расходе, вентиляционный клапан срабатывает регулярно | Погружной ТЭН 24В или 12В с увеличенным запасом по ваттной нагрузке, термостат и термопредохранитель обязательны, минимум контактов под уровнем топлива |
| Пары возможны только при неисправности | Бак герметичен штатно, пары выходят только при проливе или отказе клапана | 24В остаётся предпочтительным вариантом. 220В применяют реже и только когда проект объекта отдельно обосновывает дополнительную защиту |
Классификацию зоны для своего объекта смотрите в проекте электроснабжения или заключении промышленной безопасности. Если документа нет, прежде чем заказывать ТЭН, стоит привлечь специалиста, который эту зону определит.
Пример расчёта мощности для бака 800 л
Заявка с реальной формулировкой: подогреть 800 литров дизеля с -15°C до +5°C за 8 часов, чтобы топливо к утру не загустело и прокачивалось насосом.
P = 0,00116 × V × ΔT / t
V = 800 л, ΔT = 20°C (от -15 до +5), t = 8 ч
P = 0,00116 × 800 × 20 / 8
0,00116 × 800 = 0,928
0,928 × 20 = 18,56
18,56 / 8 = 2,32 кВт
На 220В это рядовой расчёт: ток 10,5 А (I = P/U), один ТЭН на фланце закрывает задачу. На 24В та же мощность даёт ток 96,7 А. Сечение кабеля и контакты под 97 А это уже отдельная задача по меди и клеммам, не просто «тот же ТЭН, но на другое напряжение».
Почему мощность на 24В нельзя просто пересчитать по формуле ТЭНа 220В
Частая ошибка на этапе заявки: берут готовую мощность из расчёта для 220В и просят «сделайте то же самое на 24В». Формула расчёта тепла от напряжения не зависит, греть нужно столько же джоулей. Но ток растёт обратно пропорционально напряжению, и при падении с 220В до 24В (почти в 10 раз) ток вырастает в те же 10 раз. На практике 2-3 кВт при 24В обычно разбивают на несколько элементов, включённых параллельно от одной шины, либо снижают требуемую мощность, растягивая время прогрева или ограничиваясь подогревом приёмного патрубка насоса, а не всего объёма бака. Подробнее про токи и схемы на низком напряжении в статье про низковольтный ТЭН 12/24/48В для автономных систем.
Что прислать для расчёта
- Материал и толщину стенки бака, диаметр и резьбу или фланец места врезки
- Вид топлива и требуемый диапазон температур: от какой до какой и за сколько часов
- Реально доступное на объекте напряжение и максимальный ток источника (аккумулятор, солнечная станция, понижающий блок питания)
- Классификацию зоны и, если есть, выписку из проекта промышленной безопасности объекта
- Нужна ли отдельная защита: термостат, термопредохранитель, уровень IP для вывода контактов
- Свободную длину в баке для погружной части и расстояние от дна до минимального уровня топлива
Ошибки при выборе ТЭНа для топливного бака
- Ставят обычный сухой ТЭН 220В, который использовался для воды, «раз он был под рукой». Среда другая, плотность паров и риск воспламенения другие, такая замена не проходит по безопасности, даже если по мощности совпадает.
- Заказывают ТЭН 24В максимальной мощности «чтобы грело наверняка быстро». Потом выясняется, что кабель на 150 А и блок питания такой мощности на объекте просто негде разместить.
- Не считают запас по ваттной нагрузке на случай низкого уровня топлива. Часть трубки оказывается в паровой фазе, а не в жидкости, теплоотдача там хуже, и поверхность греется выше расчётной температуры.
- Решают, что «24В значит безопасно в любой зоне», без разбора конкретного объекта со специалистом по промбезопасности. Напряжение снижает один из факторов риска, но не заменяет проектную классификацию зоны и остальные меры защиты.
Готовые решения для близких задач уже делали: блок-ТЭН во взрывозащищённом исполнении Exd для подогрева в котельных и ёмкостях, и разбор импортозамещения для нефтегазовой отрасли в статье про замену Watlow и Chromalox.
Нужен ТЭН 24В под ваш топливный бак?
Пришлите параметры бака, топливо и доступное напряжение источника, рассчитаем мощность и подберём исполнение под вашу задачу. От 1 шт., изготовление 7-14 рабочих дней.
Оформить заявку на расчёт
