Импортозамещение взрывозащищённых ТЭН для нефтегаза: чем заменить Watlow и Chromalox

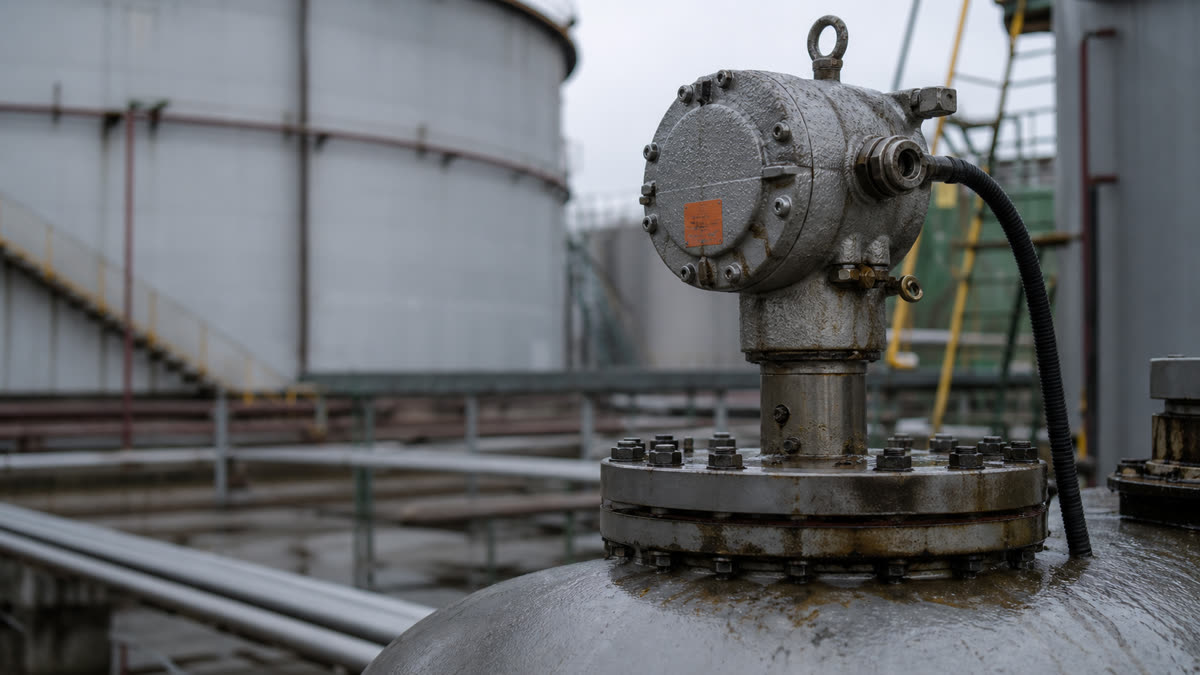

Ситуация типовая для нефтебазы или насосной. Подогрев мазута в резервуаре РВС встал: сгорел погружной нагреватель Watlow с маркировкой 1ExdIIBT4. Срок поставки нового из-за рубежа — три-четыре месяца, и это в лучшем случае. А узел должен работать через две недели, иначе застынет продукт и сорвётся отгрузка. Импортный оригинал ждать некогда, значит нужен российский аналог, который встанет на то же место и не потеряет во взрывозащите.
Разберём по шагам, как снять данные со сгоревшего нагревателя, расшифровать маркировку взрывозащиты и подобрать замену под конкретную среду — мазут, нефть, газовый конденсат или метанол.
Какие данные снять со старого нагревателя
Подбор начинается с замеров, а не с каталога. По одной фотографии «такого же» аналог не заказывают: под одинаковым фланцем скрываются разные мощности, длины и материалы. Возьмите штангенциркуль и паспорт узла и запишите пять пунктов.
- Мощность и напряжение. На шильдике Watlow или Chromalox обычно выбито: например, 12 кВт, 380 В, 3 фазы. Если надписи стёрлись — мощность считают по сопротивлению фаз. Для 12 кВт на 380 В в схеме «звезда» сопротивление фазы около 12 Ом.
- Длина и диаметр трубки. Диаметр погружных ТЭН чаще 16 или 20 мм. Длина активной части — от фланца до конца трубки. Для резервуара с мазутом это обычно 1200-2000 мм.
- Присоединение. Тип и размер фланца, расстояние между отверстиями, резьба штуцера. От этого зависит, встанет ли новый ТЭН без переделки гильзы и обвязки.
- Материал оболочки. Зависит от среды. Для сероводородсодержащей нефти и газа — нержавейка 12Х18Н10Т или сплав Инколой 800. Для мазута без серы — сталь 10 или AISI 304.
- Маркировка взрывозащиты. Ищите на шильдике и клеммной коробке: 1ExdIIBT4, 1ExdIICT4, 2ExnAIIT3. От неё зависит, для какого класса взрывоопасной зоны годится нагреватель.
Сфотографируйте шильдик, клеммную коробку и общий вид нагревателя. Это ускорит подбор и снимет вопросы по геометрии.
Как расшифровать маркировку взрывозащиты
Маркировка Ex состоит из уровня, вида защиты, подгруппы среды и температурного класса. Разберём на примере 1ExdIIBT4: цифра 1 — уровень взрывозащиты (для зон, где взрывоопасная смесь бывает при нормальной работе), d — взрывонепроницаемая оболочка, IIB — подгруппа среды, T4 — температурный класс.
Подгруппа показывает, для каких газов рассчитана оболочка. Перепутать её нельзя: чем «дальше» буква, тем опаснее среда и жёстче требования.
| Подгруппа | Характерные среды | Где в нефтегазе |
|---|---|---|
| IIA | Пропан, метан, пары бензина и нефтепродуктов | Мазут, нефть, топливные резервуары |
| IIB | Этилен, коксовый и светильный газ | Газопереработка, нефтехимия |
| IIC | Водород, ацетилен (самые взрывоопасные) | Установки риформинга, водородные линии НПЗ |
Температурный класс задаёт предельную температуру поверхности оболочки: T1 — до 450 °C, T2 — 300, T3 — 200, T4 — 135, T5 — 100, T6 — 85 °C. Она должна быть ниже температуры самовоспламенения вашей среды. Оболочка ТЭН с классом T4 не нагреется выше 135 °C ни в каком режиме.
Главное правило подбора: уровень и подгруппа взрывозащиты российского ТЭН должны быть не ниже импортного. Нагреватель IIC подходит для зоны, где требуется IIB или IIA, но не наоборот. Ставить исполнение с типом защиты «n» (Exn) вместо взрывонепроницаемой оболочки (Exd) в зоне первого класса нельзя.
| Импортная маркировка | Что означает | Российский аналог |
|---|---|---|
| 1ExdIIBT4 | Взрывонепроницаемая оболочка, группа IIB, поверхность ≤135 °C | 1Ex d IIB T4 X по ТР ТС 012 |
| 1ExdIICT4 | Та же оболочка, но группа IIC (водород, ацетилен) | 1Ex d IIC T4 X |
| 2ExnAIIT3 | Защита вида «n», зона 2, поверхность ≤200 °C | 2Ex nA IIC T3 либо Ex d выше классом |
Какая оболочка нужна под среду
Взрывозащита отвечает за искробезопасность, а за срок службы в конкретной жидкости отвечает металл трубки. Ошибка с материалом — и новый нагреватель прогорит по коррозии раньше, чем выработает ресурс спирали.
| Среда | Рекомендуемая оболочка |
|---|---|
| Мазут, тёмные нефтепродукты без серы | Сталь 10 или AISI 304 |
| Нефть, газовый конденсат с сероводородом | 12Х18Н10Т или Инколой 800 |
| Метанол | 12Х18Н10Т или Инколой 800 |
| Пар, вода, пропарка змеевика | AISI 304 / 08Х18Н10 |
| Высокая температура плюс агрессия | Инколой 800 |
Отдельная частая ошибка — завышенная удельная мощность на поверхности трубки. В вязком мазуте нагреватель с высокой ваттной нагрузкой перегревает пристеночный слой продукта, тот коксуется, теплоотдача падает, оболочка перегревается и прогорает. Для тяжёлых нефтепродуктов удельную нагрузку берут заниженной — это закладывается в расчёт при изготовлении.
Сроки, партия и документы
Российский производитель делает взрывозащищённый ТЭН под заказ от 1 штуки. Срок изготовления — 7-14 дней в зависимости от сложности чертежа. Это принципиально другой горизонт, чем 3-4 месяца поставки из Европы или США под санкционные ограничения.
Что идёт с изделием:
- Паспорт на ТЭН с указанием маркировки взрывозащиты, мощности, напряжения, длины и материала оболочки.
- Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
- Маркировка взрывозащиты, нанесённая на изделие и клеммную коробку.
Для заказа достаточно прислать чертёж или эскиз с размерами, мощностью и маркировкой взрывозащиты. Если чертежа нет — размеры снимаются по вашему образцу или замерам.
Что прислать для расчёта замены
- Фото шильдика старого нагревателя и клеммной коробки с маркировкой Ex.
- Мощность и напряжение (или замер сопротивления фаз, если шильдик не читается).
- Длину погружной части, диаметр трубки, тип и размер фланца.
- Среду и её рабочую температуру (мазут, нефть, конденсат, метанол, пар).
- Класс взрывоопасной зоны по проекту (В-Iа, В-Iб, В-Iг), если известен.
По этим данным подбирается аналог с той же взрывозащитой и нужной оболочкой, а вы получаете расчёт и срок в день обращения.
Нужна замена импортного взрывозащищённого ТЭН?
Пришлите фото шильдика или чертёж. Подберём аналог по маркировке Ex, мощности и фланцу, подберём оболочку под среду. От 1 штуки, срок 7-14 дней.
