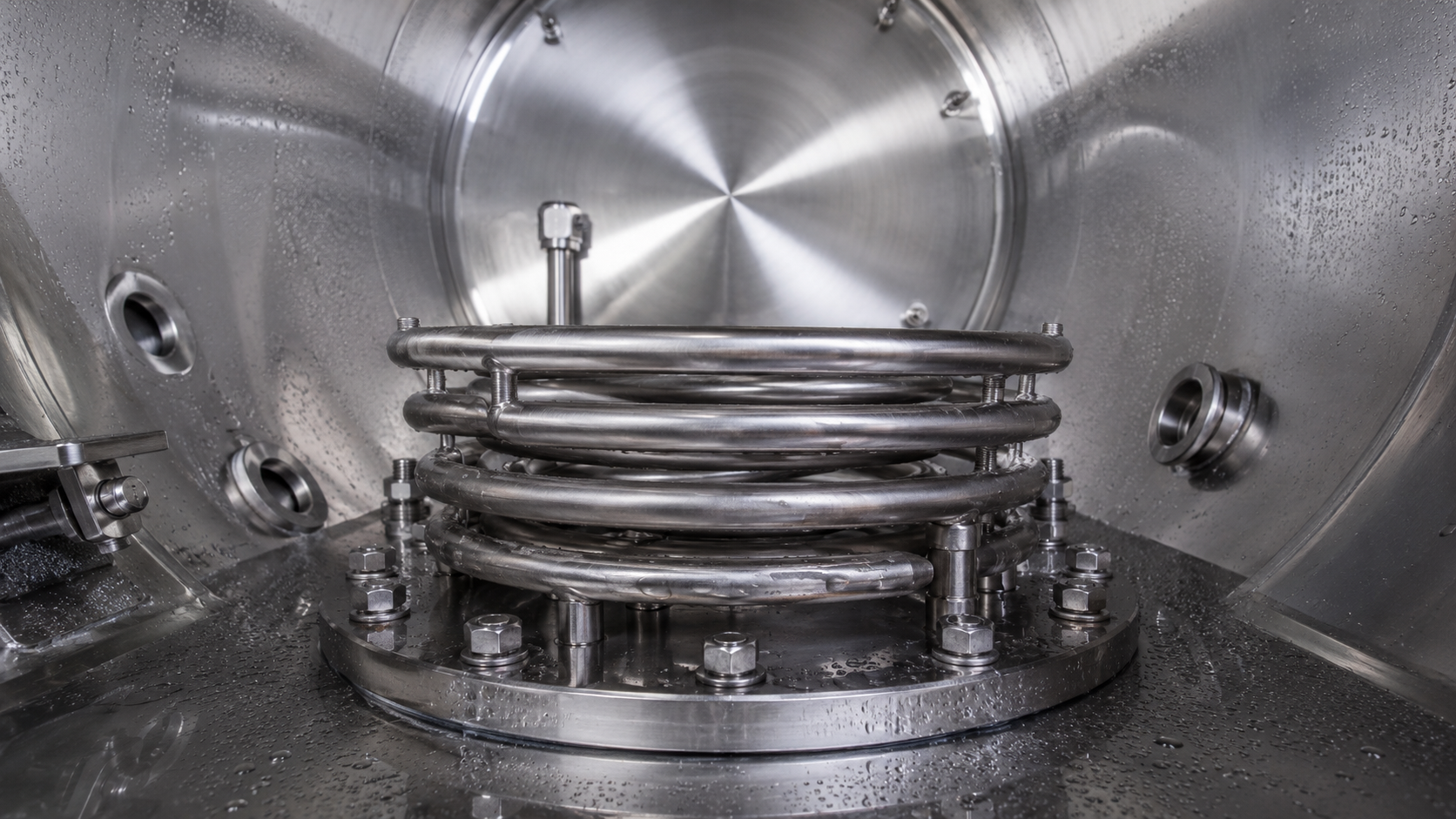

Блок-ТЭН во взрывозащищённом исполнении Exd: где нужен и как заказать под чертёж

Для инженера, проектирующего нагрев во взрывоопасной зоне, вопрос выбора нагревателя — не про «купить дешевле», а про сертификат соответствия, материал оболочки и точную геометрию под аппарат. Блок-ТЭН в исполнении Exd (взрывонепроницаемая оболочка) — это не одиночный ТЭН с резьбой G1/2", а сборка из нескольких трубчатых нагревателей, завальцованных во фланец крупной резьбы (G1.5", G2", G3", M48×2, M56×2, M64×3) и помещённых в герметичный корпус, исключающий передачу взрыва наружу. Разберём, где такие нагреватели обязательны, как подобрать мощность и среду, и почему заказ по чертежу часто выгоднее серийного аналога.

Где взрывозащита Exd обязательна: зоны и среды

Согласно классификации взрывоопасных зон (ПУЭ, ГОСТ IEC 60079-10.1), блок-ТЭН Exd применяется в зонах 1 и 2 — там, где образование взрывоопасной смеси возможно при нормальной работе или при аварии. Типовые среды:

• нефтепродукты (мазут, дизельное топливо, сырая нефть) — подогрев в резервуарах и трубопроводах;
• горючие газы (пропан, бутан, метан) — испарители, газораспределительные пункты;
• растворители (ацетон, толуол, спирты) — химические реакторы, сушильные камеры;
• пылевоздушные смеси (угольная, мучная, древесная пыль) — элеваторы, мельницы, комбикормовые цеха.

В таких условиях обычный блок-ТЭН с фланцем из AISI 304 (08Х18Н10) без взрывозащиты — риск искрообразования в клеммной коробке при обрыве спирали или коротком замыкании. Исполнение Exd означает, что корпус клеммной коробки выдерживает давление внутреннего взрыва и не пропускает пламя наружу через узкие щели (длина щелевого канала — не менее 25 мм, зазор — до 0,1 мм).

Конструктивные особенности блок-ТЭН Exd: материалы и геометрия

Блок-ТЭН во взрывозащищённом исполнении отличается от стандартного тремя ключевыми узлами:

• Фланец — только крупная резьба под ключ-шестигранник (G1.5", G2", G3", M48×2, M56×2, M64×3). Через мелкую резьбу G1/2" физически не пропустить 3–12 петель нагревателя. Материал фланца — нержавейка AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) для агрессивных сред, реже латунь (для воды с низким солесодержанием).
• Клеммная коробка — литой алюминиевый или чугунный корпус с толщиной стенки от 3 мм, сальниковые вводы под кабель с бронированием, класс защиты не ниже IP65. Внутри — керамические колодки, исключающие перекрытие фаз на корпус.
• Трубчатые нагреватели — оболочка из AISI 304 (08Х18Н10) для водяных и масляных сред до 200 °C, AISI 321 (08Х18Н10Т) для химически активных паров, AISI 316 (10Х17Н13М2) для растворов с хлоридами. Внутри — нихромовая спираль в магнезитовой засыпке (периклаз).

Таблица: материалы оболочки и среды применения

Расчёт мощности блок-ТЭН Exd: формула и пример

Мощность блок-ТЭНа задаётся техзаданием, но при заказе по чертежу важно понимать, как пересчитать её в сопротивление для проверки. Для однофазного нагревателя: R = U² / P. Для трёхфазного (звезда): линейный ток I = P / (√3 × U_линейного), сопротивление на одну ветвь R_ветви = U_линейного² / P_элемента, где P_элемента = P_общая / 3.

Пример: нужен блок-ТЭН на 30 кВт, 380 В, трёхфазный (звезда). Считаем: I = 30000 / (1,73 × 380) ≈ 45,6 А. Сопротивление одной ветви: 380² / (30000 / 3) = 144400 / 10000 = 14,44 Ом. Допуск по ГОСТ 13268-88: мощность +5/−10%, значит сопротивление может быть от 13,1 Ом (мощность +5%) до 16,0 Ом (мощность −10%). Если серийный нагреватель даёт 28 кВт (на 7% ниже номинала) — это брак? Нет, это в допуске, но для точного технологического процесса (например, подогрев масла в ванне гальванопокрытия) лучше заказать с индивидуальной настройкой сопротивления под задачу.

Как заказать блок-ТЭН Exd: по чертежу, по фото, по размерам

Производство ТЭН-Миасс (г. Миасс, Челябинская область) изготавливает блок-ТЭНы во взрывозащищённом исполнении партией от 1 штуки. Для заказа достаточно одного из трёх вариантов:

1. Чертёж — указываете габаритную длину, диаметр оболочки, резьбу фланца, мощность, напряжение, схему подключения (звезда/треугольник), материал оболочки и тип клеммной коробки (IP65/IP68, Exd).
2. Фото старого ТЭНа — с масштабной линейкой. Определяем длину, диаметр, резьбу, количество петель.
3. Размеры с места — замеряете посадочное отверстие под фланец (диаметр и шаг резьбы) и глубину бака/аппарата.

Срок изготовления типового блок-ТЭН Exd — 5–10 рабочих дней. Для нестандартных материалов (AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т)) — до 14 дней. Важно: при заказе укажите среду — от этого зависит выбор марки стали. Для масла подойдёт AISI 304 (08Х18Н10), для раствора соляной кислоты — AISI 316 (10Х17Н13М2).

Частые ошибки при подборе взрывозащищённых нагревателей

• Игнорирование допуска по мощности. По ГОСТ 13268-88, реальная мощность может быть на 10% ниже заявленной. Если процесс требует строго 25 кВт, заказывайте с запасом +10% к расчётной мощности.
• Выбор мелкой резьбы для блок-ТЭН. Фланец G1/2" рассчитан на одиночный ТЭН. Для блок-ТЭН с 3–6 петлями минимум — G1.5" (M48×2).
• Экономия на материале клеммной коробки. Для зон 1 и 2 обязателен сертификат взрывозащиты. Алюминиевая коробка без сертификата — нарушение ПУЭ.
• Неправильный замер посадочного отверстия. Перед заказом проверьте резьбу фланца: для G2" шаг — 2,309 мм, для M56×2 — шаг 2 мм. Не перепутайте.

FAQ: частые вопросы по блок-ТЭН Exd

Если вам нужен блок-ТЭН во взрывозащищённом исполнении Exd под конкретный аппарат — отправьте чертёж, фото или размеры в производство ТЭН-Миасс. Изготовим партию от 1 шт. с точной настройкой мощности под вашу среду и напряжение.
