Высокотемпературный патронный ТЭН диаметром 12 мм: изготовление на заказ по вашим размерам
Сервисник привёз матрицу пресс-формы — посадочное отверстие ровно 12 мм, температура нужна 420°C, стандартные ТЭНы на 16 мм не лезут. Это не редкость: ∅12 мм — один из самых распространённых типоразмеров патронных нагревателей для промышленной оснастки. Ниже — что влияет на ресурс, как рассчитать сопротивление и что написать в заявке.
Где применяются патронные ТЭН 12 мм

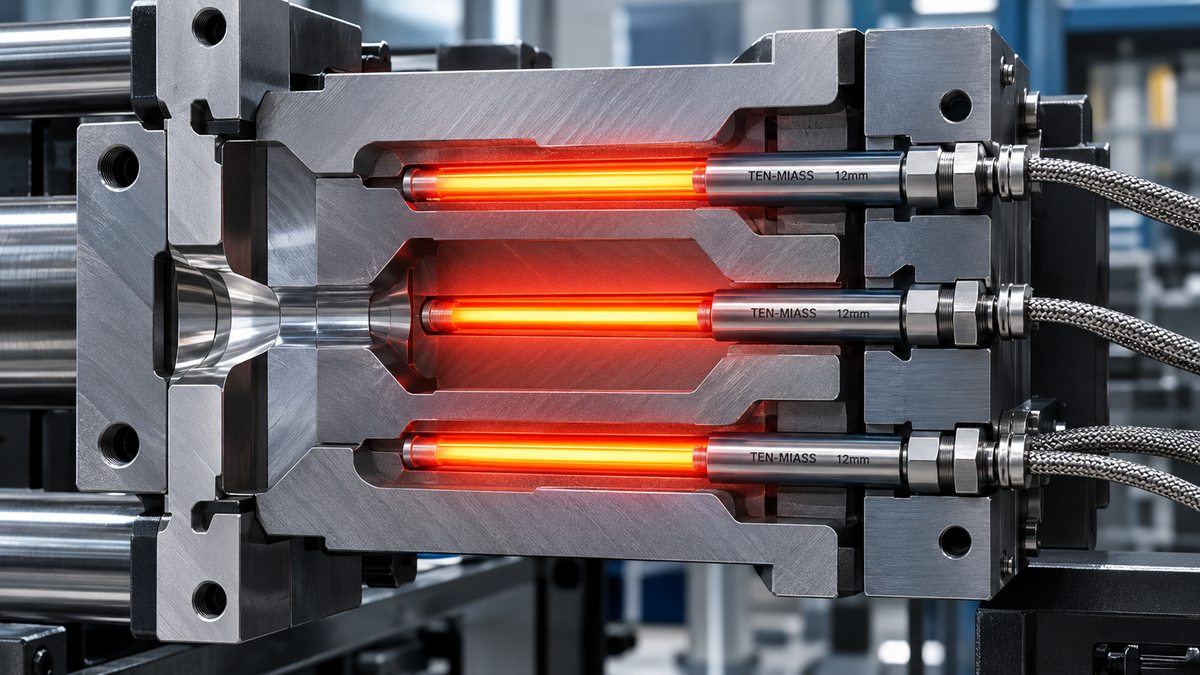

Диаметр 12 мм используется там, где нужен нагрев компактного элемента без большого тепловыделяющего объёма: пресс-формы из инструментальной стали с точными каналами, блок-цилиндры экструдеров, нагревательные плиты с фрезерованными пазами, штампы для горячей формовки, термоблоки упаковочных машин.
Типовые исполнения для этих применений — в таблице ниже:
| Длина, мм | Мощность, Вт | Напряжение, В | Материал оболочки | Применение |
|---|---|---|---|---|
| 50–100 | 250–500 | 220 | Сталь 10 | Нагрев малых штампов, сушильные камеры |
| 100–250 | 500–1500 | 220 / 380 | 08Х18Н10Т | Пресс-формы ∅12, термоблоки упаковочных машин |
| 250–500 | 1500–3000 | 220 / 380 | 08Х18Н10Т | Блок-цилиндры экструдеров, нагревательные плиты |
| 500–1000 | 2000–4000 | 380 | 08Х18Н10Т | Промышленные штампы горячей формовки |
| 1000–1500 | 3000–5000 | 380 | 08Х18Н10Т | Длинные нагревательные плиты, каландры |
Материал оболочки и температурный диапазон
Для температур до 350°C в воздухе или масле подходит сталь 10 (углеродистая). Дешевле, быстрее в обработке, но ржавеет в контакте с влагой и не держит выше 400°C без потери прочности.
Для диапазона 400–700°C — только 08Х18Н10Т (AISI 321, «десятка с титаном»). Жаропрочная нержавейка с титановой стабилизацией держит форму при цикличном нагреве, не окисляется на воздухе. Толщина стенки 0,8–1,0 мм. Если среда агрессивная (масляные туманы, расплавы солей) — добавляем никелевое гальваническое покрытие 10–15 мкм.
Расчёт сопротивления: формула и допуск
Простой способ проверить параметры нагревателя перед заказом — посчитать ожидаемое сопротивление. Потом можно измерить старый ТЭН мультиметром и сравнить.
R = U² / P
Пример: P = 3 кВт, U = 220 В
R = 220² / 3000 = 48 400 / 3000 = 16,1 Ом
Допуск ±10%: диапазон допустимых значений 14,5 – 17,7 Ом
Если мультиметр показывает в этом диапазоне — нагреватель был исправен до обрыва.
Для варианта 380 В и той же мощности 3 кВт: R = 380² / 3000 = 48,1 Ом. Напряжение питания принципиально меняет сопротивление — указывайте в заявке точно.
Допуски по диаметру и посадка в отверстие
Патронный ТЭН работает в закрытом канале — от плотности посадки зависит теплопередача. Зазор 0,1–0,2 мм уже снижает теплоотдачу в разы: воздушная прослойка работает как изолятор.
После калибровки выдерживаем допуск h9: для ∅12 мм — 11,964–11,978 мм. При отверстии H9 в стальной плите посадка без зазора и без натяга. Если отверстие ∅12,05+ (разношено или расточено грубее) — нужно предупредить при заказе, подберём следующий типоразмер или нанесём напыление.
Конструкция: холодный конец и выводы
Холодный конец — 20–50 мм, не греется, здесь расположены выводы. Стандартные варианты: резьба М12×1,5 под гайку, кабельный вывод с силиконовой изоляцией, клемма под кабельный наконечник. Если нужна проточка под шплинт, лыска под ключ или отверстие для термопары — делаем на ЧПУ, позиционирование ±0,1 мм.
Для агрессивных сред торцы заливаем эпоксидным компаундом с кварцевым наполнителем. Сопротивление изоляции после заливки — не менее 500 МОм при 500 В. Изоляторы из керамики Al₂O₃ 95%.
Чек-лист: что указать в заявке
- Диаметр (∅12 мм, нужен ли допуск h9 или другой)
- Полная длина нагревателя, мм
- Длина активной зоны (если отличается от полной)
- Мощность, Вт или кВт
- Напряжение: 220 В или 380 В
- Материал оболочки: сталь 10 или 08Х18Н10Т
- Тип вывода: кабель, клемма, резьба М12×1,5
- Рабочая температура (если превышает 500°C — уточнить)
- Количество штук
- Чертёж или эскиз в DWG/PDF — если есть
Смотрите также
Патронные ТЭН: диаметры, длины, мощности — как подобрать Материал оболочки ТЭН: сталь, нержавейка, медь — когда что выбиратьFAQ — частые вопросы
Какую максимальную температуру выдерживает патронный ТЭН 12 мм?
Оболочка из 08Х18Н10Т — до 700°C в воздухе, до 650°C в масле. Для стабильной длительной работы рекомендуем не превышать 600°C — ресурс нагревателя при этом существенно выше.
Какой допуск по диаметру вы гарантируете?
Для ∅12 мм — h9 (11,964–11,978 мм) после калибровки. При отверстии H9 посадка без зазора и без натяга.
Можно заказать один штучный экземпляр?
Да, берём от 1 шт. Минимальная партия без переналадочной доплаты — 10 шт. Срок тот же: 7–14 рабочих дней.
Чем отличается сталь 10 от 08Х18Н10Т?
Сталь 10 (углеродистая) — для воздуха, масла, сухих сред до ~350°C, дешевле. 08Х18Н10Т (AISI 321) — жаропрочная нержавейка до 700°C, для пресс-форм, экструдеров, агрессивных сред. Выбор материала определяет и цену, и ресурс.
Какова минимальная длина для ∅12 мм?
80 мм — минимальная активная длина. При меньших размерах поверхностная мощность выходит за допустимый предел, нагреватель выходит из строя досрочно. Максимум по производственному прессу — 1500 мм.
Как рассчитать сопротивление ТЭН?
R = U² / P. Пример: 3 кВт / 220 В → R = 16,1 Ом. Допуск ±10%: диапазон 14,5–17,7 Ом. Измерьте старый ТЭН мультиметром — если в диапазоне, значит параметры заданы правильно.
Нужна ли герметизация торцов?
При работе в агрессивных средах — да. Заливаем эпоксидным компаундом с кварцевым наполнителем, сопротивление изоляции после заливки не менее 500 МОм при 500 В.
Заказать патронный ТЭН 12 мм по вашим размерам
Пришлите размеры и мощность — рассчитаем и согласуем чертёж за один день. Отгрузка через 7–14 рабочих дней. От 1 шт по РФ и Казахстану.
