Материал оболочки ТЭНа: сталь 10, AISI 304, 12Х18Н10Т — как выбрать
Один и тот же ТЭН с одинаковой мощностью, формой и шагом намотки в воде прослужит десять лет, а в воздухе при 600°C облезет за год. Не потому что плохо сделан, а потому что оболочка из неправильного материала. Выбор марки стали определяет ресурс нагревателя сильнее, чем почти любой другой параметр.
Разберём, какие материалы используются для оболочки ТЭНов, чем они отличаются и по каким признакам их выбирать.

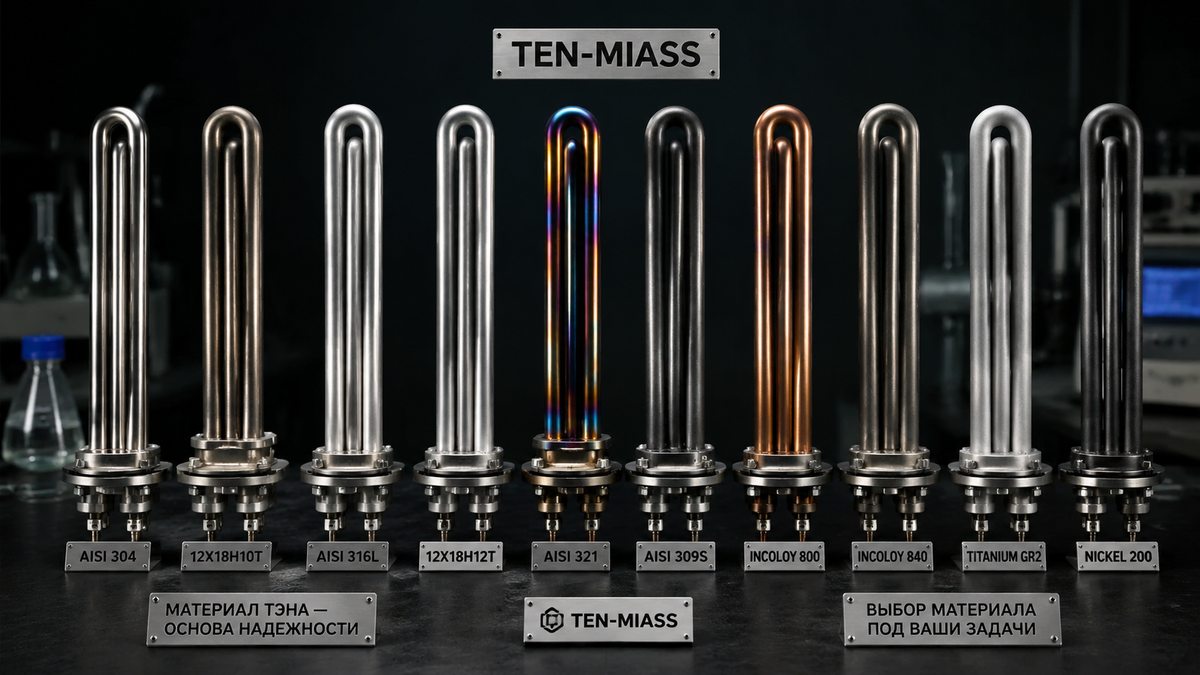

Таблица: марки материалов оболочки ТЭНов
| Марка | Типичная среда | Макс. температура | Плюсы | Минусы |
|---|---|---|---|---|
| Сталь 10 (углеродистая) |
Воздух, масло, сухие нейтральные среды | до 450°C | Самая низкая цена. Хорошая теплопроводность оболочки. Достаточна для масляных нагревателей и сухих печей при умеренной температуре. | Корродирует в воде, паре, кислотах. Нельзя применять во влажных средах — ржавеет за один-два сезона. |
| AISI 304 08Х18Н10 |
Вода, пар, нейтральные жидкости | до 200°C в жидкости; до ~400°C в воздухе (кратко) |
Самая распространённая нержавейка. Хорошо сваривается, доступна. Отлично работает в воде, пару, нейтральных водных растворах. | При длительном нагреве выше 400°C в воздухе выпадают карбиды хрома, оксидный слой осыпается. Не подходит для высокотемпературных воздушных ТЭНов. |
| 12Х18Н10Т (с титаном) |
Воздух при высокой температуре, пар, нейтральные среды | до 800°C в воздухе | Жаростойкая, стабильна при термоциклировании. Стандарт для воздушных ТЭНов в печах, сушилках, термокамерах. Паспорт на нержавейку с титаном. | Дороже AISI 304 примерно на 15-25%. Нет смысла переплачивать для нагрева воды до 100°C. |
| Чистый титан ВТ1-0 |
Хлорсодержащие растворы, кислоты, гальванические ванны, морская вода | до 300°C в жидкости | Исключительная стойкость к питтинговой коррозии. Единственный материал для некоторых химических сред, где нержавейка не выдерживает. | Высокая стоимость. Сложнее в обработке. Применяется только там, где среда это действительно требует. |
Почему 12Х18Н10Т, а не просто 304
Оба материала относятся к аустенитным хромоникелевым нержавейкам и внешне неотличимы. Принципиальное различие — в составе: 12Х18Н10Т содержит добавку титана (Т в маркировке) в количестве около 0,5-0,8%.
Что даёт этот титан при высоких температурах? При нагреве нержавейки выше 400-450°C хром начинает связываться с углеродом, образуя карбиды хрома. Они выпадают по границам зёрен, обедняя прилегающие зоны хромом. Этот процесс называется межкристаллитной коррозией: защитный слой разрушается именно там, где зёрна соединяются. У 304 этот механизм запускается при длительной работе при высоких температурах, у 12Х18Н10Т титан связывает углерод раньше хрома, не давая карбидам хрома образовываться.
Второй эффект титана: стабилизация структуры зерна при термоциклировании. ТЭН в печи нагревается и остывает сотни раз. Из-за разницы коэффициентов теплового расширения оксидная пленка на поверхности трубки испытывает напряжения. У 304 после нескольких сотен циклов нагрева пленка начинает растрескиваться и осыпаться в виде мелкой окалины. У 12Х18Н10Т пленка более пластичная и держится значительно дольше.
Типичные ошибки при выборе материала
Производственная сушильная камера, ТЭН из 304. Первые полгода работает нормально. Через год поверхность трубки начинает покрываться чёрными хлопьями, которые попадают в продукт. Причина: оксидный слой осыпается из-за разрушения хромистого покрытия при повторяющихся термоциклах. Замена на 12Х18Н10Т решила проблему.
Нагреватель масла заменили на водяной, ТЭН оставили тот же — из стали 10. Через два сезона трубка проела сквозную коррозию. Углеродистая сталь без хромоникелевого слоя в воде держится считанные месяцы. Решение — AISI 304 или 12Х18Н10Т.
ТЭН из 12Х18Н10Т в ванне с хлоридами. Хромоникелевые нержавейки не стойки к питтинговой коррозии в хлорсодержащих средах, даже качественные. Через несколько месяцев трубка начала разрушаться точечно. Для таких задач нужен чистый титан.
Алгоритм выбора: четыре вопроса
- Какая среда нагрева? Вода, пар, нейтральные жидкости — нержавейка (304 или 12Х18Н10Т). Воздух, масло, сухая среда — сталь 10 или нержавейка в зависимости от температуры. Химически агрессивная среда, хлориды, кислоты — только титан.
- Какая максимальная температура поверхности трубки? До 400°C в воздухе и до 200°C в жидкости — хватит 304. Выше 400°C в воздухе, термоциклирование — нужна 12Х18Н10Т. Для воды и пара температура редко становится определяющим фактором.
- Есть ли химия в среде? Кислоты, щёлочи, хлориды, гальванические растворы — проверьте, выдержит ли нержавейка. Для сильно агрессивных сред — титан. В сомнении: опишите состав среды и концентрацию, подберём материал по задаче.
- Нужна ли документация? Если ТЭН встраивается в сертифицированное оборудование или технические условия требуют паспорт — заказывайте с паспортом на материал. Мы выдаём паспорт с указанием марки стали, рабочих параметров и изготовителя.
Подобрать материал для вашего ТЭНа
Изготавливаем ТЭНы по чертежам — от 1 штуки. Срок 7-14 рабочих дней. Подберём материал оболочки под вашу среду и температуру.
Оставить заявкуКогда в следующий раз будете составлять ТЗ на нагреватель, начните не с мощности и диаметра, а с вопроса про среду и температуру. Мощность можно скорректировать позже, а материал оболочки уже не поменяешь без переделки всего ТЭНа.
