Воздушный ТЭН 1,5 кВт 230 В для воздуховода во взрывозащищённом исполнении: как выбрать и заменить
Трубчатый ТЭН 1,5 кВт на 230 В в канале вентиляции держит ваттную нагрузку около 6 Вт/см² при трубке Ø13 мм и активной длине 600 мм. Это нормально только пока работает вентилятор. Без потока воздуха допустимая нагрузка падает до 2–3 Вт/см², и тот же элемент перегревается почти вдвое выше безопасного предела. Для взрывоопасной зоны это критично, поэтому исполнение и сертификация взрывозащиты всегда согласовываются по техническому заданию: готового «стандартного» варианта на складе нет.

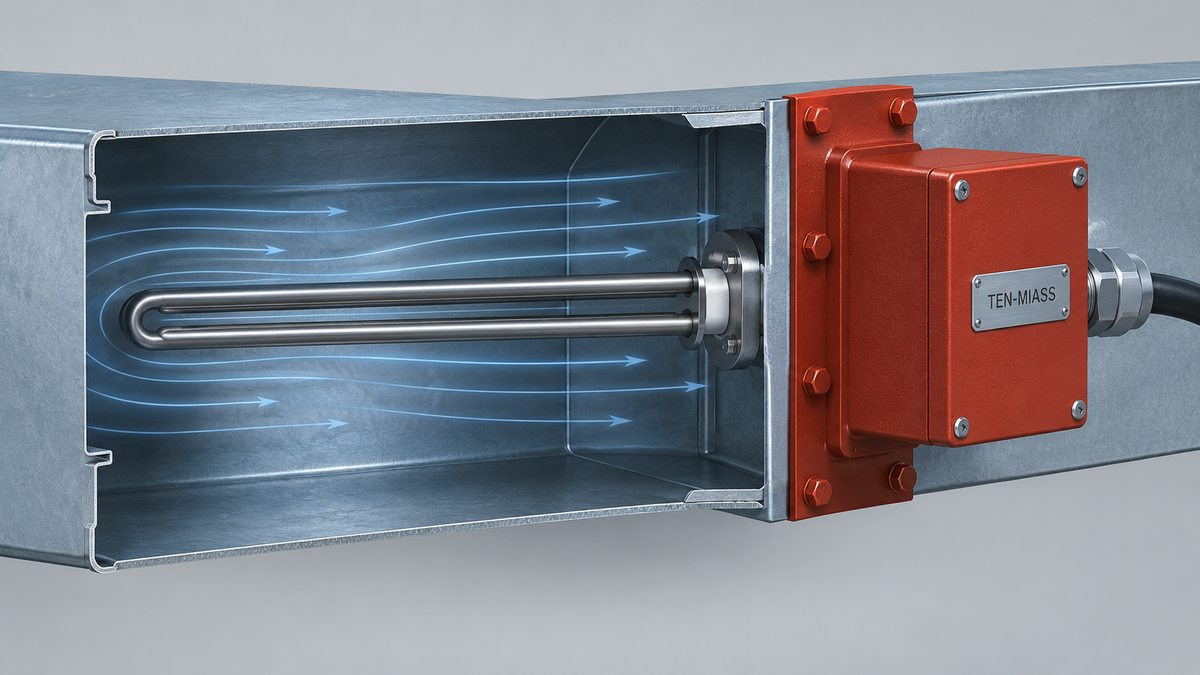

Трубка нагревателя внутри канала, клеммная коробка и кабельный ввод расположены снаружи, на сухой стороне
Сколько мощности реально нужно для вашего канала
Заявки на «воздушный ТЭН 1,5 кВт 230 В» часто приходят по аналогии: у соседнего участка стоял такой же, возьмём такой же. Для воздуховода это не работает: цифра с прошлого заказа тут не помощник. Нужную мощность определяют расход воздуха через канал и то, на сколько градусов этот воздух нужно поднять.
Формула нагрева воздуха в потоке: P (кВт) = 0,335 × Q (м³/ч) × ΔT (°C) / 1000.
Пример из реальной заявки: приточный канал, расход 200 м³/ч, воздух на входе −5 °C, нужно +18 °C на выходе. ΔT = 23 °C. Считаем: P = 0,335 × 200 × 23 / 1000 = 1,54 кВт. Элемент на 1,5 кВт укладывается почти впритык, без запаса на зимние пики и на засорение фильтра, которое снижает расход и растягивает нагрев дольше, чем кажется на глаз. Если в похожем расчёте выходит заметно больше 1,5 кВт, этот элемент канал не вытянет: нужна либо большая мощность, либо второй ТЭН в линию.
Почему 1,5 кВт не универсальный размер трубки
Мощность сама по себе ничего не говорит про температуру оболочки. Важна ваттная нагрузка по ГОСТ 13268-88, то есть сколько ватт снимается с квадратного сантиметра трубки. Для трубки Ø13 мм с активной зоной 600 мм площадь нагрева S = π × 1,3 × 60 = 245 см², значит q = 1500 / 245 ≈ 6,1 Вт/см².
| Режим канала | Допустимая q, Вт/см² | На элементе Ø13 мм, 600 мм |
|---|---|---|
| Принудительный обдув, вентилятор работает | 5,0–7,0 | 6,1, в норме |
| Спокойный воздух, вентилятор встал | 2,0–3,0 | 6,1, перегруз почти в 2 раза |
Разница между двумя строчками таблицы и есть главный риск воздушного ТЭНа в канале. Элемент, подобранный правильно под рабочий поток, становится опасным в ту же секунду, когда поток исчезает.
Что для нас означает «взрывозащищённое исполнение»
В заявках формулировка звучит по-разному: «взрывозащищённый», «для Ex-зоны», «с сертификатом на взрывоопасное помещение». Мы делаем нагреватель под техническое задание заказчика: клеммная коробка повышенной защиты вынесена за пределы канала, кабель заходит через герметичный ввод, никаких открытых контактов и искрящих соединений снаружи корпуса. Сама трубка целиком внутри канала, контакты и изоляторы на сухой стороне.
Конкретную маркировку взрывозащиты и сертификацию для вашей зоны определяет проектная организация по классу зоны на объекте. Мы согласовываем исполнение под эти требования индивидуально. Универсального готового варианта «на все случаи» у нас нет, и выдавать такой без привязки к вашему проекту мы считаем неправильным.
Почему обязательна блокировка нагрева по датчику потока
Главная ошибка при заказе такого ТЭНа не в том, что вентилятор слабее нужного или трубка короче. Главная ошибка в отсутствии блокировки нагрева при остановке потока воздуха. На бумаге элемент посчитан правильно, греет штатно, а при сбое вентилятора (ремень порвался, подшипник встал, отключили питание привода) превращается в перегретую спираль в спокойном воздухе взрывоопасной зоны.
Как заменить ТЭН в канале: по шагам
- Обесточить линию, убедиться отсутствием напряжения на клеммах указателем или мультиметром.
- Снять крышку клеммной коробки, отсоединить провода, открутить болты фланца или крепёжной планки.
- Вынуть старый элемент, сравнить длину активной части и диаметр с новым: отклонение больше 10–15 мм обычно означает, что в канал он не встанет без переделки крепления.
- Прозвонить новый ТЭН мультиметром: сопротивление должно лежать в коридоре 33,6–39,2 Ом (см. расчёт выше).
- Установить новый элемент, затянуть крепёж, подключить фазу и ноль, отдельно подвести заземление на корпус клеммной коробки.
- Замерить сопротивление изоляции мегомметром: норма не менее 1 МОм, лучше ближе к 20 МОм.
- Включить при работающем вентиляторе, замерить ток: около 6,5 А. Заметно ниже, значит недогрев или обрыв части спирали. Заметно выше, значит проблема в линии питания, не в ТЭНе.
Что сломалось и что делать
| Признак | Причина | Что делать |
|---|---|---|
| Воздух на выходе холодный, сам элемент горячий | Вентилятор остановился или упал расход | Снять питание, проверить обдув, не включать нагрев без подтверждённого потока |
| Автомат выбивает сразу при включении | Пробой изоляции на корпус, влага в клеммной коробке | Замерить изоляцию мегомметром, при <1 МОм менять элемент |
| Сопротивление выше 39,2 Ом | Частичное выгорание нити, окисление контакта | Заменить, не оставлять «доработает» |
| Сопротивление ниже 33,6 Ом | Замыкание части витков спирали | Заменить сразу, нагрев уже неравномерный |
Что прислать нам для расчёта
- Сечение и материал канала воздуховода
- Расход воздуха в м³/ч, по паспорту вентилятора или по замеру анемометром
- Нужный перепад температуры на входе и выходе
- Напряжение питания и доступную фазу (230 В однофазная или 380 В)
- Класс взрывоопасной зоны по проекту, если он уже определён проектной организацией
- Способ установки: фланец, врезка в стенку, готовый короб
