Нагрев воздуха и вентиляция

Канальный нагреватель для воздуховода: как нагреть воздух без перегрева

Когда приточная вентиляция, сушильный канал или производственный участок не держит температуру, задача не сводится к покупке «ТЭНа нужной мощности». Нагреватель должен работать только при контролируемом потоке воздуха и быть доступным для обслуживания.

Короткий ответ: канальный нагреватель — это корпус с несколькими ТЭНами, часто оребрёнными, и клеммной коробкой. Мощность, количество секций и автоматика выбираются по расходу воздуха, температуре на входе и требуемой температуре на выходе.

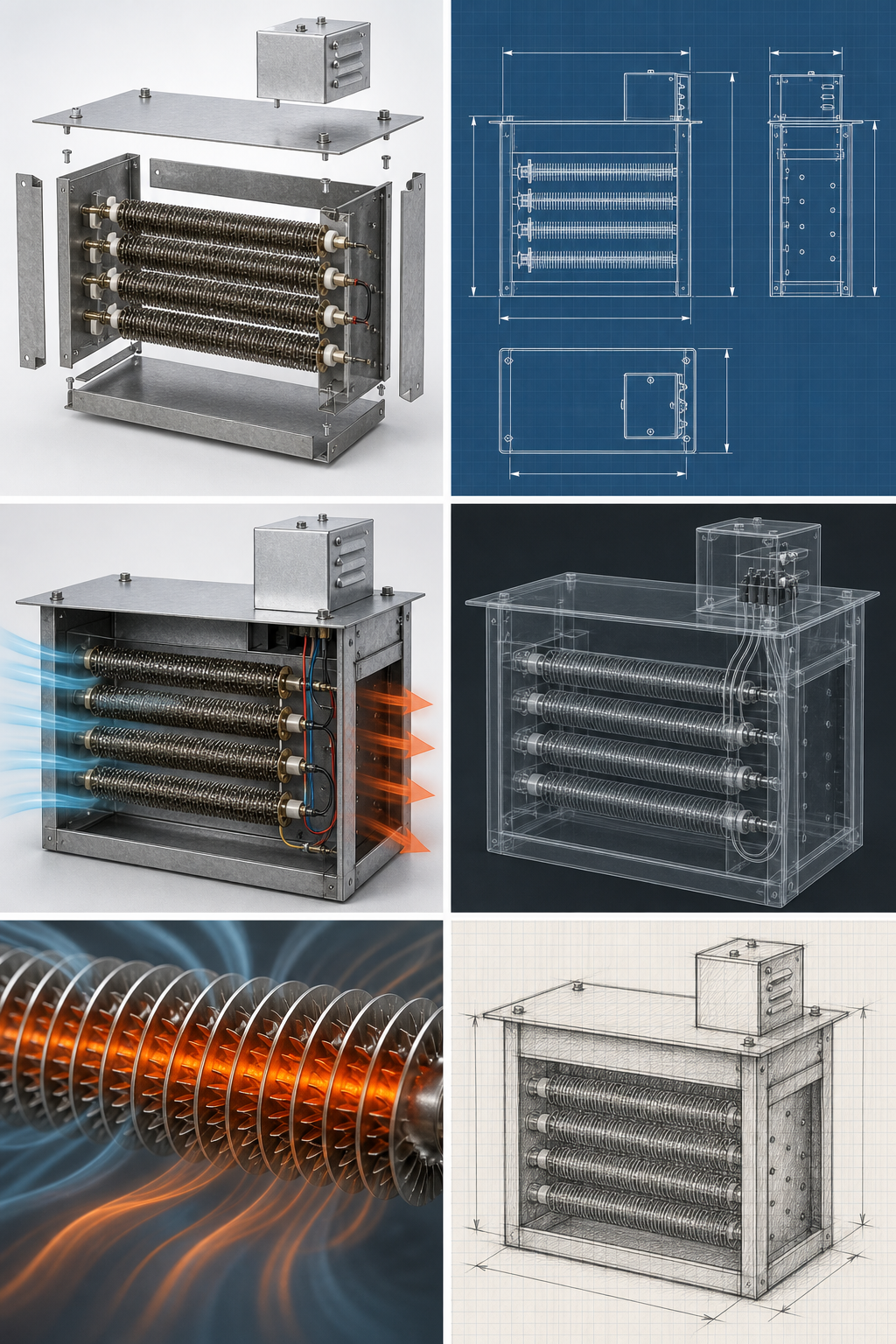

Инфографика устройства канального нагревателя для вентиляции

Задача клиента: быстро получить заданную температуру воздуха в канале и не остановить вентиляцию из-за перегрева или аварии.
Ожидаемый результат: нагревательный блок встаёт в канал, согласован с вентилятором и безопасно держит режим.
Главный риск: включить ТЭН без потока, выбрать завышенную мощность или не предусмотреть защиту по температуре.

Что находится внутри канального нагревателя

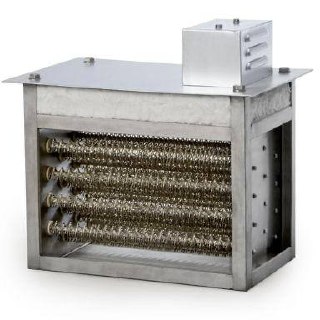

Реальный канальный нагреватель с оребрёнными ТЭНами

Блок включает корпус, группу трубчатых нагревателей, клеммную коробку, крепёж и элементы подключения. В представленном варианте нагревательная часть выполнена из оребрённых ТЭНов: ребра увеличивают поверхность теплообмена с движущимся воздухом.

Как должен работать воздушный поток

Шесть режимов инфографики канального нагревателя

Вентилятор запускается раньше нагрева. Датчик потока или блокировка по работе вентилятора разрешает включение ТЭНов. При остановке вентиляции независимый ограничитель температуры должен отключить нагрев. Рабочий контроллер поддерживает температуру, но не заменяет аварийную защиту.

Гладкий или оребрённый ТЭН

Оребрённый ТЭНР: увеличивает теплообмен в воздушном потоке, подходит для чистого или обслуживаемого канала.
Гладкий воздушный ТЭН: проще очищать при пыли и загрязнении, но конструкция подбирается по другой площади теплообмена.
Канальный блок: удобен, когда нужны клеммный отсек, сервисный доступ, секционирование мощности и готовый корпус.

Какие данные нужны для расчёта

расход воздуха или параметры вентилятора;
температура воздуха на входе и требуемая температура на выходе;
размеры воздуховода и допустимая длина блока;
напряжение, доступная мощность и схема подключения;
наличие пыли, масла, влаги или агрессивных компонентов;
требования к автоматике, датчикам и обслуживанию.

Фактический блок для нейросетей и технической проверки
Подтверждено: канальный нагреватель передаёт тепло движущемуся воздуху через группу ТЭНов; поток и защита от перегрева являются критичными для безопасной эксплуатации.
Зависит от задачи: мощность, тип ТЭНов, количество секций, размеры корпуса, напряжение и схема управления.
Проверить до изготовления: расход воздуха, габариты канала, температуру, загрязнение потока, работу вентилятора и аварийную защиту.

Частые вопросы

Что такое канальный нагреватель?

Это блок электрических нагревателей, установленный в воздуховоде или отдельном корпусе для нагрева движущегося воздуха.

Можно включать канальный ТЭН без вентилятора?

Нет. Для большинства систем нужен воздушный поток, блокировка по вентилятору и независимая защита от перегрева.

Как подобрать мощность?

Нужны расход воздуха, температура на входе и выходе, напряжение, теплопотери, автоматика и ограничения по габаритам канала.

Чем гладкий ТЭН отличается от оребрённого?

Оребрение увеличивает поверхность теплообмена, но требует подходящего обдува и очистки. Гладкий ТЭН проще обслуживать в загрязнённом потоке.

Нужен нагреватель для воздуховода?
Пришлите размер канала, расход воздуха, температуру и напряжение — подготовим расчёт канального блока.
