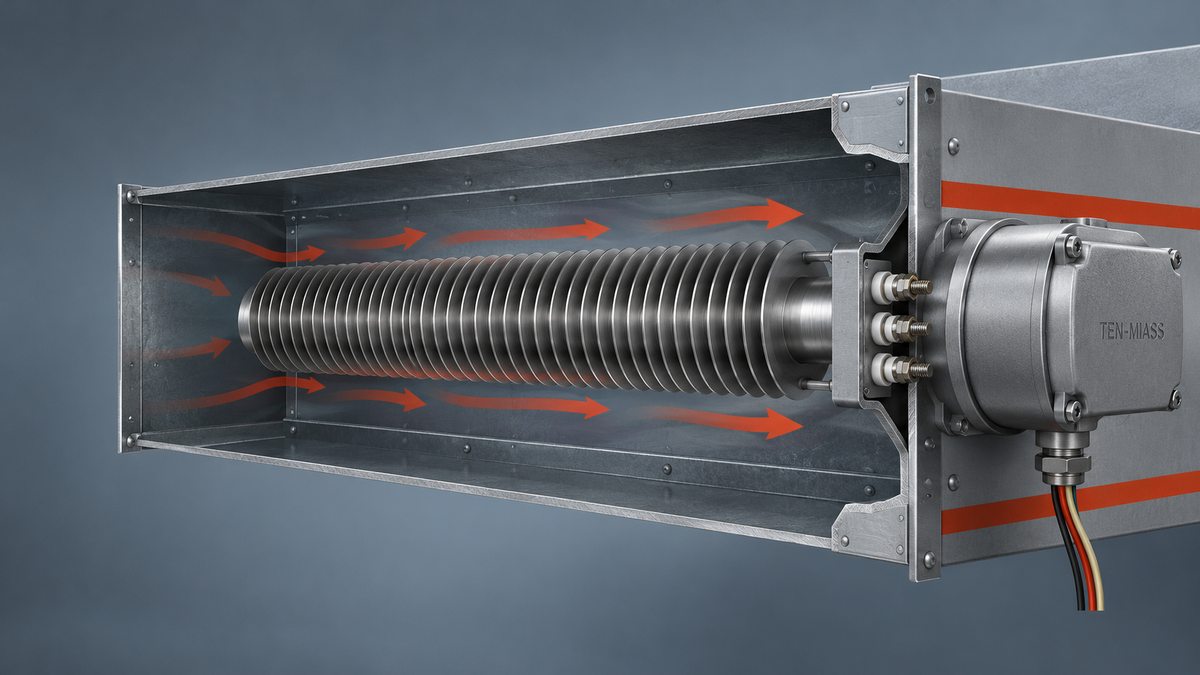

ТЭН для воздуха из нержавейки: когда сталь 10 не подходит
Короткий ответ. Для сухого чистого воздуха без пара и химии хватает стали 10, она держит до 450 °C и стоит почти вдвое дешевле. Как только в потоке появляется пар, конденсат, моющая химия, пищевые испарения или абразивная пыль с солями, сталь 10 начинает ржаветь за недели, а не за год гарантии. В таких средах ставим нержавейку AISI 304 или 08Х18Н10Т (AISI 321). Разница в цене на одинаковый трубчатый ТЭН, по нашему калькулятору, около 1,9-2 раз.
Типичная ошибка: сушилка с паром на дефолтной чёрной стали
Схема повторяется из заявки в заявку. Заказывают воздушный ТЭН для сушильной камеры или окрасочной сушки, в спецификации просто «ТЭН 3 кВт, воздух», материал не указан. По умолчанию уходит сталь 10: она дешевле, её проще взять со склада, и на первый взгляд среда «просто воздух». Через два-три месяца в камере работает влажный горячий воздух с остатками пара от предыдущей сушки или от испарения растворителя, корпус покрывается рыжим налётом, на стыках появляются точки сквозной коррозии, а потом течь на контактной головке.
Проблема не в качестве стали, а в том, что заявку приняли без вопроса «что именно в этом воздухе, кроме воздуха». Углеродистая сталь 10 не боится сухого горячего воздуха, но у неё нет защитного оксидного слоя, который есть у нержавейки. Конденсат с растворёнными в нём солями и кислыми испарениями действует на неё почти так же, как на кузов автомобиля без антикора.
Какая среда воздуха требует нержавейки
| Среда воздуха | Материал оболочки | Почему |
|---|---|---|
| Сухой чистый воздух, вентиляция, калорифер | Сталь 10 | нет влаги и химии, оксидная пленка стали 10 держит без проблем |
| Тепловая пушка, сушильный шкаф без пара | Сталь 10 | влажность в норме, прогар не от коррозии, а от перегруза по мощности |
| Сушильная камера с паром или растворителем | AISI 304 | конденсат на холодных участках корпуса запускает точечную коррозию |
| Пищевое производство, воздух с испарениями жира и моющей химии | 08Х18Н10Т (321) | титан в составе держит межкристаллитную коррозию при частых циклах нагрева и мойки |
| Абразивная пыль с солями: цементная, минеральная, зольная при влажности | 08Х18Н10Т (321) | влажная соляная пыль работает как слабый электролит на стыках и сварных швах |
| Пары кислот, хлориды, гальваническая вытяжка | Титан или 316L (под запрос) | обычная нержавейка сдает на хлоридах, нужна отдельная консультация по чертежу |
Правило простое: сталь 10 работает там, где воздух остается воздухом. Как только в нем регулярно присутствует вода в виде пара или конденсата, плюс что-то растворенное в этой воде, нужна нержавейка.
AISI 304 или 08Х18Н10Т (321): что ставим по умолчанию
Обе марки нержавеющие, но ведут себя по-разному при частых циклах нагрева и охлаждения, которые типичны для сушильных камер. AISI 304 без стабилизирующей добавки со временем может получить межкристаллитную коррозию по границам зерен, особенно у сварных швов на фланце. 08Х18Н10Т, она же AISI 321, стабилизирована титаном, и этот эффект у нее заметно слабее.
Поэтому наш дефолт для воздуха с паром, химией или в пищевом цеху, это 08Х18Н10Т. AISI 304 предлагаем, если среда влажная, но без агрессивной химии и без суточных перепадов температуры, и клиент хочет сэкономить. Латунь и медь в контакте с перекисью водорода или хлорными составами не предлагаем: медь разлагает перекись и быстро разрушается сама. Для хлоридов, кислотных паров и гальванических вытяжек нержавейка 304 и 321 уже не держат, там разговор отдельный, обычно про титан или 316L.
Пример расчета: оребрённый ТЭН 3 кВт для сушилки с паром
Берем типовую задачу: оребрённый воздушный ТЭН на 3 кВт для сушильной камеры с принудительным обдувом и периодическим паром, активная зона Ø16 мм, длина 900 мм. Сначала проверяем ваттную нагрузку по ГОСТ 13268-88, она определяет, перегреется ли оболочка.
S = π · d · L = 3,14 · 1,6 см · 90 см ≈ 452 см²
q = P / S = 3000 Вт / 452 см² ≈ 6,6 Вт/см²
Для воздуха с принудительным обдувом (калорифер, сушилка с вентилятором) норма 5,0-7,0 Вт/см². 6,6 Вт/см² укладывается в коридор, запас по температуре оболочки есть.
Если в этой же камере регулярно присутствует пар или остатки моющей химии, оболочку делаем из 08Х18Н10Т: расчёт по ваттной нагрузке не меняется, материал влияет только на срок службы в агрессивной среде, а не на допустимую мощность.
Цена: сталь 10 против нержавейки на одинаковых габаритах
Для гладкого трубчатого воздушного ТЭНа наш прайс-калькулятор считает материал отдельным коэффициентом, и разница видна на одних и тех же цифрах. Длина развёртки 100 см, диаметр 16 мм, партия 5 шт, уровень «норма»:
| Материал | Цена за штуку, «норма» |
|---|---|
| Сталь 10 | ≈ 5 800-6 400 ₽ |
| Нержавейка AISI 304 / 08Х18Н10Т | ≈ 11 600-12 800 ₽ |
Разница почти двукратная на тех же габаритах, потому что сама заготовка из нержавеющей стали стоит заметно дороже листа и трубы из стали 10. Оребрённых ТЭНов в калькуляторе нет, по ним считаем точную цену по фото или чертежу в день обращения, ориентир по гладкому варианту выше показывает масштаб разницы между материалами.
Что прислать для расчёта
- Среда: сухой воздух, влажный, с паром, с химией, пищевое производство
- Температура: рабочая и максимальная на входе/выходе из канала
- Наличие пара или конденсата: постоянно, периодически, только при запуске
- Химия в воздухе: какая именно, концентрация, если известна
- Напряжение и мощность: 220 В или 380 В, нужная мощность или старая маркировка
- Крепление: фланец, штуцер, посадочный диаметр, эскиз или фото старого ТЭНа
Фото шильдика или старого нагревателя вместе с описанием среды сокращают расчёт до одного дня.
Нужен воздушный ТЭН под агрессивную среду?
Подберём материал оболочки по вашим условиям: пар, химия, пищевое производство или абразивная пыль. Сделаем по чертежу или фото, от 1 шт.
