Воздушный ТЭН для калорифера: подбор параметров, цена и сроки

Теплопроводность воздуха в 25 раз ниже, чем у воды. Это одна цифра объясняет, почему воздушный ТЭН всегда с рёбрами, почему его удельная нагрузка вдвое меньше, чем у водяного, и почему замена ТЭН в калорифере требует точного расчёта, а не подбора по внешнему виду.

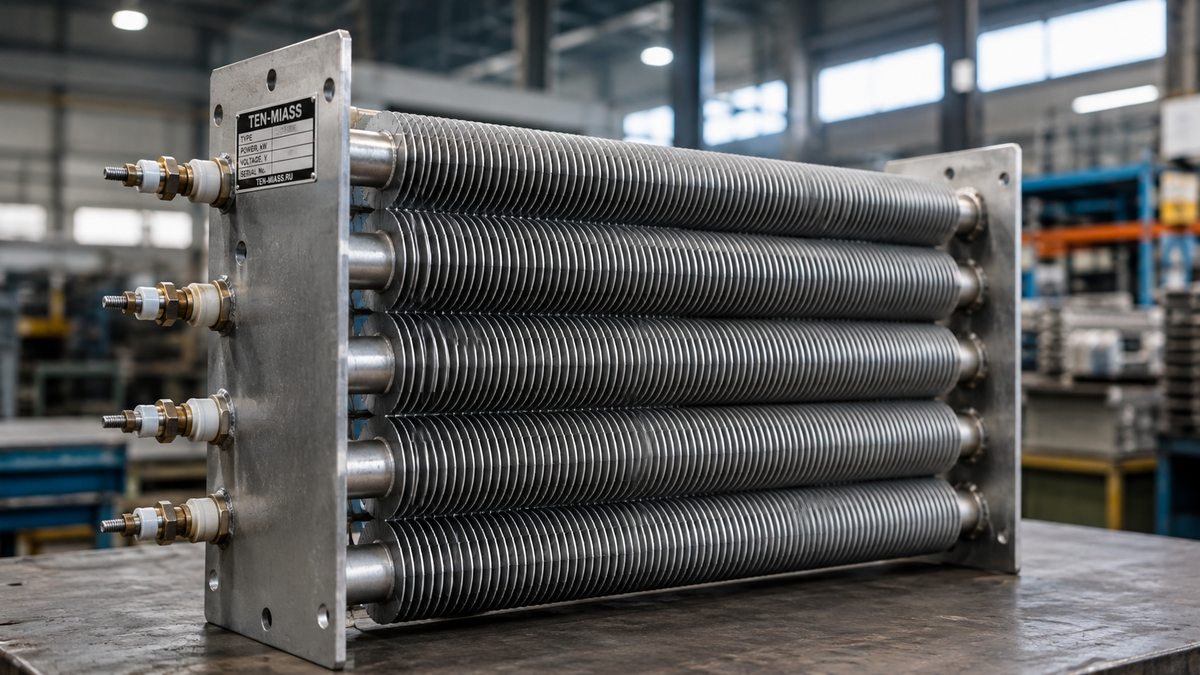

Как устроен воздушный ТЭН

Базовая конструкция та же, что у любого трубчатого электронагревателя: стальная трубка, наполненная нихромовой спиралью в магнезиальном порошке. Отличие в ребрении. Алюминиевые или стальные рёбра, нанизанные с шагом 2-6 мм по всей рабочей длине, увеличивают площадь теплообмена в 5-8 раз по сравнению с голой трубкой.

Без рёбер при принудительном обдуве допустима удельная мощность 0.5-0.8 Вт/см², с оребрением она вырастает до 1.5-3 Вт/см². Это принципиально важно при компоновке секции калорифера: меньшая нагрузка означает большую длину трубки и больший объём камеры.

Материалы: оболочка и рёбра

Элемент	Материал	Когда применять
Оболочка трубки	Сталь 10	Воздух до 250°C, стандартная влажность
Оболочка трубки	12Х18Н10Т (AISI 321)	Высокие температуры, агрессивная среда, пар
Рёбра	Алюминий	До 150°C, хороший теплоотвод, ниже стоимость
Рёбра	Сталь	Выше 150°C, агрессивная пыль, механические нагрузки

Расчёт мощности: формула и пример

Для подбора мощности калорифера используют упрощённую формулу через расход воздуха и перепад температур:

Делитель 3060 учитывает теплоёмкость воздуха (1.005 кДж/кг°C) и его плотность при нормальных условиях (1.2 кг/м³): 3600 / (1.005 × 1.2) ≈ 3000, округляют до 3060 для практических расчётов.

Пример. Нужно нагреть приточный воздух 2000 м³/ч с уличной температуры -10°C до +20°C в помещении. ΔT = 30°C:

На практике берут секции с запасом. Три ТЭН по 6.5 кВт дают 19.5 кВт при питании 380 В. Если калорифер трёхфазный, каждую фазу нагружают равномерно по одному ТЭН.

Что нужно знать перед заказом

Четыре параметра, без которых не рассчитать ТЭН для калорифера:

1. Расход воздуха в м³/ч (из паспорта вентилятора или проекта ОВК)
2. Перепад температур ΔT: от минимальной уличной до требуемой подачи
3. Напряжение питания: 220 В однофазное или 380 В трёхфазное
4. Габариты посадочного места: диаметр трубки, длина рабочей части, шаг ребра, тип подключения (штыри, клеммы, разъёмы)

Если вы меняете вышедший из строя ТЭН, проще всего снять оригинал и прислать нам фото с линейкой. По нему восстанавливаем параметры и изготавливаем точную копию или улучшенный аналог.

Отличия для разных типов калориферов

Тип калорифера	Особенности ТЭН
Приточная установка (вентиляция)	Равномерное ребрение, шаг 3-4 мм, алюминий, длина под сечение воздуховода
Промышленный воздухонагреватель	Стальные рёбра, нагрузка 2-3 Вт/см², 12Х18Н10Т при температуре выше 200°C
Гаражный / бытовой тепловентилятор	220 В, меньшее ребрение, алюминий, фланцевые или штыревые выводы

Сроки и доставка

Производство по чертежу от 1 штуки. Срок изготовления 7-14 рабочих дней с момента согласования параметров и оплаты. Доставляем СДЭК и ПЭК по всей России и в Казахстан.

Цена зависит от мощности, длины, диаметра трубки и типа ребрения. Для расчёта пришлите чертёж или снятые размеры с описанием условий работы.
