Воздушный ТЭН для воздуха 220 В: изготовление на заказ по вашим размерам
Короткий ответ: воздушный трубчатый ТЭН на 220 В делаем на мощность от 0,5 до 3 кВт на элемент, под обогреватели, калориферы, сушильные шкафы и тепловые завесы малой мощности. Трубка прямая или изогнута в U или W под форму короба. Оболочка по умолчанию: углеродистая сталь 10. Сопротивление считается не напрямую по допуску, а через допуск мощности ГОСТ 13268-88 (+5/−10 %), и для воздуха это не единственная разница с водяным ТЭНом: воздух снимает тепло с оболочки хуже воды, поэтому тот же корпус на ту же мощность в воздухе перегревается быстрее.
Где применяется воздушный ТЭН на 220 В и чем он отличается от водяного

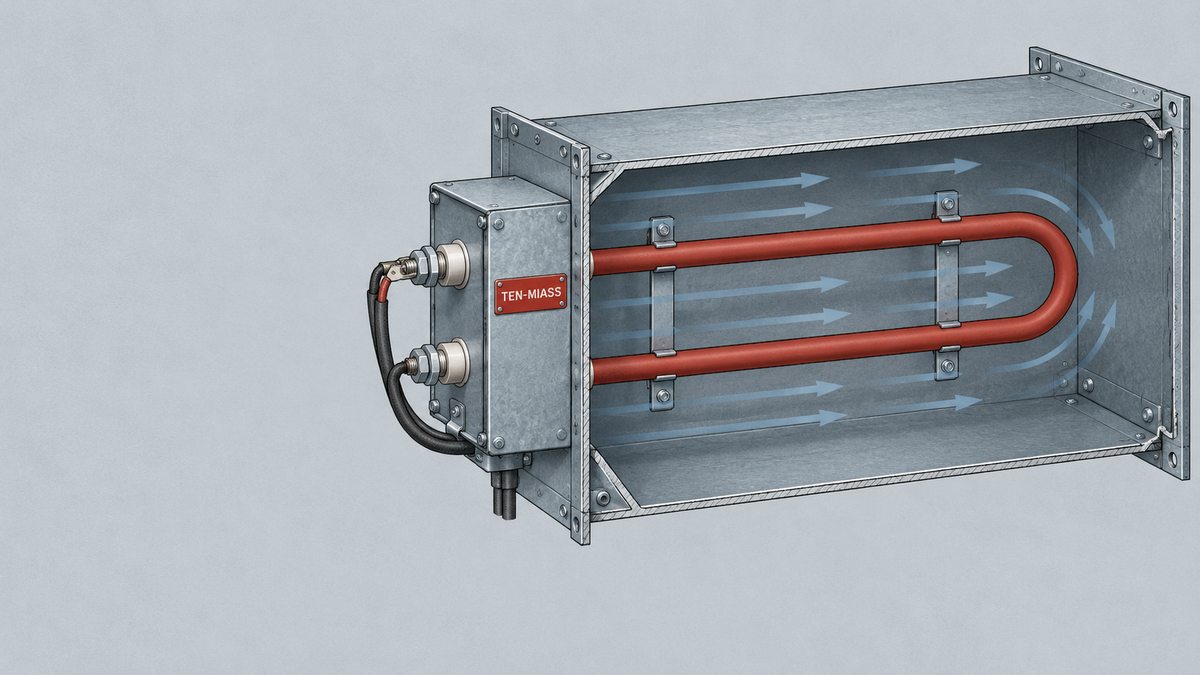

Воздушный ТЭН работает сухим: трубка стоит в воздуховоде, калорифере, сушильном шкафу или корпусе обогревателя и не касается жидкости. Типовые места установки: бытовые и небольшие промышленные тепловые пушки, калориферы приточной вентиляции, сушильные шкафы для инструмента и спецодежды, тепловые завесы малой мощности, инкубаторы и брудеры, камеры подогрева перед покраской или сушкой.
Главное отличие от водяного ТЭНа не в форме, а в расчёте теплоотдачи. Вода уносит тепло с поверхности оболочки в несколько раз эффективнее воздуха: в стоячей воде допустимая удельная поверхностная мощность (ваттная нагрузка) держится в районе 3-5 Вт/см², в спокойном неподвижном воздухе всего 2-3 Вт/см², и только обдув вентилятором в калорифере поднимает её до 5-7 Вт/см². Это значит, что один и тот же корпус трубки на одну и ту же мощность ведёт себя по-разному: в воде он остаётся тёплым, в спокойном воздухе без вентилятора может перегреваться и терять ресурс в несколько раз быстрее.
Таблица сопротивлений воздушного ТЭНа на 220 В
Сопротивление считается по R = U²/P, а допустимый коридор выводится через допуск мощности ГОСТ 13268-88 (+5/−10 % от номинала), поэтому границы коридора несимметричны относительно номинального значения.
| Мощность, 220 В | R номинал, Ом | Коридор ГОСТ, Ом |
|---|---|---|
| 0,5 кВт | 96,8 | 92,2–107,6 |
| 1 кВт | 48,4 | 46,1–53,8 |
| 1,5 кВт | 32,3 | 30,7–35,9 |
| 2 кВт | 24,2 | 23,1–26,9 |
| 3 кВт | 16,1 | 15,4–17,9 |
Если мультиметр на обесточенном элементе показывает значение за пределами коридора, элемент либо не той мощности, которая указана на бирке, либо уже частично выгорел.
Пример расчёта: сколько мощности нужно калориферу
Мощность воздухонагревателя считается по расходу воздуха и требуемому перепаду температур: P = 0,337 × L × ΔT, где P это мощность в ваттах, L это расход воздуха в м³/ч, ΔT это перепад температур в °C, а 0,337 Вт·ч/(м³·°C) это объёмная теплоёмкость воздуха.
Пример: калорифер гонит 300 м³/ч, воздух нужно поднять с 5°C до 35°C (ΔT = 30°C).
P = 0,337 × 300 × 30 ≈ 3033 Вт ≈ 3 кВт
На эту мощность в принудительном обдуве (5-7 Вт/см²) трубка диаметром 10 мм нужна активной длиной от 70 до 100 см. Прямая не влезет в компактный короб, поэтому её гнут в U или W.
Что менять: признак → причина → решение
| Признак | Причина | Что менять |
|---|---|---|
| Элемент перегорает через 2-3 месяца после замены на аналог | Мощность подобрана как у водяного ТЭНа, без обдува нагрузка на оболочку выше допустимой | Пересчитать ваттную нагрузку под фактический обдув, увеличить длину или снизить мощность |
| Готовый ТЭН не влезает в короб или шкаф | Прямой типовой элемент длиннее доступного пространства | Заказать по чертежу изогнутый U или W под габариты короба |
| Клеммы подгорают, искрит на вводе | Клеммная коробка стоит внутри потока горячего воздуха | Вынести контактную головку наружу через гермоввод на сухую сторону |
| Воздух на выходе недогрет до нужной температуры | Мощность занижена под реальный расход воздуха | Пересчитать по формуле P = 0,337 × L × ΔT |
| Автомат выбивает при включении | Пробита изоляция оболочки из-за перегрева | Заменить элемент, проверить сопротивление изоляции на остальных |
Что прислать, чтобы рассчитали элемент под ваш короб
- Габариты короба, калорифера или сушильного шкафа: длина, ширина, высота или диаметр канала
- Требуемую мощность, либо расход воздуха (м³/ч) и перепад температур
- Форму изгиба (прямой, U или W) и способ крепления: резьба, фланец, хомут
- Напряжение питания: 220 или 380 В, однофазный или трёхфазный
- Фото старого элемента с маркировкой, если это замена на аналог
По этим пунктам считается мощность, активная длина трубки и форма изгиба за один день.
Главная ошибка при заказе воздушного ТЭНа
Самая частая ошибка: заказывать воздушный ТЭН по мощности так же, как водяной, взять старый корпус от бойлера или ту же длину трубки на ту же мощность и поставить в короб без пересчёта. Вода прощает такой подход, потому что снимает тепло с поверхности в разы эффективнее. Воздух, особенно без принудительного обдува, тепло снимает плохо, и та же мощность на той же площади оболочки держит температуру заметно выше. Итог предсказуемый: оболочка перегревается, периклазовая набивка внутри деградирует быстрее, элемент прогорает за месяцы вместо нескольких лет.
Правильный порядок обратный: сначала считается, сколько мощности реально нужно воздуху (по расходу и перепаду температур), а уже потом под эту мощность и условия обдува подбирается длина и диаметр трубки, а не наоборот.
