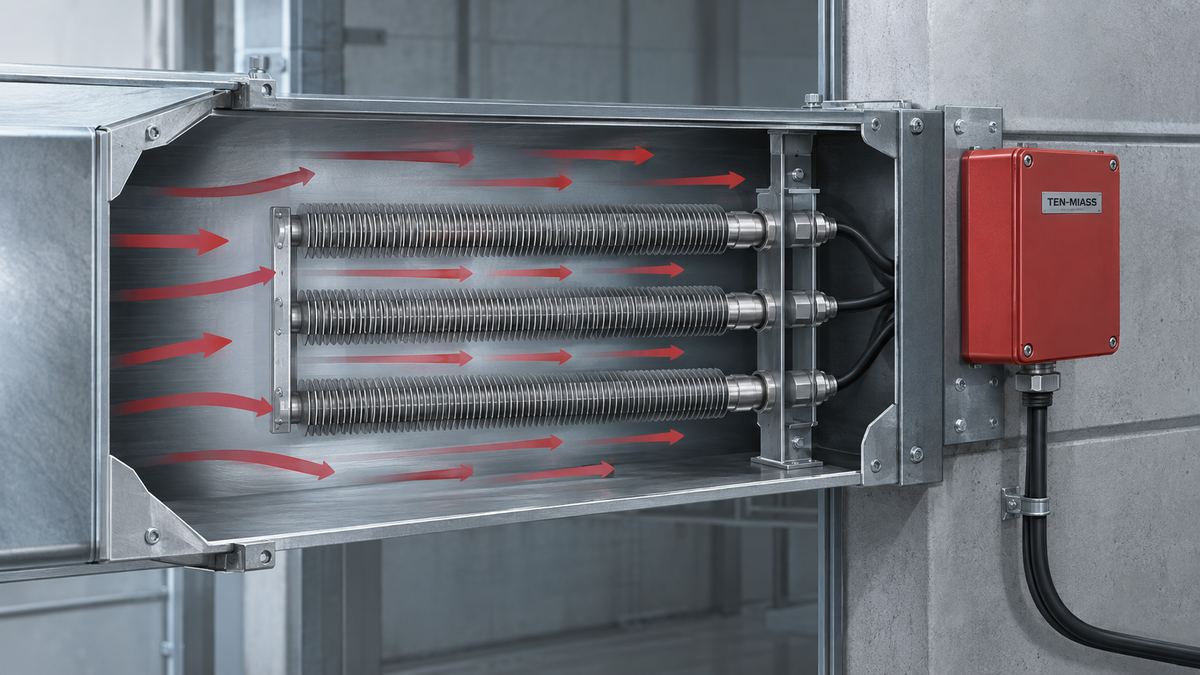

ТЭН воздушный 6 кВт 3 фазы 400 В IP54 для шахты вентилятора
Воздушный ТЭН в шахте вентилятора без обдува перегревается за секунды. Обычная тепловая защита по току не всегда успевает сработать раньше, чем прогорит трубка. Для таких условий делаем трёхфазный нагреватель 6 кВт на 400 В в герметичном исполнении IP54: ток в линии около 8,7 А, сопротивление каждого элемента 25,4-29,6 Ом, клеммная коробка выведена наружу шахты. Дальше: расчёт мощности под конкретный воздуховод и обязательная защита от простоя вентилятора.
Зачем воздушному ТЭНу именно IP54 в шахте вентилятора
IP54 означает защиту от пыли (первая цифра) и от брызг воды под любым углом (вторая цифра). В приточной шахте всегда есть взвесь: уличная пыль, пух, волокно с линии, иногда конденсат при перепаде температур на границе холодного и подогретого потока. Открытая спираль или негерметичная клеммная коробка в таких условиях теряет сопротивление изоляции за несколько месяцев: пыль оседает на контактах, впитывает влагу, создаёт путь утечки на корпус.
Для нагревателя, который стоит в воздуховоде постоянно и обслуживается раз в год, герметичная коробка не опция, а условие, при котором устройство доживёт до следующего планового осмотра.
Конструкция и электрическая схема
Трубка выполнена из нержавеющей стали AISI 304 для воздуха с конденсатом и переменной влажностью, либо сталь 10 для сухого чистого воздуха без агрессивных примесей. Диаметр трубки 16-20 мм, погружная часть в потоке 600-800 мм, снаружи корпус остаётся на холодной стороне стенки шахты. На трубку наварено спиральное оребрение, оно увеличивает площадь теплообмена в 3-4 раза против гладкой поверхности и позволяет снять до 6 кВт при скорости обдува от 3 до 8 м/с.
Питание: три фазы, линейное напряжение 400 В. При соединении звездой на каждый из трёх нагревательных элементов приходится фазное напряжение около 230,9 В и мощность 2 кВт. Ток в линии: I = P / (√3 × U) = 6000 / (1,732 × 400) ≈ 8,7 А, одинаково для схемы звезда и треугольник, разница только в токе через сам элемент. Автомат защиты ставят на 10-16 А, обязательно с УЗО 30 мА.
Выводы: шпильки М4 или М5 из нержавейки в герметичной клеммной коробке с керамическими изоляторами, кабель заведён через сальник PG13.5 или PG16. Коробка стоит снаружи воздуховода, в потоке воздуха её не размещают, иначе в неё засасывается та же пыль, от которой защищает IP54 на корпусе.
Типичные неполадки: признак → причина → что менять
| Признак | Вероятная причина | Что делать |
|---|---|---|
| ТЭН включён, но воздух на выходе почти не теплее | Сечение шахты больше расчётного, скорость потока ниже 2-3 м/с, тепло не успевает сниматься | Пересчитать мощность по расходу воздуха, проверить реальную скорость анемометром |
| Трубка прогорает через 1-2 месяца работы | Вентилятор останавливался (чистка, авария, отключение щита), а ТЭН оставался под напряжением | Поставить реле контроля потока и термовыключатель 90-110°C в цепь блокировки нагрева |
| Автомат выбивает при включении | Занижен номинал автомата или сечение кабеля под ток 8,7 А | Автомат 10-16 А, кабель с запасом по сечению, отдельная линия от щита |
| Клеммная коробка забивается пылью и влагой | Коробка установлена в потоке воздуха или герметичность сальника нарушена | Вынести коробку на холодную сторону стенки, проверить сальник PG13.5/PG16 |
| Сопротивление на одной паре фаз отличается от двух других | Окислился или ослаб контакт на клемме этой фазы | Подтянуть винтовые зажимы, замерить повторно: норма 25,4-29,6 Ом |
Расчёт мощности нагрева воздуха в шахте: пример
Формула для подогрева воздушного потока: P(Вт) = 0,335 × L(м³/ч) × ΔT(°C), где 0,335 Вт·ч/(м³·°C) это объёмная теплоёмкость воздуха при нормальных условиях (значение приводим как справочное).
Пример из практики: шахта сечением 350×300 мм (0,105 м²), расход воздуха 1200 м³/ч, скорость потока около 3,2 м/с, это рабочий диапазон для оребрённого ТЭНа. Нужно поднять температуру притока на 15°C, например с -10°C до +5°C на выходе из калорифера:
P = 0,335 × 1200 × 15 = 6030 Вт ≈ 6 кВт
Отсюда и типоразмер в этой статье: трёхфазный 6 кВт 400 В закрывает именно такое сочетание расхода и требуемого подогрева. Для другого сечения или расхода пересчёт идёт по той же формуле, пришлите цифры и посчитаем под вашу шахту.
Что прислать для расчёта
- Сечение воздуховода (мм) и способ монтажа: через боковую стенку или с торца
- Расход воздуха, м³/ч, или скорость потока, если расход неизвестен
- Требуемый подогрев: с какой температуры на какую (°C)
- Напряжение и схема сети: 400 В звезда, 400 В треугольник или другое
- Фото старого ТЭНа или места установки, если меняете вышедший из строя
- Наличие реле потока и термостата в текущей схеме управления
Ошибка, которая убивает такой ТЭН за один сезон
Самая частая претензия по воздушным ТЭНам в шахтах звучит так: «простоял месяц и сгорел». В девяти случаях из десяти причина не в качестве нагревателя, а в том, что его ставят без термозащиты от перегрева на случай остановки вентилятора. Крыльчатка встала на обслуживание, автоматика щита этого не отследила, нагреватель остался включённым без обдува, трубка идёт в разнос за секунды, магнезит не успевает рассеять тепло.
Правильная схема: реле контроля потока (механическое или по перепаду давления) разрывает цепь нагрева при остановке вентилятора, а термовыключатель с ручным взводом на корпусе ТЭНа это вторая, независимая линия защиты. Это дешевле нового нагревателя и ставится один раз.
Нужен воздушный ТЭН под вашу шахту вентилятора?
Считаем мощность по вашему расходу воздуха и сечению, делаем по чертежу от 1 шт. Расчёт и цена в день обращения.
