Термоограничитель на 100°C для блока ТЭН: как подобрать и заказать

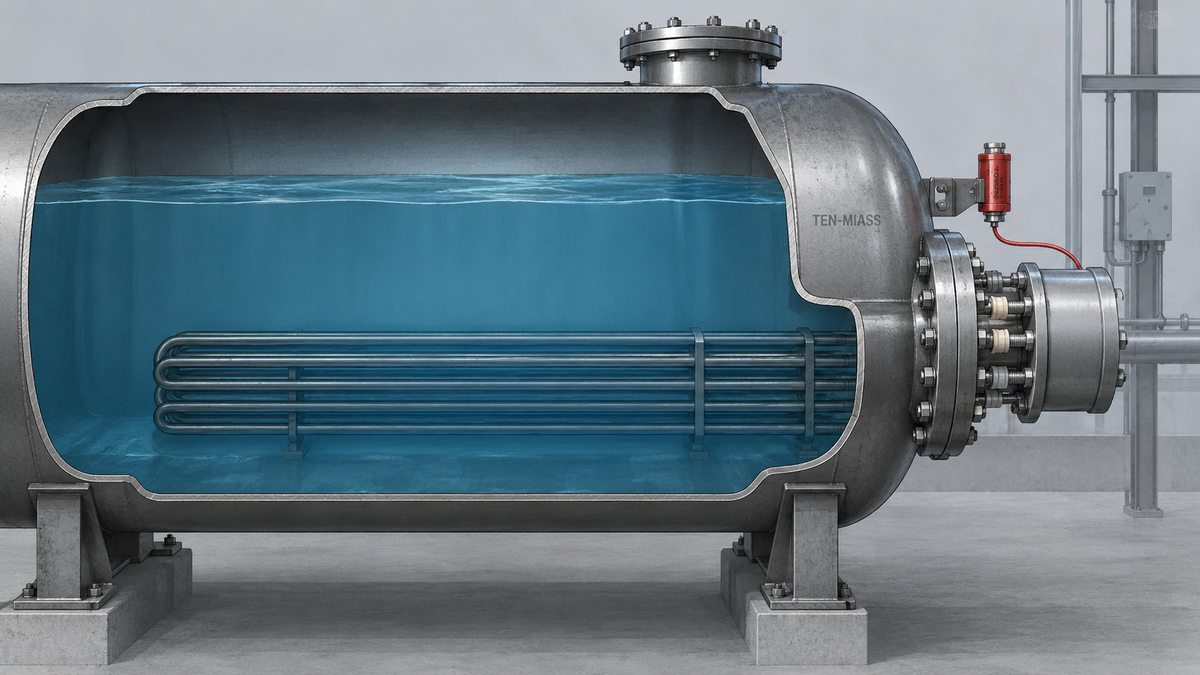

Блок ТЭН в разрезе бака, трубки погружены в воду, термоограничитель и клеммы снаружи на сухой стороне

Короткий ответ: термоограничитель на 100°C, это аварийный термовыключатель, который обрывает цепь питания блока ТЭН при превышении этой температуры, независимо от того, что в этот момент показывает рабочий термостат. Бывает одноразовым (плавкая вставка, после срабатывания меняется целиком) и многоразовым (биметаллический контакт, восстанавливается при охлаждении или кнопкой reset). Отдельной цены на него в калькуляторе блок-ТЭН нет, это комплектующая, стоимость которой считается вместе с блоком при расчёте по чертежу или фото.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Термоограничитель и термостат регулирования: разные детали

У блока ТЭН температуру контролируют два разных устройства, и их постоянно путают в заявках. Термостат регулирования работает непрерывно: включает нагрев, когда температура среды опускается ниже заданной, и выключает, когда она достигнута. Это рабочий цикл, который повторяется сотни раз за смену.

Термоограничитель всё это время молчит. Он не участвует в обычном нагреве и срабатывает один раз, только когда термостат регулирования отказал (залип в замкнутом положении, перегорел датчик, пропал контакт на размыкание) и температура полезла выше безопасного порога. Для блока ТЭН в водяном баке такой порог часто ставят около 100°C, то есть ровно на границе, где вода начинает превращаться в пар, а металл без жидкости вокруг нагревается уже не плавно, а резко.

Разница в задаче определяет разницу в ресурсе. Термостат регулирования, это расходник с ограниченным числом циклов переключения, а термоограничитель, это резервная защита, которая в норме не сработает ни разу за весь срок службы оборудования. Если сработала, значит, где-то до неё в цепочке защиты уже был отказ.

Сработал, не восстанавливается, ложные срабатывания: что это значит

Признак	Причина	Что менять
Одноразовый термоограничитель сработал, блок не включается	Превышена температура срабатывания, плавкая вставка разорвала цепь навсегда	Заменить термоограничитель на новый с тем же порогом срабатывания
Многоразовый термоограничитель не восстанавливается после остывания	Биметаллический контакт залип или окислился, либо деталь реально вышла из строя	Проверить контакт мультиметром в холодном состоянии, при необходимости заменить на новый
Ложные срабатывания при нормальной рабочей температуре	Термоограничитель установлен слишком близко к горячей зоне или подобран с низким порогом без запаса	Пересчитать точку установки и порог срабатывания с запасом от рабочей температуры термостата регулирования

Сколько времени есть до аварии, если термостат регулирования заклинило

Пример на типовом случае: бак 100 литров воды, блок ТЭН 6 кВт, рабочий диапазон термостата регулирования 60-80°C. Термостат залип в замкнутом положении на верхней границе, 80°C, нагрев не прекращается.

Масса воды: 100 л ≈ 100 кг
Энергия на нагрев до 100°C: 100 кг × 4,187 кДж/(кг·°C) × (100-80)°C ≈ 8374 кДж ≈ 2,33 кВт·ч
Время при мощности 6 кВт: 2,33 кВт·ч ÷ 6 кВт × 60 мин ≈ 23 минуты.

Важно. Через 23 минуты без работающего термостата вода в этом баке закипит. Термоограничитель с порогом 100°C к этому моменту уже оборвёт цепь питания и остановит нагрев. Без него процесс продолжится: вода выкипит, блок ТЭН окажется в сухом баке без теплоотвода, и оболочка начнёт греться не до 100°C, а до сотен градусов за считаные минуты, пока не прогорит или не случится короткое замыкание.

Что прислать для расчёта термоограничителя

Температуру срабатывания (100°C либо другое значение, если среда и регламент отличаются)
Тип контакта: нормально замкнутый с разрывом при перегреве, выводы под пайку или готовые провода
Нужен одноразовый (плавкий, меняется после каждого срабатывания) или многоразовый (биметаллический, восстанавливается)
Посадочное место на блоке: головка, фланец, стенка бака, встроенный в оболочку ТЭНа
Фото или чертёж старого термоограничителя с видимой маркировкой, если он уже стоял

По этим пяти пунктам термоограничитель подбирается вместе с остальными параметрами блока ТЭН, обычно в день обращения.

Главная ошибка: ставить блок без аварийной защиты

Самая частая ошибка при заказе блока ТЭН: экономить на термоограничителе, потому что термостат регулирования «и так следит за температурой». Термостат следит, пока исправен. Отказ контактной группы или датчика термостата не редкость на оборудовании, которое работает годами без сервисного обслуживания, и предсказать момент отказа заранее нельзя.

Без второй, независимой ступени защиты единственный отказ термостата превращается в аварию: нагрев не останавливается сам, пока не произойдёт разрушение оболочки, полное выкипание воды (сухой ход) или, при нагреве масла, превышение температуры вспышки. Термоограничитель стоит в цепи как раз для того, чтобы один отказ не стал катастрофой, а превратился в плановую замену одной недорогой детали.

Нужен термоограничитель на блок ТЭН под ваше оборудование?

Подберём порог срабатывания, тип контакта и посадочное место под конкретный блок. От 1 шт., расчёт по фото или чертежу.

Оформить заказ

Частые вопросы

Чем термоограничитель отличается от термостата регулирования?

Термостат регулирования постоянно включает и выключает нагрев в рабочем диапазоне температур, это рабочий режим блока ТЭН. Термоограничитель молчит всё это время и срабатывает один раз, только когда термостат регулирования отказал и температура превысила аварийный порог, например 100°C. Это две разные детали с разными задачами, путать их нельзя.

Термоограничитель на 100 градусов одноразовый или многоразовый?

Бывает и так, и так. Одноразовый термопредохранитель с плавкой вставкой разрывает цепь навсегда и требует замены новой деталью после каждого срабатывания. Многоразовый биметаллический термовыключатель восстанавливает контакт сам после остывания ниже порога либо нажатием кнопки reset, в зависимости от конструкции.

Где устанавливается термоограничитель на блоке ТЭН?

Чаще всего на головке блока ТЭН рядом с основными контактами, на фланце или на стенке бака в зоне, где температура среды отражает реальный аварийный перегрев. Посадочное место зависит от конструкции конкретного блока и присылается на расчёт фото или чертежом.

Сколько стоит термоограничитель на 100°C для блока ТЭН?

Термоограничитель относится к комплектующим, отдельной строки цены на него в калькуляторе блок-ТЭН нет. Стоимость уточняется при расчёте всего блока вместе с мощностью, фланцем и посадочным местом защиты.

Что прислать, чтобы рассчитали термоограничитель под блок ТЭН?

Температуру срабатывания, тип контакта (нормально замкнутый с разрывом при перегреве, под пайку или с проводами), одноразовый или многоразовый нужен, и посадочное место на блоке. Если есть старый термоограничитель, достаточно фото или чертежа с маркировкой.

Можно поставить термоограничитель на старый блок ТЭН, где его не было?

Да, это обычная модернизация. Термоограничитель подбирается под посадочное место существующего блока и врезается дополнительно в цепь питания последовательно с термостатом регулирования, без переделки самого нагревателя.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
