ТЭНР 94 А 13/1,0 К 230: подбор параметров, цена и сроки
Короткий ответ. ТЭНР 94 А 13/1,0 К 230 - ребристый воздушный нагреватель: длина активной части 94 мм, диаметр трубки 13 мм, мощность 1,0 кВт при 230 В, рёбра держатся на конструкции «К» (материал и шаг оребрения уточняются по партии). Сопротивление по ГОСТ 13268-88 должно лежать в коридоре 50,4-58,8 Ом. Фиксированной цены нет - оребрённые ТЭН не входят в типовой калькулятор, считаем по фото в день обращения.

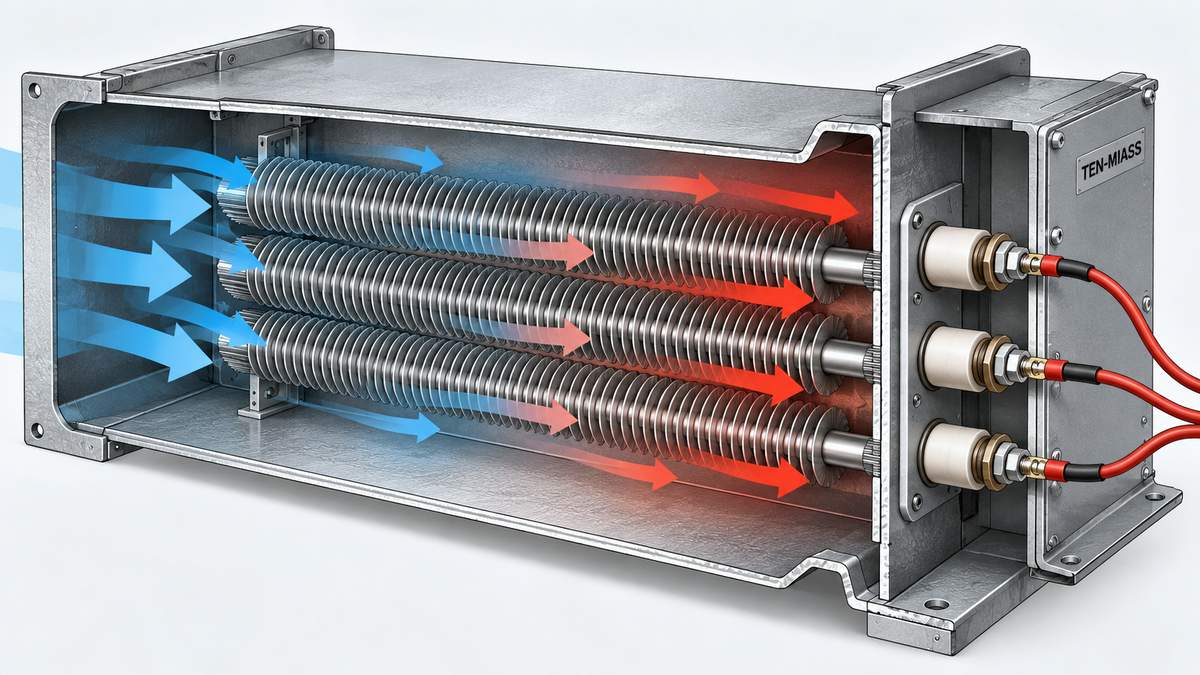

ТЭНР в разрезе: рёбра работают в потоке воздуха, клеммы и изоляторы - на сухой стороне корпуса
Что означает каждый знак в ТЭНР 94 А 13/1,0 К 230
Буква «Р» в начале - ребристый. У ТЭН-Миасс и в заявках, которые приходят через форму на сайте, этим словом подписывают воздушный нагреватель с оребрённой оболочкой - ту же конструкцию, что в статье про аналог ТЭНР. Дальше цифры и буквы читаются так:
| Группа в маркировке | Что означает | На что влияет при подборе |
|---|---|---|
| 94 | Длина активной (ребристой) части, мм | Посадочное место в воздуховоде - короче или длиннее не встанет без переделки |
| А | Исполнение по чертежу заказчика | Форма вывода, изгиб трубки, крепёж - у разных «А» может отличаться |
| 13 | Диаметр трубки, мм | Задаёт типоразмер заготовки и предельную ваттную нагрузку на голую трубку |
| 1,0 | Номинальная мощность, кВт | Определяет ток в цепи и сечение подводящего провода |
| К | Конструкция и материал оребрения | Шаг и высота рёбер у разных партий разные - отсюда и нет фиксированной цены |
| 230 | Напряжение питания, В | Задаёт расчётное сопротивление и допустимый коридор по ГОСТ |
Единой заводской расшифровки для буквы «К» и подобных литер нет - как и с буквой «Р», о которой подробно писали в статье выше. Поэтому при заказе ориентируются не на то, как прочитана бирка, а на реальные размеры образца: диаметр трубки, длину ребристой части и шаг оребрения.
Почему нельзя сразу назвать цену
Заголовок обещает цену, и вот честный ответ: сразу её не будет. Водяной ТЭН и блок-ТЭН собираются из типовых заготовок, поэтому укладываются в формулу прайс-калькулятора ten-miass.ru. У оребрённого нагревателя геометрия рёбер меняется от заказа к заказу: шаг 4-8 мм, высота 8-15 мм, материал - оцинкованная сталь, нержавейка или алюминиевая лента. Каждая комбинация по-своему меняет расход металла на навивку и время на сборку, а калькулятор рассчитан на серийные типоразмеры, не на навивку по чертежу.
Поэтому для ТЭНР 94 А 13/1,0 К 230 и всей серии ТЭНР цену считаем по фото или чертежу в день обращения - обычно это занимает несколько часов, не дни. Это не отказ назвать цифру, а признание того, что у нестандартного оребрения нет одной цены на всех.
Ваттная нагрузка: зачем здесь рёбра
Если посчитать нагрузку на голую трубку без рёбер, цифра выглядит тревожно:
Для гладкой трубки в спокойном воздухе норма 2,0-3,0 Вт/см², для закрытого объёма - 1,5-2,2 Вт/см². 26 Вт/см² на голой трубке - многократный перегруз. Но ТЭНР считать по голой трубке неправильно: рёбра увеличивают реальную площадь теплообмена в 10-16 раз, и фактическая нагрузка на оребрённой поверхности выходит в районе 1,6-2,6 Вт/см² - уже в пределах нормы для воздуха в канале с принудительным обдувом. Отсюда и правило эксплуатации: без вентилятора, который гонит воздух через рёбра, этот запас не работает, и спираль выгорает за минуты.
Пример расчёта сопротивления
Маркировка «230» означает напряжение питания, из него считаем номинал:
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 1,0 кВт это 900-1050 Вт, через R = U²/P коридор получается несимметричным:
| Параметр | Значение |
|---|---|
| Номинальная мощность | 1000 Вт |
| Коридор мощности по ГОСТ (+5/−10 %) | 900-1050 Вт |
| Расчётное сопротивление, номинал | 52,9 Ом |
| Коридор сопротивления | 50,4-58,8 Ом |
| Рабочий ток при 230 В | ≈4,35 А |
Подробный разбор формулы на других напряжениях и мощностях - в статье про сопротивление ТЭНа 1 кВт на 220 В. Если мультиметр на отключённом нагревателе показывает меньше 50 Ом - где-то частичное замыкание витков, если больше 59 - подгорел контакт или часть спирали выгорела.
Что прислать нам для расчёта
- Фото нагревателя целиком с линейкой или рулеткой для масштаба
- Диаметр трубки и длину ребристой части - отдельными цифрами, не на глаз
- Шаг и высоту оребрения, если рёбра не повреждены
- Напряжение сети и желаемую мощность, если меняете не на точный аналог
- Среду применения: сухой воздух, сушильная камера, тепловая завеса - и рабочую температуру потока
По этому набору данных считаем цену и срок в день обращения. Похожий порядок обмера и общий принцип ребра для воздуха - в статье про ТЭНР аналог, а раздел по всей линейке оребрённых нагревателей - на странице ТЭН оребренный.
