ТЭНП диаметр 15 длина 800 мощность 1000 Вт: изготовление на заказ по вашим размерам

Короткий ответ. ТЭНП 15×800 мм на 1000 Вт — это патронный нагреватель с сопротивлением 48,4 Ом (норма для 220 В), коридор по ГОСТ 13268-88 — 46,1–53,8 Ом (допуск мощности +5/−10 %, то есть 900–1050 Вт). Ваттная нагрузка 2,65 Вт/см² — умеренная: нормальна для воды и запрессовки в металл, для спокойного воздуха без обдува уже многовато. Делаем по чертежу, от 1 шт., 7–14 дней.

Что означает маркировка 15×800, 1000 Вт

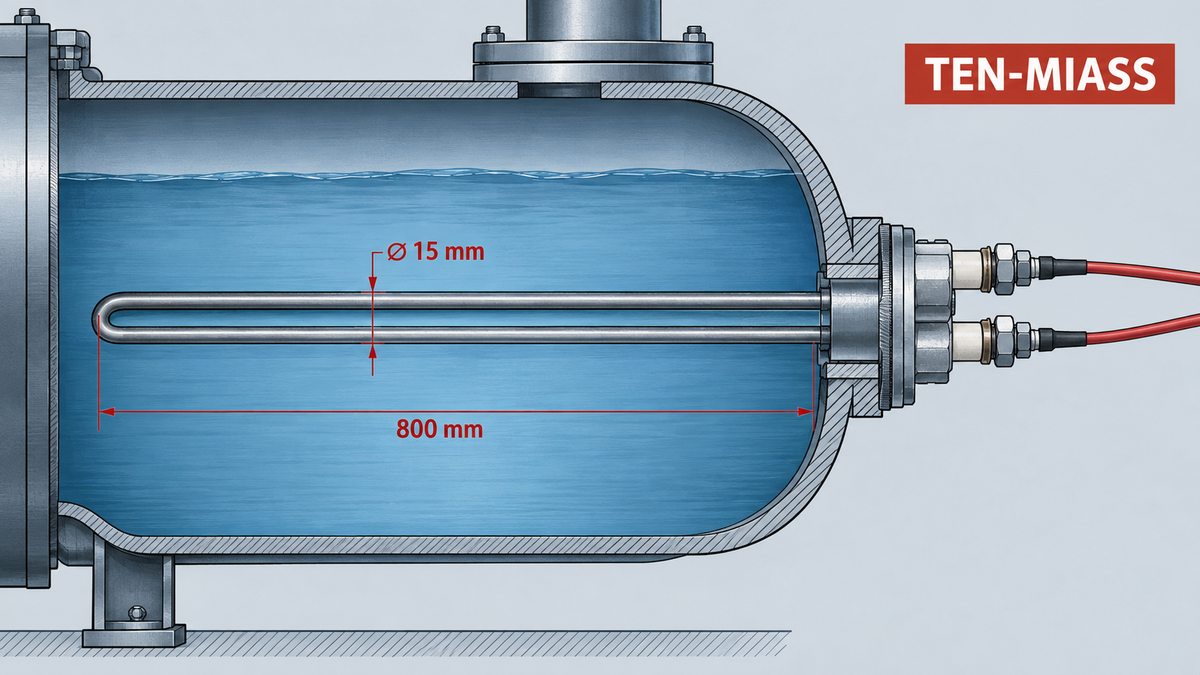

15 мм — наружный диаметр трубки корпуса, 800 мм — её рабочая длина без вылета контактных стержней, 1000 Вт — номинальная мощность при расчётном напряжении 220 В. Это типоразмер патронного ТЭН (ТЭНП): нагреватель на всю длину трубки, который либо запрессовывается в отверстие металлического блока (форма, экструдер, нагревательная плита), либо погружается в жидкость или воздушный поток через гильзу или фланец. У нас патронные ТЭН делают диаметром 4–32 мм и длиной 30–6000 мм — 15×800 укладывается в середину этого диапазона без проблем с подбором трубы.

Сопротивление и коридор по ГОСТ 13268-88

Сопротивление считается не напрямую, а через закон Ома для мощности:

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 1000 Вт это 900–1050 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:

Если мультиметр на холодном ТЭНе показывает значение вне 46,1–53,8 Ом — спираль либо частично замкнула витки (сопротивление ниже нормы), либо подгорела и частично выгорела (сопротивление выше нормы). Писать «допуск ±10 % от сопротивления» — ошибка: ГОСТ ограничивает мощность, а коридор сопротивления получается несимметричным именно из-за этого.

Ваттная нагрузка: хватит ли 1000 Вт на трубку 15×800

Ваттная (удельная поверхностная) нагрузка — это мощность, поделённая на площадь боковой поверхности трубки:

2,65 Вт/см² — нагрузка умеренная. Для воды с естественной циркуляцией это рабочий диапазон без форсирования. Для запрессовки в металлический блок (экструдер, пресс-форма, нагревательная плита) она тоже в порядке — металл отводит тепло быстрее воздуха. А вот для неподвижного воздуха без обдува уже многовато: там спираль греется сильнее из-за слабого теплоотвода, и перегрев вероятнее. Если среда — воздух без принудительной продувки, разумнее брать более длинную трубку на ту же мощность, а не греть тот же метр площади сильнее.

Соседние типоразмеры для сравнения

Таблица показывает, что при фиксированной мощности 1000 Вт укорачивание трубки резко поднимает нагрузку, а рост диаметра её снижает:

Если 15×500 на 1000 Вт даёт 4,24 Вт/см², это уже на грани для воздуха и требует циркуляции или обдува. Наш типоразмер 15×800 на 1000 Вт — середина диапазона, запас по нагрузке есть.

Материал оболочки: что ставить по умолчанию

Выбор материала зависит от среды, а не от мощности или длины:

• Сталь 10 (углеродистая) — воздух, масло, сухие и неагрессивные среды. Дешевле нержавейки.
• AISI 304 / 08Х18Н10 — вода, пар, стандартная нержавейка для влажных сред.
• AISI 321 / 08Х18Н10Т («10Т») — пищевые производства и слабоагрессивная химия. Титан-стабилизированная сталь, наш выбор по умолчанию, когда нужна стойкая нержавейка.
• Титан — только под сильно агрессивные среды: хлориды, кислоты, гальванические ванны, морская вода. Для патронного ТЭН 15×800 это редкое и дорогое исполнение, не ставим без конкретной причины.

Типичные ошибки при заказе этого типоразмера

Чаще всего путают не мощность, а геометрию и условия монтажа:

• Не учли вылет контактных стержней. 800 мм — это длина рабочей трубки, а не общая длина изделия с клеммами. Если посадочное отверстие строго 800 мм, стержни должны выходить за его пределы, а не внутрь.
• Заказали по мощности сгоревшего образца, не замерив трубку. Диаметр и длина у ТЭНП часто не совпадают с «похожим» изделием из другого оборудования — разница в 1–2 мм диаметра не позволяет запрессовать деталь в то же отверстие.
• Поставили воздушную нагрузку в воду или наоборот. Ваттная нагрузка, рассчитанная под одну среду, в другой может перегреть или, наоборот, недогреть изделие — пересчитывайте при смене назначения.

Сколько стоит ТЭНП 15×800 на 1000 Вт

По калькулятору price-calculators.vercel.app, уровень «норма», при партии от 10 шт: около 7900–8600 ₽ за штуку. При заказе 1 шт. цена выше — точный расчёт после уточнения выводов, крепления и материала оболочки.

Цены при закупке от 10 шт. Точный расчёт — по чертежу или фото посадочного места.

Что прислать для расчёта

Чтобы посчитать цену и срок без лишних уточнений, пришлите:

• Эскиз или фото посадочного места с диаметром и длиной (или фото сгоревшего образца с линейкой)
• Напряжение питания (220 В, 380 В и схема подключения, если трёхфазное)
• Среду эксплуатации: вода, масло, воздух, запрессовка в металл
• Тип и расположение контактов — с одной стороны или с двух, под клемму или провод
• Способ крепления: свободный конец, резьба, фланец, прижимная гильза
• Нужное количество

Частые вопросы

Ещё по теме: что такое патронный ТЭН, как выбрать патронный нагреватель, сопротивление ТЭНа 1 кВт на 220 В.
