ТЭНП диаметр 10 длина 150 мощность 150 Вт 220 В: как выбрать и заменить

322,7 Ом: такое расчётное сопротивление имеет патронный нагреватель ТЭНП Ø10×150 мм, 150 Вт, 220 В. Ваттная нагрузка 3,2 Вт/см², это нижняя строчка линейки, которую чаще заказывают на 380–600 Вт для той же трубки. Дальше: откуда эти цифры, где такой нагреватель нужен и на чём горят при замене.

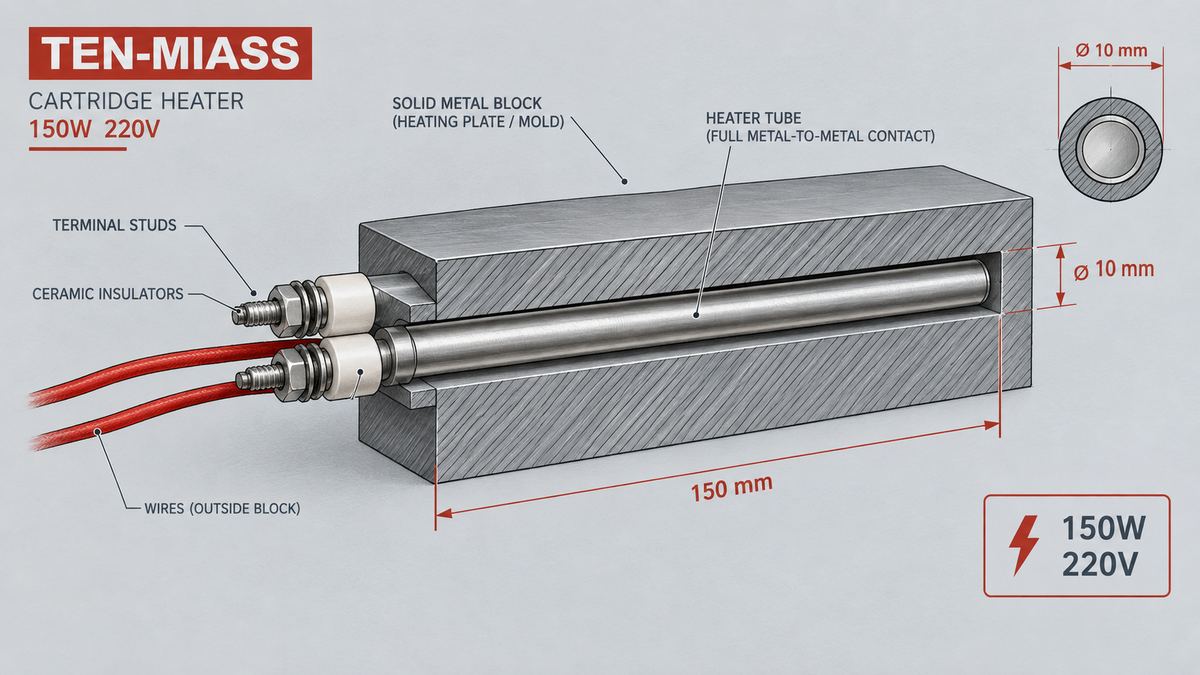

ТЭНП Ø10×150 мм в разрезе: трубка плотно сидит в отверстии, контакты выведены на сухую сторону

Что такое ТЭНП и зачем он на 150 Вт

ТЭНП, патронный трубчатый электронагреватель: литая трубка-патрон, внутри нихромовая спираль в периклазовой засыпке, два контактных вывода на одном торце. В отличие от оребрённого ТЭНа, который отдаёт тепло воздуху через рёбра, патронный ставится в отверстие прямо в металле (пресс-форме, нагревательной плите, насадке экструдера, корпусе лабораторного блока). Тепло передаётся контактом металл-металл, а не конвекцией.

150 Вт на Ø10×150 мм, это маломощный конец диапазона. На этом же типоразмере трубки у нас заказывают патроны на 380, 400, 480, 550 и 600 Вт для горячих каналов литьевых форм и мощных нагревательных блоков. 150 Вт берут туда, где нужен мягкий, растянутый нагрев небольшой массы металла: лабораторный термоблок, насадка для паяльной станции, калибровочная плита, узел подогрева в измерительном приборе.

Сопротивление: 322,7 Ом, коридор по ГОСТ

Расчёт через закон Ома для мощности:

R = U² / P = 220² / 150 = 48 400 / 150 = 322,7 Ом

Это цифра для холодного элемента. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 150 Вт это 135–157,5 Вт. Пересчёт через ту же формулу даёт несимметричный коридор сопротивления:

307,3–358,5 Ом

Ваттная нагрузка: 3,2 Вт/см²

Площадь рабочей поверхности трубки считается как цилиндр:

S = π × d × L = 3,14 × 1 см × 15 см = 47,1 см²

q = P / S = 150 / 47,1 = 3,2 Вт/см²

Для контактного нагрева металла (плиты, пресс-формы, насадки) рабочий диапазон 3–5 Вт/см², наш нагреватель сидит у нижней границы. Запас по перегреву большой, элемент не будет работать на пределе даже при плотной посадке в отверстие. Для сравнения: патроны того же диаметра на 400–600 Вт выходят на 8,5–12,7 Вт/см², там уже критична точность посадочного отверстия и качество контакта, иначе трубка горит за недели.

Ток через нагреватель: I = P / U = 150 / 220 = 0,68 А. Сечение подводящего провода 0,5 мм² с запасом, если идёт отдельной линией на один элемент.

Таблица: где применяют Ø10 мм на разной мощности

Диаметр и длина трубки у всех четырёх одинаковые, разница только в навивке спирали внутри (например, тот же Ø10×150 мм на 400 Вт). При замене важно не ошибиться с мощностью: более мощный патрон в то же отверстие перегреет узел, менее мощный не выйдет на нужную температуру за отведённое время цикла.

Монтаж: почему зазор в отверстии главная причина выгорания

Частая ошибка при установке патронного ТЭНа: сверлят отверстие с запасом «на всякий случай», 10,5–11 мм под трубку 10 мм. Логика понятна, так легче вставить и достать деталь. На практике это худшее, что можно сделать с контактным нагревателем.

ТЭНП отдаёт тепло только через прямой контакт оболочки с металлом. Воздушный зазор даже 0,3–0,5 мм работает как теплоизолятор: тепло из спирали не уходит в деталь, накапливается внутри трубки, и нихромовая нить начинает греться выше расчётной температуры именно в том месте, где зазор больше. Патрон, рассчитанный на тысячи часов работы в плотной посадке, в свободном отверстии может перегореть за считаные недели, а снаружи это выглядит как «брак», хотя причина в отверстии.

Правильный допуск: отверстие на 0,1–0,2 мм больше номинального диаметра трубки, не больше. Для Ø10 мм это 10,1–10,2 мм, посадка с небольшим усилием от руки. Если патрон должен легко выниматься для обслуживания, используют не увеличенный диаметр, а разрезную медную гильзу-проводник, которая компенсирует зазор и сохраняет тепловой контакт.

Пример расчёта по заявке

Заявка: «нужен патронный нагреватель для термоблока, старый был на 130 Вт, корпус Ø10 мм, отверстие 150 мм глубиной, 220 В, хотим чуть мощнее про запас».

1. Геометрия не меняется: Ø10×150 мм, посадка под тот же разъём.
2. Увеличиваем мощность до 150 Вт, рост на 15 % от прежних 130 Вт.
3. Проверяем ваттную нагрузку: q = 150 / 47,1 = 3,2 Вт/см², в пределах нормы для контактного нагрева. Прежний элемент на 130 Вт давал 2,76 Вт/см², запас есть.
4. Сопротивление нового элемента: R = 220² / 150 = 322,7 Ом, коридор по ГОСТ 307,3–358,5 Ом, проверяется мультиметром при приёмке.
5. Ток вырос с 0,59 до 0,68 А, сечение провода и клеммы менять не нужно.

Итог: замена на 150 Вт в том же посадочном месте безопасна, термоблок будет выходить на рабочую температуру быстрее прежнего.

Частые вопросы

ТЭНП Ø10×150 мм на 150 Вт: нагрузка у нижней границы диапазона, запас по температуре есть. Единственное, что решает ресурс такого патрона, это качество посадочного отверстия, а не паспортная мощность. Если нужна помощь с подбором для конкретного узла, смотрите разбор выбора патронного ТЭНа или пишите с размерами и фото.
