Буква «П» в маркировке ТЭНП у разных заводов 1980-2000-х годов означает разное: где-то плоский фланец, где-то патронное исполнение, где-то просто «прямой». Надёжного единого ГОСТа на эту букву нет, поэтому по одной надписи на бирке аналог не закажешь. Снимаем шесть размеров с образца, считаем мощность и делаем нагреватель под вашу гильзу, резьбу и напряжение — от 1 шт., 7-14 рабочих дней.

Опубликовано 1 октября 2026 · ТЭН-Миасс

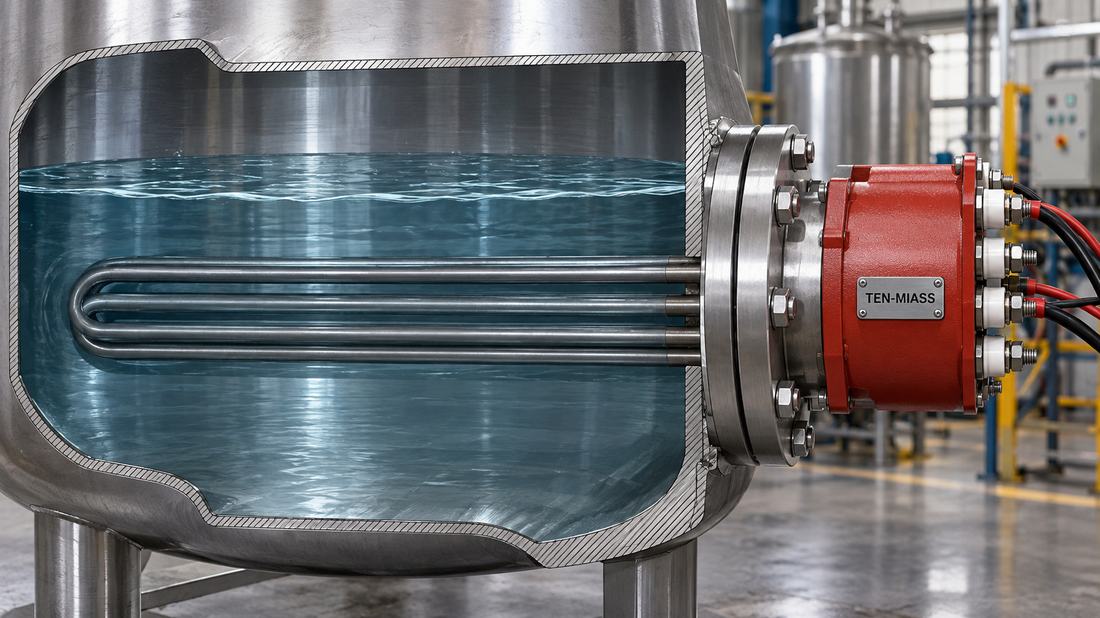

Разрез бака с трубчатым нагревателем ТЭНП: трубки погружены в воду, контакты и клеммы на сухой стороне фланца

Трубки аналога полностью под уровнем воды, контактная группа — на сухой стороне фланца.

Почему расшифровка буквы «П» не поможет с заказом

На старых чертежах и бирках встречаются как минимум три трактовки «П» в ТЭНП, и они противоречат друг другу от завода к заводу. Поэтому первый шаг — не гадать, что означала буква тридцать лет назад, а взять в руки сам нагреватель или его обломки и снять физические размеры. Производство работает с миллиметрами и омами, а не с архивными каталогами несуществующих заводов.

Если ТЭН цел и читается остаточная маркировка — это подсказка, не инструкция. Финальное решение по материалу оболочки, резьбе и контактной группе принимается по факту осмотра образца или фото с масштабом.

Что измерить на старом ТЭНП для точного аналога

Шесть размеров закрывают девять заказов из десяти. Без них в производстве будут гадать, и результат может не встать в посадочное место с первого раза.

Что измерить	Чем мерить	Зачем это для аналога
Общая длина трубки	Рулетка вдоль изгибов	Длина заготовки и программа гибки
Активная длина нагрева	Рулетка между холодными концами	Расчёт ваттной нагрузки на см² поверхности
Диаметр трубки	Штангенциркуль	Подбор заготовки и совпадение с гильзой или штуцером
Резьба или фланец: тип, шаг, диаметр отверстий	Штангенциркуль, резьбомер	Аналог должен встать в то же посадочное место без доработки
Контактные шпильки: диаметр, шаг между осями	Штангенциркуль	Клеммная колодка подойдёт без переделки проводки
Сопротивление спирали, если она цела	Мультиметр	Расчёт реальной мощности по P = U² / R

Отдельно смотрим на оболочку: буква «Н» в старой маркировке почти всегда означает нержавеющую сталь, без буквы — чаще углеродистая сталь для воздуха и масла. Для воды и пара сейчас используем AISI 304, для пищевых и агрессивных сред — AISI 321 (08Х18Н10Т), для сильной химии — по отдельному согласованию.

Пример расчёта мощности по сгоревшему ТЭНП

Если спираль оборвана и сопротивление не измерить, мощность считают через объём ёмкости и время нагрева по формуле:

P = 0,00116 × V × ΔT / t

где V — объём в литрах, ΔT — нужный перепад температуры в °C, t — время нагрева в часах.

Из реальной заявки. Клиент прислал сгоревший ТЭНП из бака для щелочного раствора объёмом 80 литров. Раньше раствор грелся с 15 до 60 °C (ΔT = 45 °C) за 40 минут (t = 0,667 ч). Подставляем: P = 0,00116 × 80 × 45 / 0,667 = 6,26 кВт. Заказали аналог на 6,3 кВт, 380 В, с запасом по мощности на остывание бака зимой.

Если спираль цела, проще и точнее измерить сопротивление мультиметром и посчитать мощность через R = U² / P. Для сети 220 В и измеренного сопротивления 25 Ом: P = 220² / 25 = 1936 Вт — это попадает в коридор ГОСТ 13268-88 для номинала 2 кВт (1800-2100 Вт, то есть 23,1-26,9 Ом). Значит перед вами именно двухкиловаттный нагреватель, а не 1,5 или 2,5 кВт.

Что прислать для расчёта аналога

Фото ТЭНа целиком и отдельно — торца с резьбой или фланцем, с линейкой или штангенциркулем в кадре
Общую длину, активную длину и диаметр трубки
Тип и размер резьбы или фланца, шаг отверстий
Диаметр и шаг контактных шпилек
Среду нагрева: вода, масло, щёлочь, воздух — и температуру, до которой греет
Напряжение и мощность с бирки, если она читается, либо замер сопротивления мультиметром
Объём ёмкости и время нагрева — если мощность неизвестна и бирка нечитаема

Сколько стоит аналог ТЭНП

Итоговая цена зависит от того, каким по факту размеров окажется исполнение — патронным или трубчатым фланцевым/водяным. Цены ниже — уровень «норма» из калькулятора, при закупке от 10 шт:

Исполнение по факту размеров	Цена «норма», ₽
Патронный (компактный, в гильзу)	от 2270 до 8600
Трубчатый фланцевый / водяной	от 2200 до 14660

Цены указаны при закупке от 10 шт. Для разовой заявки от 1 шт. и точного расчёта — присылайте фото и размеры, посчитаем в день обращения.

Есть старый ТЭНП, нужен аналог?

Пришлите фото и размеры — сделаем под вашу гильзу, резьбу и мощность. От 1 шт., 7-14 дней.

Оформить заказ

Частые вопросы

Что означает буква «П» в ТЭНП?

Однозначного ответа нет — разные заводы 1980-2000-х годов вкладывали в неё разный смысл: где-то плоский фланец, где-то патронное исполнение, где-то просто «прямой». Поэтому аналог заказывают не по расшифровке буквы, а по реальным размерам старого образца.

Можно ли сделать аналог ТЭНП, если бирка стёрлась и мощность неизвестна?

Да. Если спираль не оборвана, мощность считают по сопротивлению: P = U² / R. Если ТЭН сгорел полностью, мощность берут из объёма ёмкости и времени нагрева по формуле P = 0,00116 × V × ΔT / t.

Какие размеры обязательно снять со старого ТЭНП для заказа аналога?

Общую длину трубки, активную длину нагрева, диаметр трубки, тип и шаг резьбы или фланца, диаметр и расстояние между контактными шпильками. Без этих шести размеров аналог не встанет в посадочное место.

Можно ли изготовить аналог без самого образца, только по фото?

Можно, если на фото видна резьба или фланец рядом с линейкой или штангенциркулем, и читается маркировка на корпусе. Без масштаба на фото высок риск ошибиться в диаметре резьбы на 1-2 мм.

Сколько стоит аналог ТЭНП и какой срок изготовления?

Зависит от итогового типа исполнения, который определяется по снятым размерам: патронные аналоги — от 2270 ₽, трубчатые фланцевые — от 2200 ₽ при закупке от 10 шт. Срок — 7-14 рабочих дней, минимальная партия — 1 штука.

Что будет, если поставить аналог с другой мощностью вместо сгоревшего ТЭНП?

Если мощность выше, а объём и площадь контакта со средой прежние — растёт ваттная нагрузка на см² поверхности, и ресурс аналога упадёт. Мощность нужно подбирать под объём и условия нагрева, а не просто ставить «что было в наличии».
