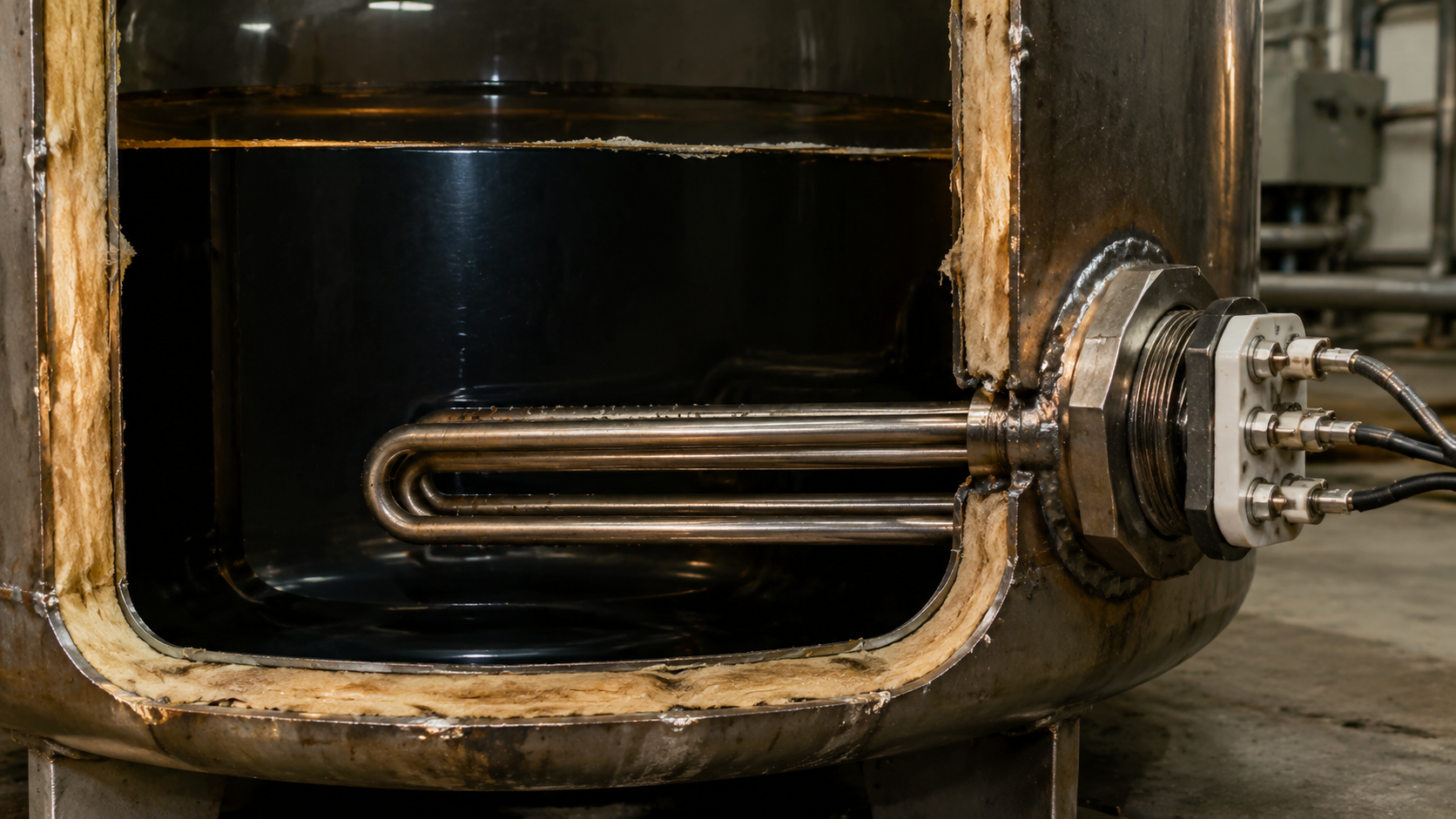

ТЭН по чертежу заказчика: какие форматы принимаем и как считаем запуск в производство
Серийный ТЭН на 6 кВт с резьбой G1¼ и длиной 900 мм не всегда встаёт в бак, который варит завод изготовитель оборудования. Монтажная длина не сходится с габаритом шкафа, или мощность не бьётся в объём среды. Поэтому на производстве ТЭН-Миасс мы принимаем заказы по трём типам технической документации: чертёж, эскиз, фотография старого нагревателя. Разберём, что нужно прислать в каждом случае, как конструктор переводит геометрию в мощность и почему партия от 1 штуки — это норма, а не услуга «для своих».
Какие форматы технического задания принимаем
Конструктор на производстве работает с четырьмя видами исходных данных. Ниже — что в каждом из них критично, а что можно опустить.
| Формат ТЗ | Что нужно указать обязательно | Что можно опустить | Срок запуска в работу |
|---|---|---|---|
| Чертёж в формате DWG / DXF / PDF | Габариты, резьба, диаметр корпуса, мощность, схема подключения | Допуски и шероховатость — они не влияют на функцию ТЭНа | 1 рабочий день после проверки |
| Эскиз от руки или в Paint | Длина, диаметр корпуса, тип резьбы, количество петель | Аккуратность линий — важно, чтобы размеры читались | 1 рабочий день |
| Фотография старого ТЭНа | Длина и диаметр корпуса, тип резьбы, мощность (если маркировка сохранилась) | Цвет, царапины, следы накипи | 1–2 рабочих дня, если маркировка стёрта |
| ТЗ словами по телефону | Среда, объём бака, напряжение сети, присоединительный размер | Внутренняя компоновка — её конструктор уточнит сам | 2–3 рабочих дня |
Чаще всего присылают чертёж в PDF и фотографию старого нагревателя. Фото несёт больше информации, чем кажется: по нему видно геометрию трубки, шаг витков, форму контактных стержней и даже тип уплотнительной прокладки. Эскиз от руки принимаем без штрафов и насмешек — главное, чтобы были проставлены диаметр и длина в миллиметрах.
Как по геометрии считают мощность и сопротивление
Мощность ТЭНа определяет не «хочу больше», а площадь поверхности трубки и условия теплообмена. Для воды и агрессивных жидких сред допустимая удельная поверхностная мощность — 5–8 Вт/см². Для масла — 2,5–4 Вт/см². Для воздуха в закрытом объёме — 2–3,5 Вт/см². Если взять трубку диаметром 10 мм и длиной активной зоны 400 мм, площадь поверхности составит примерно 125 см². При 5 Вт/см² это даёт мощность 625 Вт — и это корректный расчёт для масла, а для воды такой ТЭН можно нагрузить до 1 кВт.
Сама формула для одноэлементного ТЭНа:
R = U² / P, где U — напряжение сети, P — требуемая мощность.
Пример для цеха: аппарат работает от 380 В, нужен ТЭН на 3 кВт. Сопротивление одного элемента: R = 380² / 3000 = 48,1 Ом. Сопротивление нихромовой спирали подбираем под эту цифру.
Для трёхфазной звезды формула линейного тока другая: I = P / (√3 × U_линейного). При мощности 30 кВт и линейном напряжении 380 В ток в каждой фазе: 30000 / (1,73 × 380) = 45,6 А. Сопротивление каждой ветви считают отдельно, исходя из мощности одного элемента. Это важно для ТЭНов блокового типа, где три петли включены в звезду.
Было/стало
Заказчик прислал фото старого ТЭНа из сушильной камеры. Монтажная длина — 800 мм, диаметр корпуса — 10 мм, резьба — G1¼. Маркировка стёрта, мощность неизвестна. По габаритам и среде (воздух, 120 °C) конструктор посчитал удельную мощность 2,5 Вт/см². Площадь поверхности активной зоны — 251 см². Итоговая расчётная мощность — 630 Вт. Клиент подтвердил, что паспортная мощность старого нагревателя была 650 Вт — расхождение 3%, в пределах допуска ГОСТ 13268-88.
Допуски по ГОСТ 13268-88: на что смотреть при приёмке
ГОСТ 13268-88 регламентирует отклонение мощности в пределах +5/−10%. Это значит, что ТЭН на 10 кВт может выдавать от 9 до 10,5 кВт. Сопротивление при этом будет несимметричным: −4/+11%. Неопытный закупщик замеряет сопротивление и пугается, что оно «не сходится». Но при пересчёте через R = U² / P получаются именно эти проценты.
Для трёхфазных блок-ТЭНов проверяют не только общее сопротивление, но и баланс фаз. Разброс между ветвями не должен превышать ±5%, иначе перекос фаз и неравномерный нагрев. Перед проверкой сопротивления обязательно слить воду или масло из бака, снять перемычки и обесточить сеть. Иначе мегаомметр покажет сопротивление не спирали, а среды.
Материалы оболочки: что ставим по умолчанию для разных сред
Выбор стали — это не вопрос цены, а вопрос срока службы ТЭНа в конкретной среде. По умолчанию в ТЭН-Миасс ставят ту оболочку, которая корректно работает в среде заказчика, а не ту, что дешевле.
- Сталь 10 (углеродистая) — для воздуха, масла, сухих и неагрессивных сред. Это самый недорогой вариант для сушильных шкафов и воздушных калориферов.
- AISI 304 (08Х18Н10) — нержавейка для воды и пара. Универсальный вариант для пастеризаторов, мойки, ёмкостей с водой до 200 °C.
- Цельнотянутая труба 12Х18Н10Т — нержавеющая бесшовная труба для пищевых сред и агрессивных жидкостей. Ставим в ТЭНах для молочных пастеризаторов, линий розлива, химических ванн.
- Чистый титан — для гальванических ванн, морской воды, сред с высоким содержанием хлоридов.
- AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т) и Incoloy 800 (ХН32Т) — только в случаях, когда среда требует стойкости к концентрированным кислотам или температурам выше 400 °C.
Внутри оболочки — нихромовая спираль в магнезитовой засыпке (периклазе). Магнезит выполняет роль изолятора и теплопроводника одновременно. Плотность засыпки влияет на срок службы: недостаточно утрамбованный периклаз даёт перегрев спирали и перегорание ТЭНа через 200–300 часов. Поэтому после набивки каждый ТЭН сушат и проверяют на сопротивление изоляции.
Нестандартная геометрия: что реально изготовить
Диаметр корпуса трубки — от 4 до 32 мм. Длина — от 30 до 6000 мм. Вне этих диапазонов мы не работаем, потому что нестандартный диаметр потребует нестандартной оснастки и никак не улучшит теплообмен. А вот форма трубки может быть любой: прямая, согнутая в U-образную, три петли, зигзаг под конкретный бак. Контактные стержни — под проходную клеммную колодку, под прессованную изоляторную втулку или под клемму «папа».
Резьба — два разных класса, их нельзя путать. Для одиночных водяных и масляных ТЭНов — мелкая: G1/2", G3/4", M14×1.5, M22×1.5. Для блок-ТЭНов на несколько петель — крупная фланцевая резьба под ключ-шестигранник: G1.5", G2", G3", M48×2, M56×2, M64×3. Через отверстие под G1/2" физически не пролезут три петли блок-ТЭНа, поэтому такие запросы сразу корректируем.
Патрубки и фланцы подвариваем на трубку или делаем съёмными с силиконовой прокладкой. Уплотнение — силикон или паронит, в зависимости от давления и температуры среды.
Взрывозащита — отдельная история. Для ТЭНов, работающих в зоне класса Ex (например, подогрев нефтепродуктов на эстакадах или в резервуарах), требуются взрывозащищённые клеммные коробки с маркировкой Ex-d и IP65/IP68. Это утяжеляет конструкцию и влияет на стоимость, но без такого исполнения ТЭН не допустят к эксплуатации в соответствующих условиях. Мы изготавливаем такие исполнения, если в чертеже или ТЗ указана категория взрывозащиты.
По каким параметрам считать партию от 1 штуки
Минимальная партия — 1 шт. Это не скидочный маркетинговый ход, а следствие технологии. Штучная навивка спирали и отрезка трубы обходится дороже, чем серия на 100 шт., но для заказчика это дешевле, чем заказывать полностью новый аппарат или переделывать посадочное место.
Срок изготовления типового ТЭНа — 5–10 рабочих дней. Если нужен срочный запуск линии, можно ускорить до 3 дней, но тогда теряется время на сушку изоляции — а это узел качества, который мы не пропускаем.
Передача готовой партии — с паспортом по ГОСТ 13268-88 и отметкой ОТК. Если требуется – вносим в сопроводительную документацию фактические значения сопротивления изоляции и сопротивления спирали.
Обратитесь к нам с чертежом, эскизом или фото старого ТЭНа — переведём геометрию в мощность и запустим в производство в течение дня после согласования.
