ТЭНБ 230/400 4,5 кВт: производство по чертежу заказчика
230/400 на шильдике блока ТЭНБ — не «включай в любую из двух сетей на той же обмотке». Для секции на 4,5 кВт при 230 В номинальное сопротивление — 11,76 Ом, коридор по ГОСТ 13268-88 (допуск мощности +5/−10 %) — 11,20–13,06 Ом. Если ту же обмотку без смены схемы включить в 400 В, получится не 4,5, а около 13,6 кВт — втрое больше расчёта, и нагреватель сгорит почти мгновенно. Поэтому двойное напряжение всегда означает смену схемы подключения, а не универсальность одной и той же намотки.

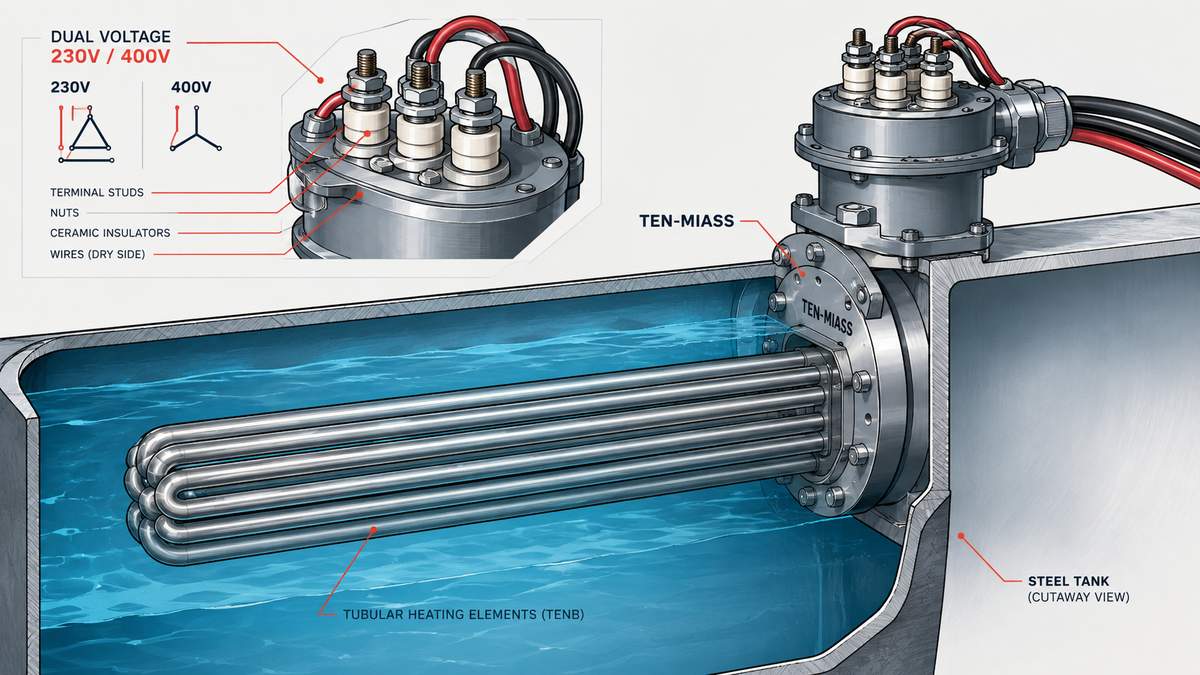

Что означает 230/400 на шильдике блока ТЭНБ
ТЭНБ — трубчатый электронагреватель, собранный блоком на одном фланце или штуцере, обычно из нескольких секций. Двойное напряжение в маркировке встречается в двух частых вариантах, и путать их нельзя.
- Трёхфазная звезда на 400 В. Блок собран из трёх секций. При включении звездой в трёхфазную сеть 400 В каждая секция видит не линейное напряжение, а фазное: 400 ÷ √3 ≈ 231 В — на бирке округляют до 230. Суммарная мощность блока равна сумме мощностей всех секций.
- Переключаемые секции для однофазной сети. Блок делят на две-три секции, которые соединяют параллельно под 230 В или последовательно под более высокое напряжение. Мощность при этом не удваивается и не утраивается автоматически — она пересчитывается через то же сопротивление секции.
Какая схема у конкретного блока — решает производитель под заявку клиента, это не единый стандарт на всю отрасль. Подробнее о том, как распределяются фазы между секциями блока, разбирали в статье «На каждый ТЭН одна фаза — схема подключения 3 ТЭН на 380В». Поэтому при заказе ТЭНБ 230/400 всегда уточняем: однофазная сеть или трёхфазная, с нейтралью или без, звезда или треугольник.
Почему нельзя просто подать 400 В на обмотку под 230 В
Мощность и сопротивление связаны формулой R = U² / P. Для секции на 4,5 кВт при 230 В:
Если эту же секцию без изменения схемы включить напрямую в сеть 400 В, сопротивление останется тем же, а мощность вырастет по формуле P = U² / R:
Это втрое больше номинала. Нихромовая спираль рассчитана на тепловой режим конкретной мощности — при трёхкратной перегрузке она не «греет сильнее», а перегорает в течение секунд-минут, часто с повреждением изолятора и коротким замыканием на корпус. Отсюда правило: 230/400 на шильдике — это всегда инструкция сменить схему при смене сети, а не разрешение подключать как попало. Похожий вопрос про смену напряжения без смены схемы разбирали отдельно: «ТЭН 220В вместо 380В с теми же параметрами — можно ли».
Расчёт сопротивления по ГОСТ 13268-88
ГОСТ нормирует допуск по мощности, не по сопротивлению: +5 % / −10 % от номинала. Коридор сопротивления получается несимметричным и считается отдельно для каждого напряжения.
| Вариант | Формула | Номинал, Ом | Коридор ГОСТ, Ом |
|---|---|---|---|
| Одна секция 4,5 кВт на 230 В (прямое включение) | 230² ÷ 4500 | 11,76 | 11,20–13,06 |
| Секция 1,5 кВт на фазном 231 В (звезда 400 В, 3 секции) | 231² ÷ 1500 | 35,6 | 33,9–39,5 |
Писать «±10 % сопротивления» — неверно: допуск несимметричный, потому что несимметричен сам допуск мощности. Коридор всегда пересчитывается через R = U² / P для каждого конкретного напряжения и мощности секции, а не берётся готовым числом из таблицы для другого номинала. Базовый пример такого расчёта для одной секции — в статье «Сопротивление ТЭНа 1 кВт на 220 В».
Пример расчёта из заявки
Бак на 500 литров, нагреть воду с 15 °C до 70 °C за 3 часа. Требуемая мощность по формуле нагрева воды:
Один блок ТЭНБ 230/400 4,5 кВт этот объём не вытянет — нужны минимум два блока (9 кВт суммарно, с запасом по времени) либо один блок большей мощности. При трёхфазном питании бака два блока по 4,5 кВт часто разводят по разным фазам или секциям — отсюда и повод указывать двойное напряжение на бирке: один и тот же блок годится и для фазного подключения, и для схемы с другим номиналом сети.
Что сравнить при выборе 230 В или 400 В
| Параметр | 230 В, однофазное включение | 400 В, трёхфазная звезда (3 секции) |
|---|---|---|
| Суммарная мощность блока | 4,5 кВт на одной секции | 4,5 кВт (3 × 1,5 кВт) |
| Напряжение на каждой секции | 230 В | ≈231 В (фазное) |
| Сопротивление секции | 11,76 Ом | 35,6 Ом |
| Число вводов в сеть | 2 провода (фаза + ноль) | 3–4 провода (3 фазы ± нейтраль) |
| Типичное применение | бойлеры, малые баки, частные котельные | промышленные ёмкости с трёхфазным питанием |
Цена блока зависит в первую очередь от материала оболочки и фланца, а не от схемы включения: углеродистая сталь и нержавейка стоят на одну и ту же мощность по-разному, схема соединения секций внутри блока почти не меняет расход материала. Разбор похожего блока на другую мощность — «Блок ТЭН-ЭКО 5 кВт — расшифровка габаритов».
Материал и цена ТЭНБ 230/400 4,5 кВт
Для воды и пара — нержавейка AISI 304 или 08Х18Н10Т (321), для масла и сухих сред — углеродистая сталь. По калькулятору ten-miass на уровне «норма»:
| Материал | Цена блока 4,5 кВт, норма |
|---|---|
| Углеродистая сталь | от 5265 ₽ |
| Нержавеющая сталь AISI 304 / 321 | от 10530 ₽ |
Цены при закупке от 10 шт. Точный расчёт — по чертежу.
Что прислать для расчёта
- Чертёж или эскиз блока / фланца с размерами посадочного места
- Напряжение и тип сети: однофазная 220/230 В или трёхфазная 380/400 В, с нейтралью или без
- Схему подключения, если уже известна (звезда/треугольник, последовательно/параллельно секций)
- Среду и рабочую температуру (вода, масло, воздух) и материал бака
- Назначение: постоянное поддержание температуры или быстрый нагрев с нуля
Нужен ТЭНБ 230/400 4,5 кВт под вашу схему подключения?
Рассчитаем сопротивление секций под вашу сеть, подберём материал и изготовим по чертежу. От 1 шт., отгрузка 7–14 дней.
Оформить заказЧастые вопросы
Схему подключения блока ТЭНБ решает не ГОСТ и не маркировка на бирке, а конкретный чертёж и сеть заказчика. Присылайте фото клеммной коробки или паспорт изделия — на этом этапе расчёт сопротивления секций занимает пару минут, а переделка уже установленного и сгоревшего блока — заново все 7–14 дней производства.
