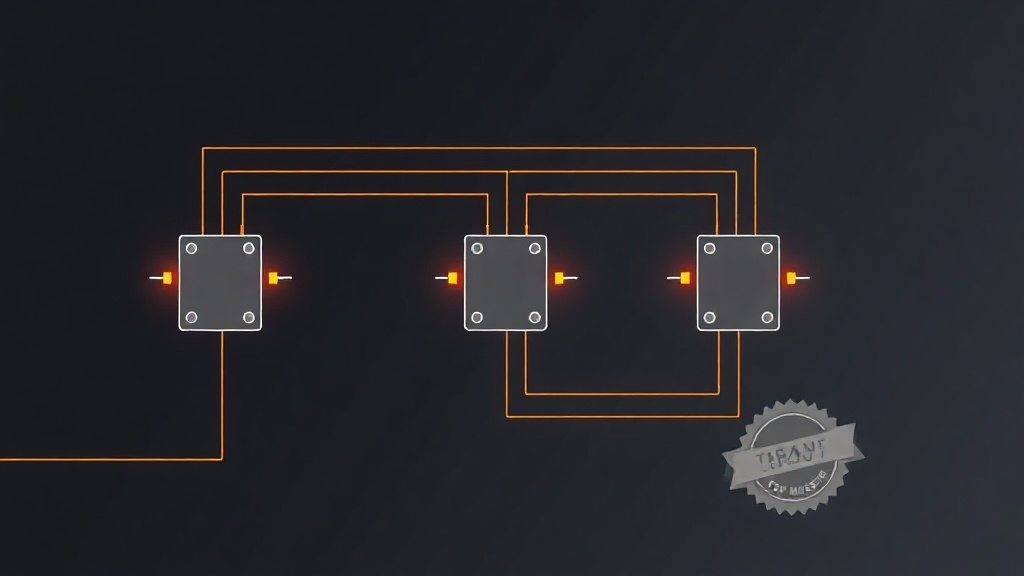

На каждый ТЭН одна фаза — схема подключения 3 ТЭН на 380В
9 кВт вместо 27 кВт — именно столько выдаёт электрокотёл, когда монтажник берёт ТЭН на 380В и подключает их в звезду с нулём. ТЭН получает 220В, мощность падает в 2,99 раза, нагрев не выходит на расчётную температуру. Причина одна: перепутали напряжение ТЭНа со схемой подключения. Разбираем, как устроены обе схемы и что реально происходит с каждым ТЭНом в трёхфазной сети.
Звезда (Y): каждый ТЭН между фазой и нулём
Схема звезда — самая распространённая для нагревательных установок. Суть простая: один конец каждого ТЭНа подключается к своей фазе (A, B или C), второй конец — к нейтральному проводнику (нулю). Три конца ТЭН, идущие в ноль, соединяются в одну точку, которую называют нейтральной (или нулевой) точкой звезды.
Фаза B --------[ТЭН 2, 220В]-------- N (ноль)
Фаза C --------[ТЭН 3, 220В]-------- N (ноль)
Напряжение на каждом ТЭНе = Uфазное = 220В
Нужны 4 провода: A, B, C + N
Напряжение между фазой и нейтралью в трёхфазной сети 380В равно 220В (380 / 1,732 = 219,4 В). Именно это напряжение действует на каждый ТЭН. Поэтому ТЭН для схемы звезда всегда заказываются на 220В, даже если сеть трёхфазная 380В.
Если нагрузка симметричная (все три ТЭН с одинаковым сопротивлением), ток через нейтраль стремится к нулю. На практике нейтральный провод всё равно прокладывают — он страхует от перенапряжения при несимметрии.
Треугольник (Δ): каждый ТЭН между двумя фазами
В схеме треугольник ТЭН включаются не на фазное, а на линейное напряжение. Каждый ТЭН стоит между двумя фазами. Конец первого ТЭНа соединяется с началом второго, конец второго — с началом третьего, конец третьего — с началом первого. Три узла соединения подключаются к фазам A, B, C. Нейтральный провод не нужен.
Фаза B ---[ТЭН 2, 380В]--- Фаза C
Фаза C ---[ТЭН 3, 380В]--- Фаза A
Напряжение на каждом ТЭНе = Uлинейное = 380В
Нужны 3 провода: A, B, C (без нейтрали)
Линейное напряжение (между двумя фазами) равно 380В. Поэтому ТЭН для схемы треугольник заказываются на 380В. При одинаковой суммарной мощности ТЭН на 380В имеют большее сопротивление, чем ТЭН на 220В. Это означает меньший рабочий ток и, как следствие, меньшее сечение подводящих проводов.
Сравнительная таблица: звезда против треугольника
| Параметр | Звезда (Y) | Треугольник (Δ) |
|---|---|---|
| Напряжение на ТЭНе | 220В (фазное) | 380В (линейное) |
| Нужна нейтраль? | Да (4 провода) | Нет (3 провода) |
| ТЭН заказывать на | 220В | 380В |
| Ток каждой фазы (при 9 кВт) | 13,6 А | 7,9 А |
| Симметрия нагрузки | Нейтраль компенсирует перекос | Нагрузки должны быть одинаковые |
| Типичное применение | Котлы, конвекторы, нагреватели воздуха | Промышленные печи, фланцевые баки |
Пример расчёта для установки 9 кВт
Задача: нужен электрокотёл 9 кВт на трёхфазной сети 380В. Выбираем три ТЭН по 3 кВт.
Вариант А: схема звезда (Y), ТЭН на 220В
- Мощность каждого ТЭНа: 3 кВт
- Напряжение на ТЭНе: 220В
- Ток фазы: I = P / U = 3000 / 220 = 13,6 А
- Сопротивление ТЭНа: R = U² / P = 220² / 3000 = 16,1 Ом
- Суммарная мощность: 3 x 3 = 9 кВт
Вариант Б: схема треугольник (Δ), ТЭН на 380В
- Мощность каждого ТЭНа: 3 кВт
- Напряжение на ТЭНе: 380В
- Ток через ТЭН: I_тэн = P / U = 3000 / 380 = 7,9 А
- Линейный ток фазы: I_фазы = 7,9 x 1,732 = 13,6 А
- Сопротивление ТЭНа: R = 380² / 3000 = 48,1 Ом
- Суммарная мощность: 3 x 3 = 9 кВт
Линейный ток в обоих случаях одинаков — 13,6 А. Разница только в напряжении ТЭНа и необходимости нулевого провода.
Что указывать при заказе ТЭН
Перед заказом надо определить схему подключения. Это влияет на напряжение ТЭНа и, соответственно, на его конструктивные параметры (диаметр нихрома, длину активной части).
Для заявки нужны:
- Схема включения: звезда (Y) или треугольник (Δ)
- Рабочее напряжение ТЭНа: 220В (для звезды) или 380В (для треугольника)
- Мощность одного ТЭНа, Вт (не суммарная)
- Диаметр трубки ТЭНа, мм
- Рабочая длина и размер под монтаж
- Тип нагреваемой среды (вода, масло, воздух)
- Материал трубки (сталь, нержавейка, медь)
- Тип присоединения (фланец, резьба, открытый конец)
Если схема подключения ещё не выбрана — скажите суммарную мощность и тип установки. Поможем определиться и подберём подходящий ТЭН.
Нужны ТЭН под схему 380В?
Изготовим ТЭН на нужное напряжение (220В или 380В) под вашу схему. Срок 7-14 дней, минималка 1 шт.
Заказать ТЭНЧастые вопросы
Если на каждый ТЭН идёт одна фаза из 380В, какое напряжение реально на ТЭНе?
Зависит от схемы. При звезде с нулём (Y) ТЭН подключён между фазой и нейтралью — напряжение 220В. При треугольнике (Δ) ТЭН подключён между двумя фазами — напряжение 380В. Именно на это напряжение должен быть рассчитан ТЭН.
Можно ли ТЭН на 380В подключить в схему звезда с нейтралью?
Формально подключить можно, но ТЭН получит 220В вместо 380В. Мощность упадёт в (380/220)² = 2,99 раза. Нагрев будет в 3 раза слабее расчётного. Оборудование не выйдет на рабочую температуру.
В чём разница звезды и треугольника при подключении ТЭН?
Звезда (Y): ТЭН рассчитаны на 220В, нужны 4 провода (3 фазы + ноль), нагрузка уравновешивается нулевым проводником. Треугольник (Δ): ТЭН рассчитаны на 380В, нужны 3 провода (без нуля), экономия кабеля, но при несимметричной нагрузке ток распределяется неравномерно.
Как рассчитать суммарную мощность установки из 3 ТЭН на трёхфазной сети?
P_суммарная = 3 x P_одного_ТЭН. Пример: три ТЭН по 3 кВт (220В, схема звезда) = 9 кВт. Ток каждой фазы: I = P_фазы / U_фазы = 3000 / 220 = 13,6 А. Для треугольника формула та же, только U = 380В и R другое.
Что указывать при заказе ТЭН для трёхфазной сети 380В?
Обязательно указывать рабочее напряжение ТЭНа (220В для схемы звезда, 380В для треугольника), мощность одного ТЭНа (не суммарную), диаметр и длину трубки, тип нагреваемой среды (воздух, масло, вода), материал трубки.
Нужна ли нейтраль при подключении 3 ТЭН треугольником?
Нет. При схеме треугольник (Δ) нейтральный провод не нужен. Три ТЭН соединяются последовательными концами: конец первого к началу второго, конец второго к началу третьего, конец третьего к началу первого. Каждый узел подключается к своей фазе (A, B, C).
