Что скрывается за аббревиатурой ТЭНБ-ЭКО
Разберём по буквам. Т — трубчатый. Э — электрический. Н — нагреватель. Б указывает на блочное исполнение: несколько трубок закреплены на одном общем фланце и подключаются как единый узел. ЭКО — конструктивная серия с компактным расположением трубок, разработанная для экономии места в накопительных баках и промышленных теплообменниках.
Аббревиатура «ЭКО» в данном контексте не имеет отношения к экологичности. Это просто обозначение конструктива, где трубки расположены с уменьшенным шагом для лучшей теплоотдачи в ограниченном объёме.
Расшифровка цифр 360, 190 и 170
Три числа через дробь или знак умножения в маркировке блока ТЭН задают его место в пространстве:
- 360 мм — длина активной зоны трубок. Именно этот участок выделяет тепло. Сюда должна доставать рабочая среда: вода, масло, пар или воздух.
- 190 мм — ширина расположения трубок на фланце. Определяет, в какой по размеру фланцевый патрубок встанет блок.
- 170 мм — высота блока с учётом крепёжной части фланца. Важно для расчёта глубины погружения в бак.
Если хотя бы один из трёх габаритов не совпадает с посадочным местом, блок не встанет или встанет с зазорами, через которые уйдёт рабочая среда. Перед заказом замену надо снять точно с натуры или с рабочего чертежа.
Что означает 5 кВт в маркировке
Пять киловатт — суммарная электрическая мощность блока. Если в блоке, например, пять трубок, каждая выдаёт по 1 кВт. Если три трубки разной мощности, их сумма тоже должна давать 5 кВт.
5 кВт при напряжении 220 В потребляют примерно 22,7 А. При 380 В трёхфазной сети через каждую фазу идёт около 7,6 А. Это важно при выборе автомата защиты и сечения кабеля.
| Напряжение | Ток при 5 кВт | Минимальное сечение кабеля | Автомат защиты |
|---|---|---|---|
| 220 В (однофазный) | 22,7 А | 4 мм² | 25 А |
| 380 В (трёхфазный, треугольник) | 7,6 А на фазу | 2,5 мм² на фазу | 16 А |
| 380 В (трёхфазный, звезда) | 7,6 А на фазу | 2,5 мм² на фазу | 16 А |
Где применяют блоки ТЭН-ЭКО с такими габаритами

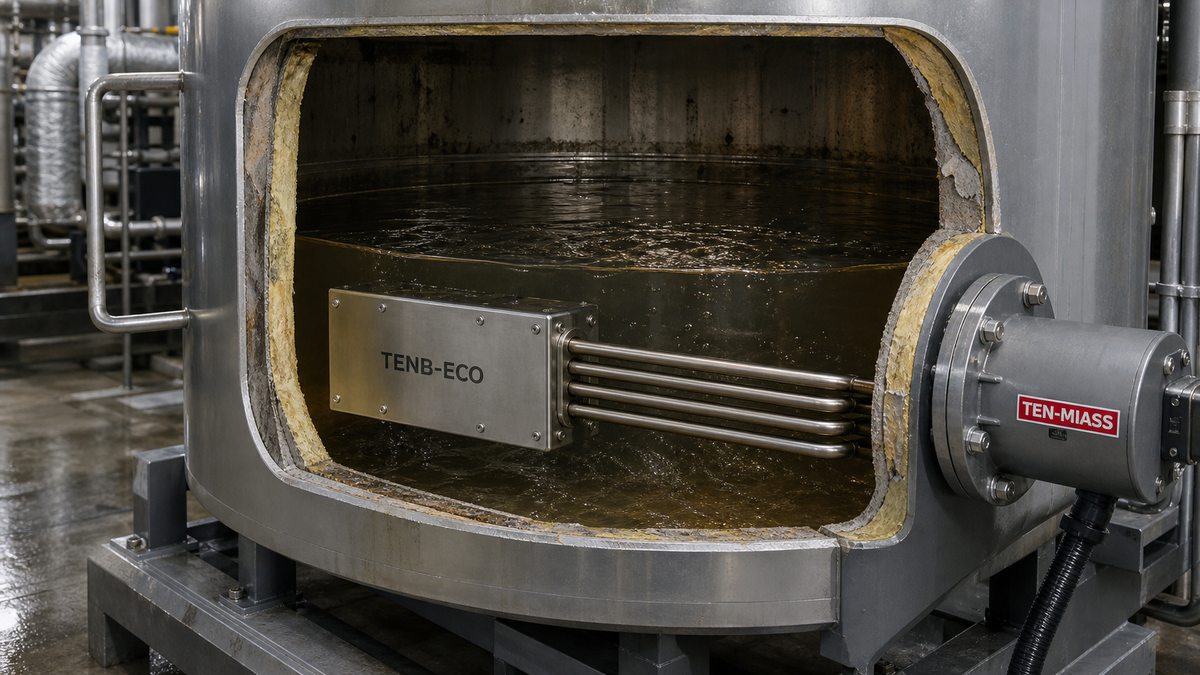

Блок 360×190×170 с мощностью 5 кВт попадает в типичный диапазон для небольших накопительных баков объёмом 100-500 литров, промывочных ванн и технологических ёмкостей. Конкретные применения:
- Нагрев промывочных растворов на автомойках и промышленных линиях мойки деталей
- Поддержание температуры в пропарочных камерах при производстве строительных изделий
- Нагрев технологической воды в котельных малой мощности
- Поддержание температуры клеевых и смоляных ванн в деревообработке
- Нагрев в системах горячего водоснабжения небольших производственных участков
Материалы трубок: от чего зависит выбор
Для одного и того же типоразмера 360×190×170 трубки изготавливают из разных материалов в зависимости от рабочей среды. Ошибка в выборе материала даёт перегрев и ускоренное разрушение оболочки.
| Рабочая среда | Материал трубок | Марка стали |
|---|---|---|
| Воздух, масло, сухие смеси | Углеродистая сталь | Сталь 10 |
| Вода, пар | Нержавеющая сталь | AISI 304 / 08Х18Н10 |
| Пищевые жидкости, моющие растворы | Нержавеющая сталь (пищевая) | 12Х18Н10Т |
| Агрессивные кислоты, хлориды, гальваника | Чистый титан | ВТ1-0 |
Углеродистую сталь в воду не ставят: быстро корродирует и загрязняет жидкость продуктами окисления. Нержавейку AISI 304 не используют в кислотных средах с хлоридами — разъедает по границам зёрен.
Полная таблица параметров блока ТЭН-ЭКО 5 кВт 360×190×170
| Параметр | Значение |
|---|---|
| Тип | Блочный (ТЭНБ-ЭКО) |
| Суммарная мощность | 5 кВт |
| Длина активной зоны | 360 мм |
| Ширина блока | 190 мм |
| Высота блока | 170 мм |
| Рабочее напряжение | 220 В или 380 В (по заказу) |
| Материал трубок | AISI 304 (вода/пар), сталь 10 (воздух/масло), 12Х18Н10Т (пищевые среды) |
| Минимальная партия | 1 штука |
| Срок изготовления | 7-14 рабочих дней |
| Производство | г. Миасс, Челябинская область |
Отличия ЭКО от стандартного исполнения блока
Стандартный блок ТЭН (ТЭНБ без суффикса ЭКО) имеет бо́льший шаг между трубками. Серия ЭКО рассчитана на компактные баки, где важно получить 5 кВт из ёмкости с ограниченным объёмом теплоносителя.
Меньший шаг между трубками означает повышенную плотность теплового потока на единицу площади фланца. Это требует более строгого контроля уровня жидкости: если трубки оголяются, они быстро перегреваются. Рекомендуется работа в паре с реле уровня или термозащитой.
Как правильно указать параметры при заказе
Для изготовления блока по чертежу или замены вышедшего из строя нужно передать семь позиций:
- Габариты фланца (диаметр или прямоугольник, расположение крепёжных отверстий)
- Длина активной зоны трубок в мм
- Суммарная мощность в кВт
- Рабочее напряжение: 220 В однофазный или 380 В трёхфазный
- Рабочая среда: вода, масло, пар, пищевой продукт, агрессивная химия
- Максимальная рабочая температура среды
- Количество штук (от 1 штуки)
Если есть фото или чертёж вышедшего из строя блока, присылайте его напрямую в WhatsApp: по фото инженер уточнит все параметры и сразу даст стоимость и срок.
Подробнее о конструктивных типах читайте в статье что такое блок ТЭН и в разборе блока ТЭН 5 кВт с таблицами подбора.
Подключение блока в схему нагрева
5 кВт при 380 В подключают треугольником или звездой в зависимости от того, как рассчитаны трубки. Перепутать нельзя: при включении звезды вместо треугольника мощность упадёт в три раза. На маркировочной табличке блока всегда указывают схему соединения.
При однофазном 220 В все трубки включаются параллельно. Проверяйте, что суммарный ток не превышает номинал автомата и пропускную способность клеммника.
Когда нужен другой типоразмер
Блок 360×190×170 подходит не во все случаи. Иногда нужно смещение от стандарта:
- Бак больше 500 л требует большей активной длины или суммарной мощности от 10 кВт
- Узкий патрубок не пропустит фланец шириной 190 мм, нужен другой разбег трубок
- Высота 170 мм не помещается в корпус с малым расстоянием от фланца до дна бака
В таких случаях изготавливаем по нестандартным габаритам. Минималка та же: 1 штука. Срок аналогичный: 7-14 рабочих дней.
Нужен блок ТЭН-ЭКО под ваши габариты?
Изготовим блок с нужными размерами и мощностью. От 1 штуки, срок 7-14 рабочих дней.
ОСТАВИТЬ ЗАЯВКУ →Частые вопросы
Что означает аббревиатура ТЭН-ЭКО в маркировке блока?
ТЭН — трубчатый электронагреватель, ЭКО — конструктивная серия с уменьшенным шагом трубок для компактного размещения в ограниченном объёме. Буква Б указывает на блочное исполнение: несколько трубок на одном фланце.
Что означают цифры 360×190×170 в маркировке блока ТЭН-ЭКО?
360 мм — длина активной части трубок. 190 мм — ширина расположения трубок на фланце. 170 мм — высота блока с учётом крепёжной части. Все три определяют, встанет ли блок в конкретный бак или теплообменник.
Можно ли заказать блок ТЭН-ЭКО нестандартного размера?
Да, изготавливаем по чертежу заказчика с минимальной партией 1 штука. Достаточно прислать габариты фланца, длину активной части, мощность и напряжение. Срок производства 7-14 рабочих дней.
Какой материал трубок выбрать для водяного блока ТЭН-ЭКО 5 кВт?
Для воды и пара — нержавеющая сталь AISI 304 или 08Х18Н10. Для пищевых жидкостей и моющих растворов — 12Х18Н10Т. Углеродистую сталь в воду не ставят: корродирует и загрязняет теплоноситель.
Нужна ли защита от сухого хода для блока ТЭН-ЭКО?
Обязательна. При уменьшенном шаге трубок серии ЭКО плотность теплового потока выше, поэтому оголение трубок критично. Реле уровня жидкости или термозащита оболочки — минимальный набор для безопасной работы.
Как быстро доставят блок ТЭН-ЭКО из Миасса?
Производство 7-14 рабочих дней. Отгрузка СДЭК или ПЭК по всей России и в Казахстан. До Москвы и Екатеринбурга транзит 1-3 дня, до Новосибирска и Красноярска 2-4 дня.
