ТЭНБ-10И220-И1: изготовление аналога без чертежа

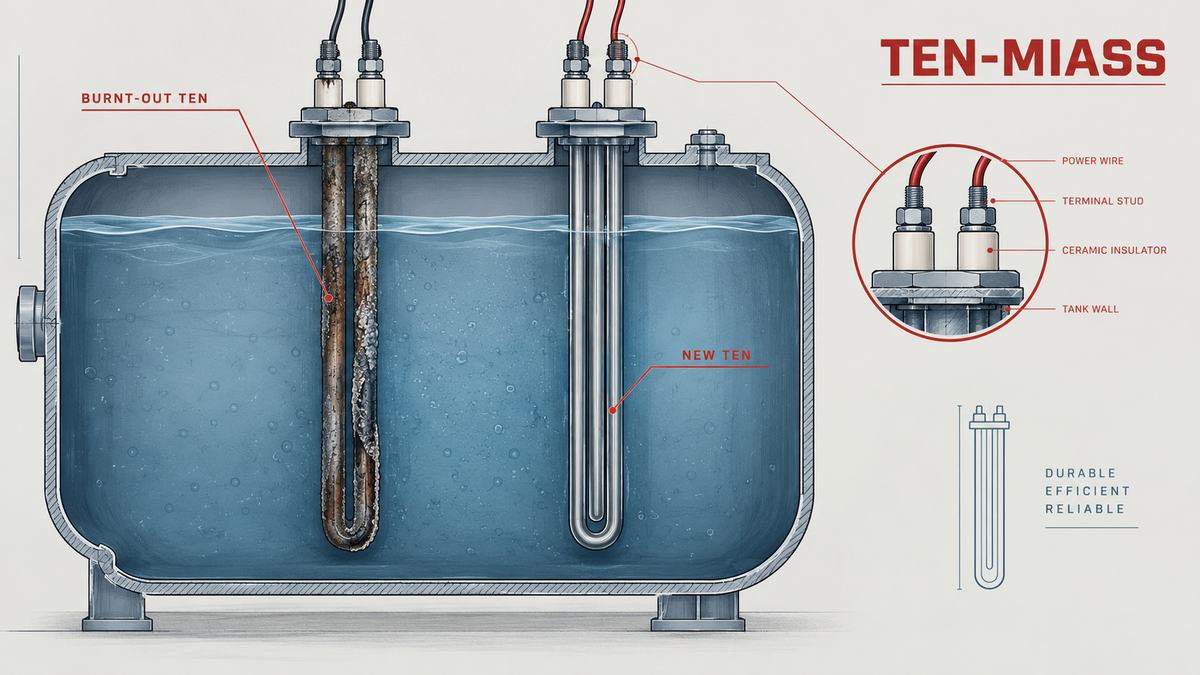

Сгоревший и новый блочный ТЭН в разрезе бака: трубки под водой, контакты на сухой стороне
Блок ТЭНБ-10И220-И1 — это блочный ТЭН на 10 кВт и 220 В, сопротивление исправного элемента по ГОСТ 13268-88 лежит в коридоре 4,61-5,38 Ом. Для изготовления аналога без оригинального чертежа нужны три вещи: фото маркировки, замеры штангенциркулем и напряжение сети. Срок — 7-14 дней, расчёт по присланным фото делаем в день обращения.
Почему точная копия сгоревшего ТЭНа не всегда правильный путь
Первая реакция при поломке — прислать фото сгоревшего блока и попросить «сделайте точно такой же». Это рабочий вариант, если ТЭН отслужил свой срок без нарушений режима. Но если он сгорел за месяц-два, копия с теми же параметрами сгорит снова, потому что причина не в качестве нагревателя, а в несоответствии мощности условиям работы.
Главный параметр здесь — удельная ваттная нагрузка, отношение мощности к площади погружённой поверхности трубки. Для воды она должна укладываться в разумный диапазон, для масла — в более низкий, для воздуха — ещё ниже. Если оригинальный блок стоял в среде, для которой его мощность была завышена, или уровень жидкости периодически опускался ниже нагревателя, элемент работал на пределе и выгорел раньше срока. Переписать эти же цифры на аналог — значит купить вторую поломку с той же датой.
Поэтому перед расчётом аналога мы спрашиваем не только размеры, но и условия: что грелось, при какой температуре, как часто включался блок, не оголялись ли трубки.
Что означают буквы и цифры в ТЭНБ-10И220-И1
Расшифровка читается по частям: ТЭНБ — блочный трубчатый электронагреватель (несколько ТЭН на одном фланце, объединённых по контактам), 10 — мощность блока, 10 кВт, 220 — напряжение сети, И1 — код исполнения.
С «И1» надо быть аккуратным: единого ГОСТ-словаря буквенных индексов исполнения для блочных ТЭН в открытом доступе нет, каждый завод мог кодировать по-своему — тип изоляции выводов, форму фланца, материал оболочки. Поэтому на слово «И1» аналог не делаем. Основа расчёта — фото шильдика с полной маркировкой и реальные замеры, а не догадка по буквам на старом корпусе.
Сопротивление блочного ТЭН по ГОСТ 13268-88
ГОСТ нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Через формулу R = U² / P это превращается в несимметричный коридор сопротивления.
| Мощность блока | Расчёт R | Норма R, Ом | Коридор ГОСТ, Ом |
|---|---|---|---|
| 6 кВт, 220 В | 220² ÷ 6000 | 8,07 | 7,68-8,96 |
| 10 кВт, 220 В | 220² ÷ 10000 | 4,84 | 4,61-5,38 |
| 15 кВт, 220 В | 220² ÷ 15000 | 3,23 | 3,07-3,59 |
| 20 кВт, 220 В | 220² ÷ 20000 | 2,42 | 2,31-2,69 |
Если блок ТЭНБ-10И220-И1 состоит из нескольких элементов, соединённых параллельно, замер ведут на каждом элементе отдельно, а не на всей сборке — иначе общее сопротивление упадёт пропорционально числу ТЭН и собьёт расчёт.
Пример расчёта сопротивления для 10 кВт на 220 В
Подставляем номинал блока в формулу:
R = 220² / 10 000 = 48 400 / 10 000 = 4,84 Ом
С учётом допуска мощности от −10 % до +5 % (9000-10500 Вт) коридор сопротивления получается 4,61-5,38 Ом. Если мультиметр показывает 6 Ом и выше — часть нихромовой нити уже выгорела или окислился контакт под изолятором, элемент пора менять. Если прибор показывает 2-3 Ом — вероятен частичный обрыв изоляции между витками, и элемент может пробивать на корпус.
Что прислать для расчёта аналога
- Фото маркировки — шильдик на фланце или бирка целиком, включая все буквы и цифры
- Диаметр трубки — замер штангенциркулем в миллиметрах, в двух-трёх точках по длине
- Общую длину и длину контактных стержней — от края фланца до конца трубки и отдельно до начала резьбы на контактах
- Тип и шаг резьбы или размер фланца крепления — штангенциркулем или резьбовым калибром, если есть
- Фактическое напряжение сети — 220 или 380 В, при 380 В уточнить схему соединения (звезда или треугольник)
- Среду нагрева и рабочую температуру — вода, масло, воздух, раствор с химией, диапазон температур
Этого достаточно, чтобы начать расчёт в день обращения. Отдельный чертёж для разового заказа не нужен — его заменяют фото и замеры.
Материал оболочки для блочного ТЭНа
Материал выбирают по среде, а не по бюджету на глаз. Для сухого воздуха и масла обычно хватает углеродистой стали 10. Для воды и пара — нержавейка AISI 304. Если в воде есть соли или среда контактирует с перекисью водорода и другими окислителями, по умолчанию предлагаем титан-стабилизированную сталь AISI 321 (08Х18Н10Т) — она устойчивее к точечной коррозии и не вступает в реакцию с окислителями, в отличие от меди и латуни. Для сильно агрессивных сред — хлориды, кислоты, гальванические ванны — рассматриваем титан.
Сроки и цена изготовления аналога
Для блочных ТЭН без ребра по данным калькулятора price-calculators.vercel.app на уровне «норма» цена укладывается в диапазон 3510-21700 ₽ в зависимости от мощности, материала оболочки и количества элементов в блоке. Для оребрённого исполнения в калькуляторе цены нет — расчёт только по фото в день обращения. Срок изготовления — 7-14 рабочих дней с момента согласования параметров, отгрузка СДЭК или ПЭК по России и в Казахстан.
Цены при закупке от 10 шт. Точный расчёт по чертежу или по присланным фото и замерам.
Сгорел блочный ТЭН, а оригинала нет в наличии?
Пришлите фото маркировки и замеры — посчитаем аналог и назовём срок в тот же день.
