ТЭНБ-10И220-И1 для подогрева масла ТП-22: как подобрать и заказать

Турбинное масло ТП-22 на морозе загустевает настолько, что насос не может его прокачать — именно поэтому в маслобаках ставят предпусковой подогрев, а не ждут, пока оборудование прогреется само. ТЭНБ-10И220-И1 — блочный нагреватель на 10 кВт и 220 В, который для этой задачи берут чаще других. Но мощность и материал для масла подбирают не так, как для воды, и в этом разница.

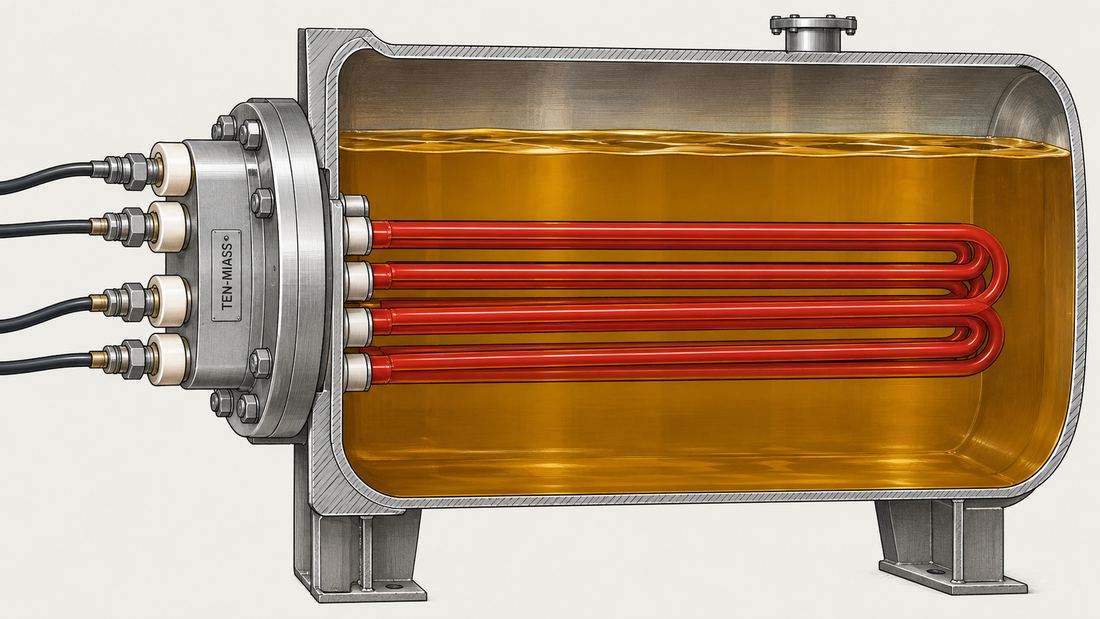

ТЭНБ-10И220-И1 в разрезе: трубки полностью в масле, контактный узел — на сухой стороне фланца

Почему масло ТП-22 греют иначе, чем воду

ТП-22 — турбинное масло с рабочей вязкостью около 20-23 сСт при 50°C, применяется в системах смазки и регулирования турбин, компрессоров, редукторов и гидростанций. У воды и масла разная физика теплопередачи, и для ТЭНа это не мелочь.

Вода кипит и бурлит у поверхности трубки, постоянно уносит тепло конвекцией. Масло гуще, хуже проводит тепло и хуже перемешивается у горячей стенки — у поверхности трубки образуется более горячий пограничный слой, чем в воде при той же мощности. Если удельную нагрузку не снизить, локальная температура металла поднимается выше, чем показывает средняя температура бака, масло у стенки начинает окисляться и коксоваться, на трубке образуется нагар, который дальше ещё хуже проводит тепло — процесс идёт по нарастающей.

Поэтому для ТЭНБ-10И220-И1 в масле ТП-22 действует правило: запас делают по площади нагрева, не по номинальной мощности. Практически это значит — либо длиннее трубки, либо больше трубок на тот же киловатт, либо блок с заведомо большей площадью поверхности, даже если по чистому теплобалансу хватило бы меньшей мощности. Подробный разбор удельной нагрузки по разным средам — в статье про ваттную нагрузку по средам.

Что меняется в конструкции ТЭНа при переходе с воды на масло

Материал оболочки: чёрная сталь или нержавейка

Для чистого турбинного или гидравлического масла без воды нержавеющая сталь не требуется — чёрная сталь 10 нормально работает в масляной среде, и именно её используют по умолчанию для баков, картеров редукторов и гидростанций. Нержавейка AISI 304 или 08Х18Н10Т оправдана, если в баке возможен конденсат, масло периодически контактирует с водой или бак в будущем планируют использовать под другую среду. Переплачивать за нержавейку там, где хватает чёрной стали, смысла нет — разница в цене блока ощутимая.

Если в вашем узле стоял фланец из латуни, а не стали — почитайте, когда латунь оправдана, а когда даёт течь на масле: латунь или нержавейка для фланца ТЭНа.

Как прикидывают мощность для масляного бака

Для грубой прикидки берут объём, плотность и теплоёмкость масла. У ТП-22 плотность около 0,89-0,90 кг/л, удельная теплоёмкость порядка 1,8-1,9 кДж/(кг·°C) — заметно ниже, чем у воды (4,2 кДж/(кг·°C)). Пример: бак 400 литров нужно поднять с 5°C до 45°C (ΔT = 40°C) за полтора часа.

• Масса масла: 400 л × 0,9 кг/л = 360 кг
• Энергия: 360 кг × 1,88 кДж/(кг·°C) × 40°C ≈ 27 070 кДж
• Мощность: 27 070 кДж / 5400 с ≈ 5 кВт теоретических, плюс 25-30% на теплопотери через стенки бака и зимний воздух — около 6,5 кВт реальных

На бумаге хватило бы 6,5 кВт. Но если удельная нагрузка при этой мощности на коротких трубках превышает безопасную для масла, берут блок большей номинальной мощности вроде ТЭНБ-10И220-И1 — не потому что нужны лишние киловатты, а потому что нужна бо́льшая площадь трубок при той же плотности нагрузки. Точные цифры по вашему баку и маслу считает завод по чертежу — калькулятор и формулы для воды не переносятся на масло напрямую.

Герметичность фланца — отдельная тема для масла

Фланец ТЭНБ-10И220-И1 должен держать масло без подтёков годами, а не до первой переборки. Обычная резина в контакте с минеральным маслом набухает и теряет упругость за один-два месяца — фланец начинает сочиться. Для масляной среды используют паронит нужной толщины или специализированную маслостойкую прокладку (нитрил, фторкаучук при высоких температурах), подобранную под рабочую температуру узла. При монтаже проверяйте равномерную затяжку болтов крест-накрест — перекос фланца даёт течь даже на правильной прокладке.

Предпусковой подогрев — частый сценарий для ТП-22

Если установка стоит на улице или в неотапливаемом помещении, масло ТП-22 застывает до состояния, когда насос его просто не прокачивает. В этом случае ТЭНБ-10И220-И1 включают заранее, до запуска основного оборудования, и греют малой ступенью мощности, чтобы не создавать локальный перегрев в ещё вязком неподвижном масле. Отдельно про логику предпускового подогрева — в статье предпусковой подогрев масла ТЭНом на 220 В.
