Что такое ваттная нагрузка
Ваттная нагрузка — она же удельная поверхностная мощность — показывает, сколько ватт снимается с одного квадратного сантиметра оболочки нагревателя. Обозначается q, единица Вт/см². Это главный параметр при подборе ТЭН: он определяет температуру оболочки, а от неё зависит, выгорит наполнитель и пережжётся спираль или нет.
Мощность сама по себе ничего не говорит о надёжности. ТЭН на 3 кВт можно сделать длиной 300 мм или 1500 мм. В первом случае каждый сантиметр оболочки отдаёт впятеро больше тепла, оболочка раскаляется сильнее. В воде короткий выдержит, в масле — нет.
Формула расчёта
P — мощность, Вт; d — диаметр трубки, см; L — длина активной зоны, см.
Пример. ТЭН ∅10 мм, длина активной части 1000 мм, мощность 3000 Вт.
S = 3,14 × 1,0 × 100 = 314 см². q = 3000 / 314 = 9,55 Вт/см².
Это нормально для проточной воды и заведомо много для масла. Чтобы поставить этот же ТЭН в масло, нагрузку надо опустить до 3 Вт/см² — то есть растянуть активную часть примерно до 3200 мм или разбить мощность на несколько трубок.

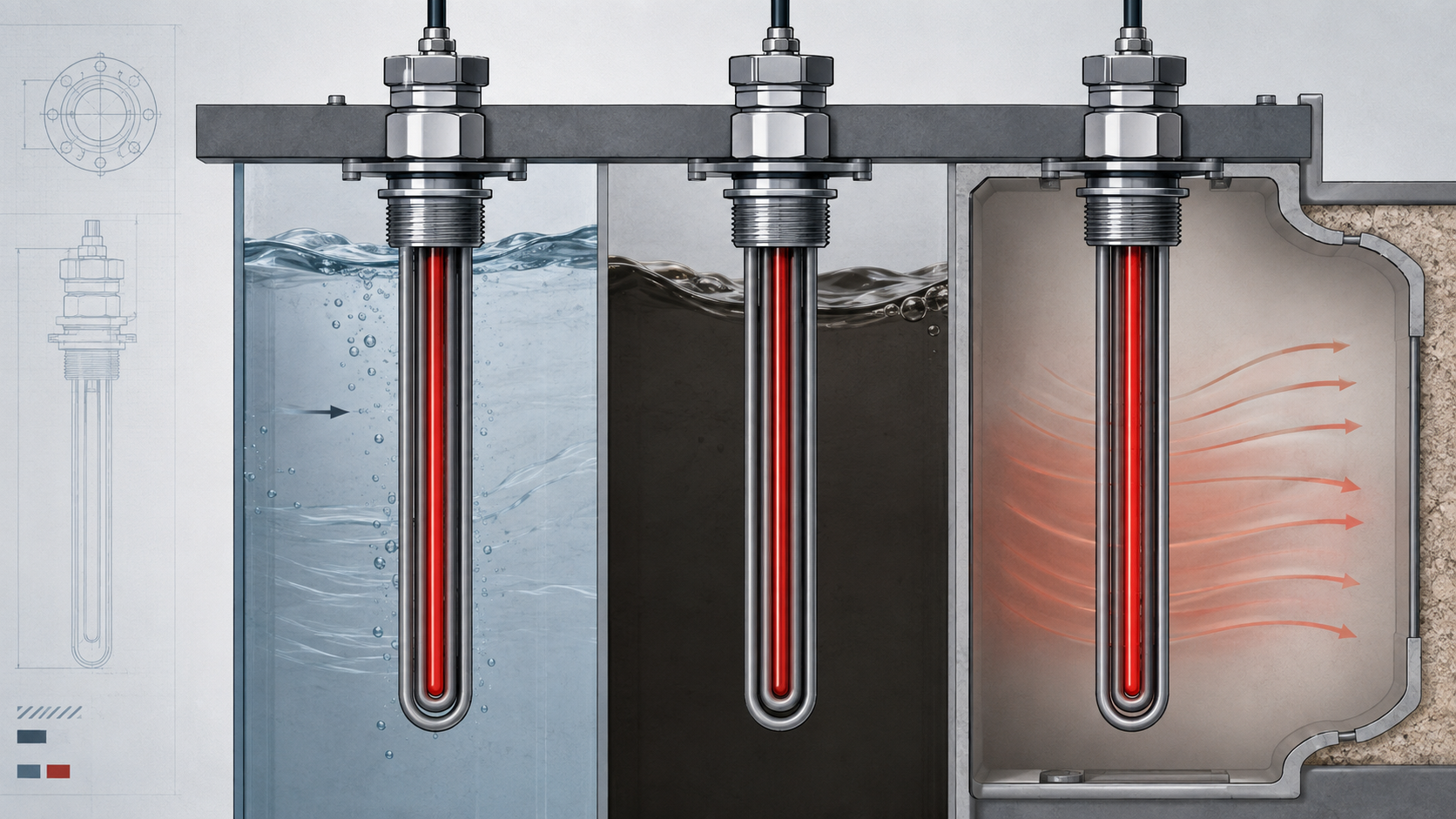

Таблица допустимой ваттной нагрузки по средам
| Среда | q, Вт/см² | Что происходит при перегрузе |
|---|---|---|
| Вода проточная, чистая (до 95 °С) | 10–15 (пик 18) | накипь → локальный перегрев, пробой |
| Вода в баке, поддержание температуры | 8–12 | у стенок бака теплосъём хуже |
| Пар, паровой котёл | 2,0–2,5 | плёночное кипение, прогар |
| Растворы солей и щелочей | 4–6 | отложения на поверхности |
| Масло минеральное, трансформаторное | 2,5–3,5 | коксование выше 3,5 |
| Масло вязкое, гидравлика | 2,0–2,5 | быстрое коксование |
| Мазут, битум, гудрон | 1,0–1,5 | пригар, закоксовка коркой |
| Воздух спокойный (естественная конвекция) | 2,0–3,0 | оболочка 500–700 °С |
| Воздух обдуваемый (калорифер, вентилятор) | 5,0–7,0 | без обдува мгновенный перегрев |
| Легкоплавкие металлы (олово, свинец, припой) | 12–15 | — |
Значения ориентированы на ГОСТ 13268-88 и заводскую практику. Диапазон внутри среды зависит от температуры, чистоты и материала оболочки. Подробный разбор самого параметра — в статье «Ваттная нагрузка ТЭНа: Вт/см² и почему это главный параметр».
Вода: самая высокая нагрузка
Вода отводит тепло в сотни раз лучше воздуха: коэффициент теплоотдачи 500–8000 Вт/(м²·К) против 5–15 у воздуха. Поэтому вода принимает и самую высокую ваттную нагрузку среди рабочих сред — 10–15 Вт/см² для проточной чистой воды, пиково до 18 у дешёвых серийных ТЭН для бойлеров.
Два ограничения. Первое — накипь: слой отложений работает как теплоизоляция, под ним оболочка перегревается локально даже при штатной нагрузке. Поэтому для жёсткой воды нагрузку берут ближе к нижней границе. Второе — вода в баке без циркуляции. У стенки бака и в застойных зонах теплосъём заметно хуже, чем в потоке, поэтому для баков и поддержания температуры держат 8–12 Вт/см².
Масло и мазут: нагрузка в разы ниже
Масло отводит тепло хуже воды и, главное, коксуется при перегреве. У поверхности с высокой нагрузкой масло разлагается, образуется твёрдая корка, которая почти не проводит тепло. Дальше — цепная реакция: корка ухудшает теплосъём, оболочка греется сильнее, коксование ускоряется.
Для минерального и трансформаторного масла предел 2,5–3,5 Вт/см². Вязкие масла и гидравлика — 2,0–2,5. Мазут, битум, гудрон — самые тяжёлые среды, всего 1,0–1,5 Вт/см².
Воздух: спокойный и обдуваемый
Воздух — худший теплоноситель из перечисленных. При естественной конвекции нагрузку держат 2,0–3,0 Вт/см², и даже при ней гладкая трубка выходит на 500–700 °С — тепло уходит в основном излучением, а не конвекцией. Это нормальный режим для ИК-обогрева и высокотемпературных печей.
Как только появляется вентилятор, картина меняется. Обдув со скоростью несколько метров в секунду снимает тепло активнее, коэффициент теплоотдачи растёт в разы, и допустимая нагрузка поднимается до 5,0–7,0 Вт/см². На этом стоят все калориферы и тепловые завесы. Но здесь есть жёсткое правило: нагреватель на такой нагрузке нельзя включать без работающего вентилятора — без обдува он перегреется за секунды. В калориферах для этого ставят блокировку по протоку воздуха.
Гладкий и оребрённый ТЭН: как это связано с нагрузкой
Ваттную нагрузку по ГОСТ считают по поверхности гладкой трубки. Оребрение добавляет площадь в 10–16 раз, поэтому фактическая нагрузка на внешней поверхности рёбер падает во столько же раз.
Гладкая трубка ∅10 мм при нагрузке 3 Вт/см² отдаёт около 940 Вт с метра — и раскаляется до 500–700 °С. Оребрённая отдаёт тот же киловатт при 300–400 °С, потому что её тепло распределено по большой поверхности рёбер. Смысл оребрения не в том, что тепла становится больше, а в том, что тот же киловатт уходит при безопасной температуре оболочки. Разбор с расчётом — в статье «Оребрённый или гладкий ТЭН для нагрева воздуха».
Как подобрать нагрузку под свою задачу
Порядок простой:
- Определить среду и по таблице взять допустимую q.
- Посчитать нужную площадь: S = P / q.
- Из площади получить длину активной части: L = S / (π · d).
- Если длина не влезает в габарит — увеличить диаметр или разбить мощность на несколько трубок.
Пример для мазутного бака. Нужно 6 кВт, среда мазут, q = 1,2 Вт/см². Площадь: 6000 / 1,2 = 5000 см². При ∅16 мм (π·d = 5,03 см) длина активной части: 5000 / 5,03 ≈ 994 см, то есть почти 10 метров. Такую длину складывают в блок из нескольких U-образных трубок на одном фланце. Поставить вместо этого один короткий ТЭН высокой мощности — значит гарантированно закоксовать мазут.
Изготовим ТЭН под воду, масло, мазут или воздух по чертежу или техзаданию, от 1 штуки. Рассчитаем нагрузку и длину сами — назовите мощность и среду.
ОСТАВИТЬ ЗАЯВКУ →
Часто задаваемые вопросы
Что такое ваттная нагрузка ТЭН и в чём она измеряется?
Это удельная поверхностная мощность — сколько ватт снимается с одного квадратного сантиметра оболочки. Единица Вт/см². Считается по формуле q = P / (π·d·L). Именно она определяет температуру оболочки и ресурс, а не сама мощность.
Какая допустимая ваттная нагрузка для воды?
Для проточной чистой воды до 95 °С — 10–15 Вт/см², пиково до 18 у дешёвых серийных ТЭН. Для воды в баке и поддержания температуры без активной циркуляции — 8–12: у стенок бака теплосъём хуже. Вода отводит тепло лучше всех рабочих сред, поэтому допускает самую высокую нагрузку.
Почему для масла и мазута нагрузка намного ниже, чем для воды?
Масло и мазут хуже отводят тепло и коксуются при перегреве. Минеральное масло — 2,5–3,5 Вт/см², выше 3,5 начинается коксование. Вязкие масла и гидравлика — 2,0–2,5. Мазут, битум, гудрон — 1,0–1,5. Водяной ТЭН на 8–10 Вт/см² в масле закоксуется коркой за пару недель.
Какая ваттная нагрузка допустима для нагрева воздуха?
Для спокойного воздуха — 2,0–3,0 Вт/см², при этом гладкая трубка выходит на 500–700 °С и греет в основном излучением. Для обдуваемого воздуха в калорифере — 5,0–7,0: поток снимает тепло активнее. Поэтому в калориферах ставят оребрённые ТЭН и блокировку, чтобы нагрев не включался без вентилятора.
Чем отличается ваттная нагрузка гладкого и оребрённого ТЭН?
Нагрузку по ГОСТ считают по поверхности гладкой трубки. Оребрение добавляет площадь в 10–16 раз, поэтому нагрузка на внешней поверхности рёбер падает во столько же раз. Гладкая трубка ∅10 мм при 3 Вт/см² отдаёт ~940 Вт/м при 500–700 °С, оребрённая — тот же киловатт при 300–400 °С.
Что будет, если превысить допустимую ваттную нагрузку?
Оболочка перегревается, выгорает наполнитель (периклаз), теряется изоляция, спираль пережигается. В жидкостях добавляется коксование или накипь, которая ещё сильнее ухудшает теплосъём. Перегруз по нагрузке — главная причина преждевременного выхода ТЭН из строя.
