Предпусковой подогрев масла ТЭНом от 220 В: расчёт мощности и выбор конструкции
При −20 °C вязкость моторного масла SAE 10W-40 возрастает в 8–10 раз. Стартер проворачивает коленвал с трудом, масляный насос первые минуты работает с воздушными пробками, детали ЦПГ получают масло с задержкой. Для дизель-генераторных установок, компрессорных станций и насосных агрегатов это означает повышенный износ и риск поломки. Предпусковой подогрев масла ТЭНом, ввёрнутым в поддон картера, решает проблему: вязкость снижается до рабочего уровня, пуск становится лёгким. Разберём, как рассчитать мощность и спроектировать ТЭН под конкретный двигатель.
Почему серийный подогреватель не подходит для промышленного двигателя
В рознице продаются предпусковые подогреватели мощностью 0,5–1,5 кВт с фиксированной геометрией. Они рассчитаны на картер объёмом 8–15 литров — типичный объём грузовика или трактора. Для стационарного дизеля с картером 30–50 л такого запаса не хватает: при −25 °C серийный ТЭН прогреет только небольшой объём масла возле нагревателя, а на дне поддона останется холодная зона. Двигатель получит масло разной вязкости, что почти так же опасно, как холодный пуск без подогрева.
Вторая проблема — геометрия. Поддоны промышленных двигателей имеют рёбра жёсткости, перегородки, маслоприёмник. Прямой стержень стандартной длины может упереться в перегородку или оказаться выше уровня масла. ТЭН, изготовленный по чертежу поддона, повторяет доступную зону: изгибается, укорачивается, получает нужный диаметр и длину активной части.
Третья — мощность под задачу. На производстве изготавливают ТЭНы от 1 штуки: рассчитывают точную мощность под объём картера, время прогрева и напряжение. Серийный подогреватель приходится выбирать из номиналов «1 кВт», «1,5 кВт», и нужная точка попадает между ними.
Расчёт мощности ТЭНа для подогрева масла
Для однофазного ТЭНа на 220 В расчёт выполняется по теплофизической формуле:
P = (c × m × ΔT) / t
где c — удельная теплоёмкость масла (≈2 кДж/(кг·К)), m — масса масла, ΔT — разница между начальной и требуемой температурой, t — время прогрева в секундах. Масса масла равна объёму в литрах, умноженному на плотность (0,88–0,90 кг/л).
Пример расчёта. Картер объёмом 30 л, масса масла 26,4 кг. Нужно поднять температуру с −20 до +20 °C (ΔT = 40 К) за 1 час. Q = 2 × 26,4 × 40 = 2112 кДж. Мощность P = 2112 / 3600 = 0,59 кВт. С учётом теплопотерь через стенки поддона добавляют запас ×1,8–2,2. Получаем 1,2 кВт.
Для 220 В сопротивление такого ТЭНа по закону Ома: R = U² / P = 220² / 1200 = 40,3 Ом. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, поэтому сопротивление может находиться в диапазоне 36,2–42,3 Ом.
Ниже — ориентировочные мощности для картеров разного объёма при целевой температуре подогрева до +20 °C и времени прогрева 60 минут.
| Объём картера, л | Масса масла, кг | Расчётная мощность, кВт | Рекомендуемая мощность ТЭНа, кВт |
|---|---|---|---|
| 10 | 8,8 | 0,20 | 0,5 |
| 20 | 17,6 | 0,39 | 1,0 |
| 30 | 26,4 | 0,59 | 1,2 |
| 50 | 44,0 | 0,98 | 2,0 |
| 75 | 66,0 | 1,47 | 3,0 |
Мощность выше 3 кВт на однофазном 220 В потребует тока более 13,6 А, поэтому для тяжёлых двигателей применяют три однофазных ТЭНа или трёхфазную схему — это отдельная задача.

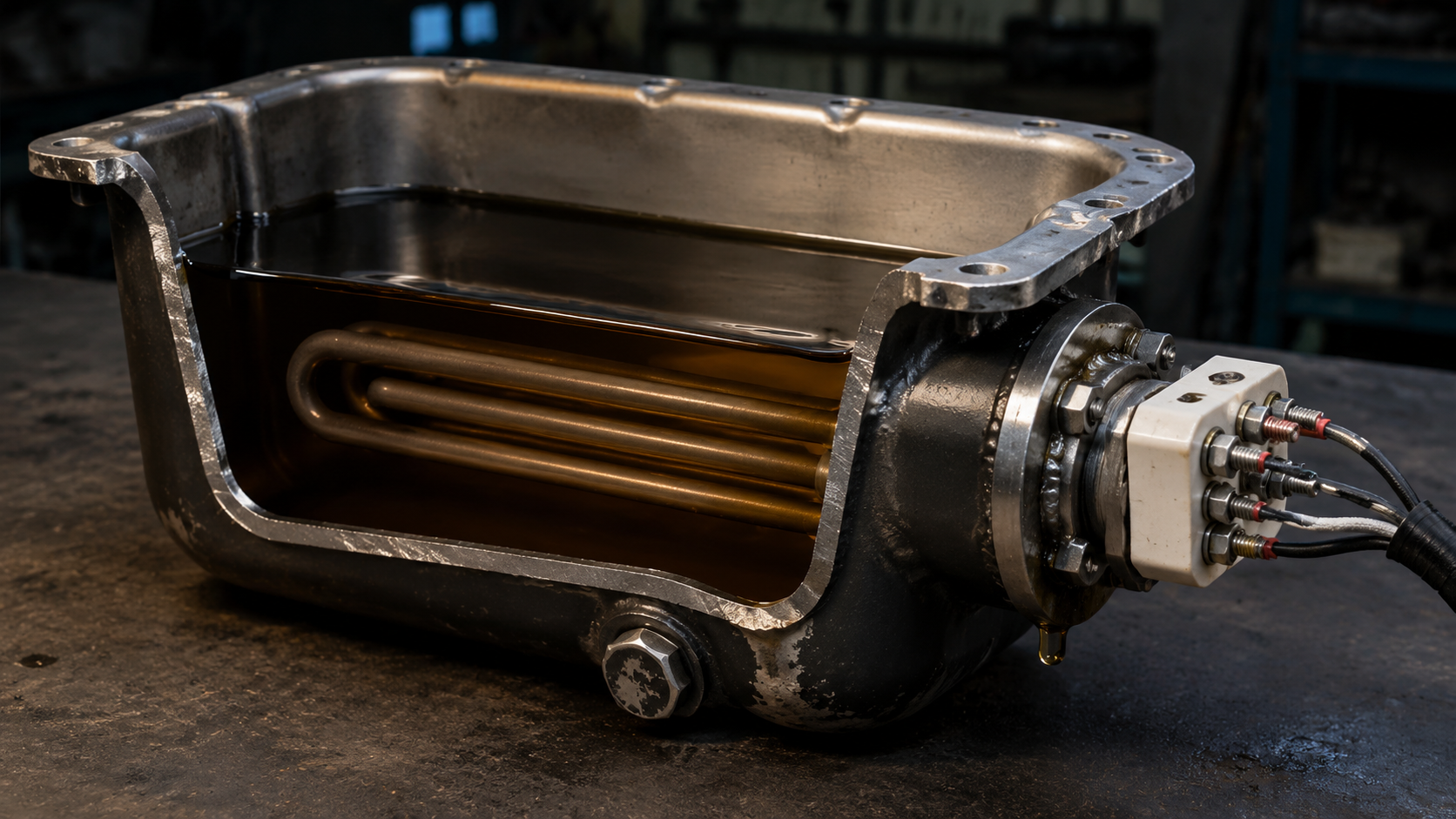

Конструкция ТЭНа для поддона: штуцер, материалы, плотность мощности
ТЭН для подогрева масла отличается от водяного допустимой плотностью мощности. На поверхности нагревателя она не должна превышать 4 Вт/см², иначе масло у поверхности начинает коксоваться, образуя твёрдый нагар. Поэтому при 1,2 кВт нужна длина активной части не менее 15 см при диаметре 16 мм. Промышленный ТЭН для поддона выглядит как стержень диаметром 10–20 мм, длиной от 300 до 800 мм, ввёрнутый через штуцер в отверстие поддона.
Резьба одиночного масляного ТЭНа — штуцерная: G1/2", G3/4", M14×1.5 или M22×1.5. Блоки из трёх петель в один шестигранник (с резьбой G1.5", M56×2) используются редко — поддон двигателя обычно не позволяет разместить массивный фланец. Для нестандартных поддонов изготавливаем ТЭН с изогнутым корпусом: копируем форму внутренней полости по чертежу или по замеру.
Материал оболочки:
- Сталь 10 — для минеральных и синтетических масел без агрессивных присадок. Бюджетный стандартный вариант.
- AISI 304 (08Х18Н10) — если в масле возможно присутствие конденсата, воды или сернистых соединений. Нержавейка исключает точечную коррозию.
- Цельнотянутая труба 12Х18Н10Т — для ответственных применений на пищевых производствах или при контакте с маслами, содержащими хлор.
Внутри ТЭНа — нихромовая спираль, запрессованная в периклаз (магнезитовую засыпку). Это обеспечивает изоляцию до 500 В и равномерную передачу тепла.
Монтаж и управление: термостат, герметизация, безопасность
Установка ТЭНа в поддон выполняется на слитом масле. Последовательность:
- Обесточить оборудование, снять клеммы с контактов ТЭНа.
- Слить масло, очистить отверстие от загрязнений.
- Ввернуть ТЭН с медной или паронитовой прокладкой. ФУМ-ленту для масла использовать не стоит: она течёт при нагреве.
- Подключить через автомат на 16 А (для 1,2 кВт) и УЗО. Провод сечением не менее 1,5 мм².
- Установить термостат с датчиком в масле — отключать подогрев при 60–70 °C, чтобы не перегреть масло.
Датчик термостата опускается в масло через отдельное отверстие или монтируется в гильзу. Гистерезис 5–10 °C исключает частые включения. Если ТЭН работает без термостата, процесс нагрева ничем не ограничен: при 150 °C масло деградирует, поэтому термостат обязателен.
Для взрывоопасных зон (нефтепереработка, химические цеха) применяют ТЭН во взрывозащищённом исполнении Ex-d. Клеммная коробка уплотняется, а взрывонепроницаемая оболочка выдерживает давление внутреннего воспламенения — такую конструкцию заказывают отдельно под чертёж с указанием категории взрывоопасной смеси.
Частые вопросы
Как подобрать мощность ТЭНа для конкретного дизеля? Исходите из объёма картера и времени предпускового подогрева. Например, для 30 л масла и нагрева за 40 минут расчётная мощность — 1,5 кВт. В расчёте учтите теплопотери: при −30 °C они выше, чем при −10 °C, поэтому закладывайте запас 20–30%.
Можно ли использовать один и тот же ТЭН для масла и для воды? Нет. Водяной ТЭН имеет плотность мощности до 10–12 Вт/см², из-за которой масло коксуется. Масляный ТЭН должен иметь плотность не более 2,5–4 Вт/см², поэтому его делают длиннее или с оребрением.
Что делать, если в поддоне нет резьбового отверстия? Варим бобышку или используем врезной фланец под сварку. Приваривайте фланец до покраски, после сварки проверьте герметичность. Если отверстие слишком мало для фланца — ТЭН можно изготовить с гильзой, которая вставляется через сапун.
Какой материал оболочки выбрать для масла с присадками? Для обычных моторных масел — сталь 10. Для систем с высоким содержанием серы (топливные и трансмиссионные масла) — AISI 304 (08Х18Н10). Титановый ТЭН оправдан только для морской воды или сильных кислот, в масле он избыточен.
Сколько времени занимает изготовление ТЭНа по чертежу? Типовой ТЭН — 5–10 рабочих дней. Партия от 1 штуки. Присылайте чертёж, эскиз или фото старого ТЭНа с линейкой — восстановим геометрию и рассчитаем мощность.
Предпусковой подогрев масла ТЭНом — это не покупка готового изделия, а инженерная задача. Правильно подобранная мощность, материал и геометрия ТЭНа обеспечат лёгкий пуск даже при −40 °C и продлят ресурс двигателя.
Если вам нужен ТЭН для поддона двигателя с нестандартной длиной, мощностью или резьбой — отправьте чертёж или фото старого нагревателя, технолог рассчитает параметры и назовёт срок изготовления.
