ТЭНБ-15: чертёж и конструктивные особенности
Фланцевый нагреватель ТЭНБ-15 — это трубчатый ТЭН с присоединением 1½ дюйма. Цифра 15 в названии означает условный проход, а не диаметр самой трубки. Чертёж такого нагревателя содержит пять обязательных параметров, без которых изготовить его невозможно.
Что означает обозначение ТЭНБ-15
Расшифровка простая: ТЭН — трубчатый электронагреватель, Б — в фланцевом исполнении (от слова «болтовой» или «бобышка»), 15 — условный диаметр присоединительного элемента в миллиметрах.
Условный проход DN15 соответствует резьбе G1½ дюйма. Именно этот размер определяет, куда вкручивается или фланцуется нагреватель — в бак, ёмкость, теплообменник или трубопровод. Диаметр самой нагревательной трубки — отдельный параметр, он может быть 8, 10, 12 или 16 мм в зависимости от мощности и условий эксплуатации.
ТЭНБ выпускаются в двух конструктивных вариантах:
- Резьбовое присоединение — штуцер с резьбой G1½, вкручивается в подготовленное отверстие. Проще монтировать, но снять под давлением нельзя.
- Фланцевое присоединение — плоский фланец с отверстиями под болты. Применяется там, где нужна надёжная герметизация под давлением или частая замена нагревателей без слива среды.

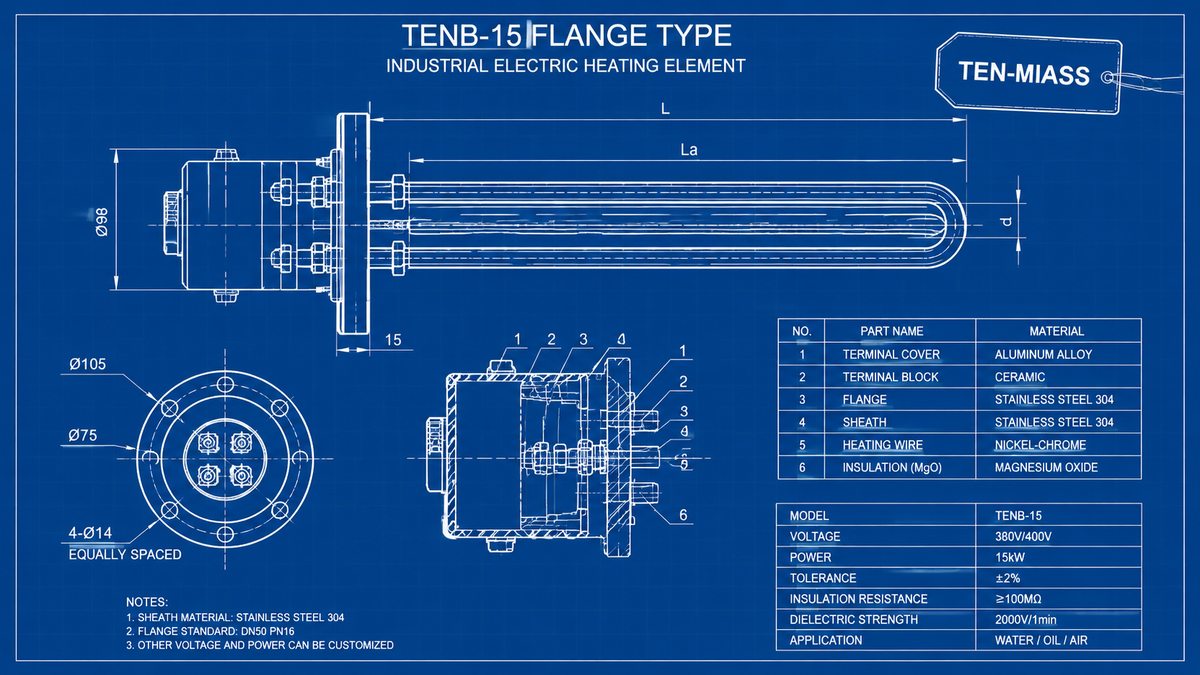

Как читать чертёж ТЭНБ-15
Стандартный чертёж ТЭНа содержит пять параметров. Без каждого из них изготовить нагреватель по чертежу не получится:
| Параметр | Обозначение | Что означает |
|---|---|---|
| Полная длина | L | Расстояние от торца присоединения до конца трубки (крайней точки U-образного изгиба или прямого конца) |
| Активная длина | La | Участок трубки с нагревательной спиралью внутри. Должен целиком находиться в рабочей среде |
| Диаметр трубки | d | Внешний диаметр металлической оболочки нагревателя. Определяет плотность тепловой нагрузки |
| Мощность | P | Номинальная мощность, Вт или кВт. Вместе с активной длиной и диаметром определяет удельную нагрузку |
| Напряжение | U | 220 В или 380 В (однофазное или трёхфазное подключение) |
Конструктивные элементы ТЭНБ-15
Внутри трубки нагревателя три слоя. Сначала нихромовая спираль — она выделяет тепло при прохождении тока. Вокруг спирали плотно спрессован магнезит (оксид магния) — электрически непроводящий и хорошо теплопроводящий порошок. Снаружи — металлическая оболочка, которая передаёт тепло в среду и держит давление.
На фланце или штуцере устанавливаются клеммные выводы — обычно латунные контактные штыри с гайками под провод. У ТЭНБ-15 они защищены изолятором из фарфора или стеклонаполненного полиамида. Расстояние между выводами и торцом фланца тоже регулируется чертежом.
Материалы оболочки — от чего зависит выбор
Материал трубки выбирается под рабочую среду:
- Сталь 10 (углеродистая) — воздух, масло, сухие среды. Нельзя для воды: ржавеет.
- AISI 304 / 08Х18Н10 — водопроводная вода, водяной пар. Рабочий стандарт для большинства бойлеров и теплообменников.
- 12Х18Н10Т — пищевые среды, более агрессивная вода с хлором, температуры выше 350 °C.
- Чистый титан — гальванические ванны, морская вода, растворы кислот и хлоридов. Дороже, но единственный вариант при агрессивной химии.
В чертеже материал оболочки всегда прописывается отдельным полем — «Материал трубки» или «Оболочка». Если поле пустое, уточняйте перед заказом: от этого зависит и срок службы, и цена.
Типичные ошибки при заказе ТЭНБ-15 по чертежу
Самые частые проблемы, с которыми приходят клиенты:
- Путают L и La. Присылают только полную длину, а активная не указана. В результате получают нагреватель, у которого греющая часть оказывается длиннее объёма бака.
- Не указывают материал. Заказывают «как было», а оригинал был из нержавейки, а не из углеродистой. Через месяц ржавая вода в системе.
- Не указывают количество выводных концов и их расположение. У ТЭНБ бывает однофазное (2 вывода) и трёхфазное (3 вывода) исполнение — это разные чертежи.
