ТЭН285А20/20.0Jцт380: изготовление на заказ

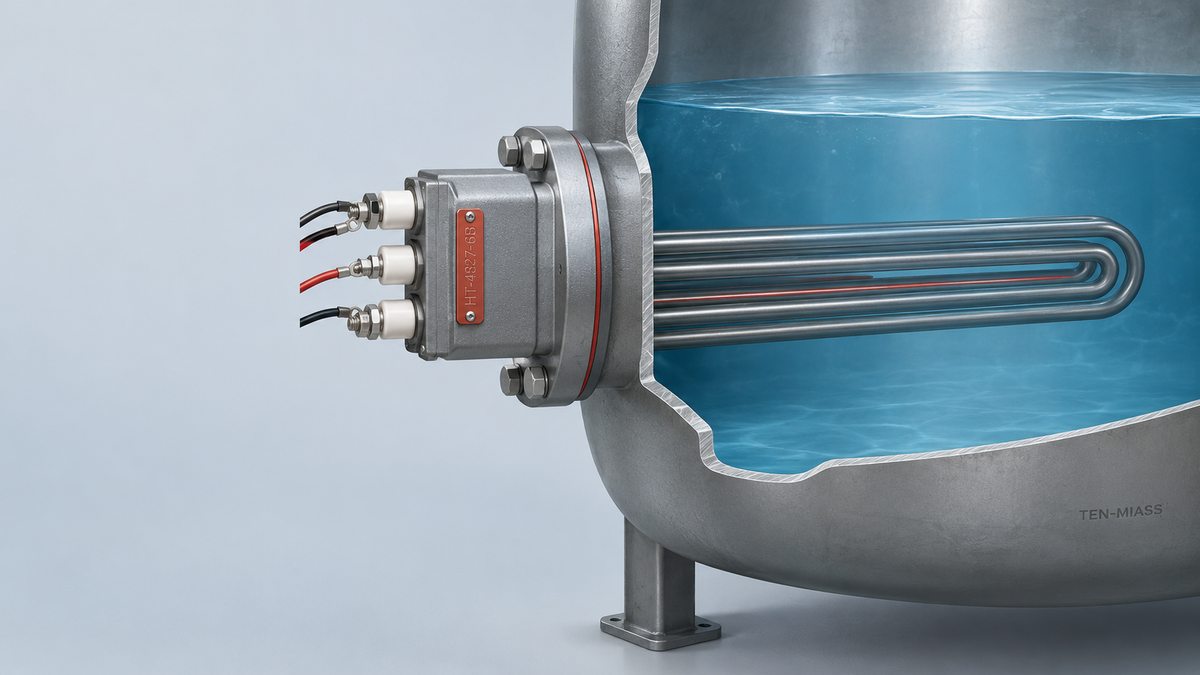

ТЭН в разрезе бака с видимой биркой маркировки, трубка под водой, клеммы снаружи на сухой стороне

Короткий ответ: код ТЭН285А20/20.0Jцт380 читается по типовой схеме ГОСТ 13268-88: длина трубки, буква формы, диаметр, мощность 20 кВт, индекс материала оболочки, напряжение 380 В. Но буквенные индексы формы и покрытия разные заводы трактуют по-разному, поэтому точную расшифровку конкретно этого кода без паспорта изделия дать нельзя с полной уверенностью. Для изготовления на заказ лучше прислать фото бирки целиком и фото самого ТЭНа: так подбор идёт по факту, а не по догадке о значении одной буквы.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Как читать маркировку ТЭН по ГОСТ 13268-88

ГОСТ 13268-88 задаёт общую логику построения кода, а не жёсткую таблицу значений для каждого завода. Типовая структура: буквы ТЭН, затем длина развёрнутой трубки, буква формы исполнения (прямой, изогнутый, П-образный, спиральный), диаметр трубки в миллиметрах, мощность в киловаттах, буква материала оболочки и покрытия, и в конце напряжение питания в вольтах.

Проблема в том, что сам ГОСТ закрепляет структуру, но не единый алфавит букв для формы и материала на все заводы страны. Один и тот же символ у разных производителей 1988-2026 годов мог означать разные исполнения. Поэтому код читается как подсказка о порядке величин, а не как однозначный паспорт изделия без дополнительной проверки.

Разбор кода ТЭН285А20/20.0Jцт380 по полям

Ниже разложен этот конкретный код по типовой схеме. Формулировки мягкие намеренно: для точного подтверждения каждого поля нужен паспорт завода-изготовителя или фото изделия целиком.

Фрагмент кода	Вероятное значение	Комментарий
ТЭН	Тип изделия	Трубчатый электронагреватель
285	Длина развёрнутой трубки	Скорее всего в см или условных единицах, у разных заводов база отсчёта отличается
А	Буква формы исполнения	Вероятно прямой или одногибный элемент, но буквенный индекс не унифицирован между производителями
20 (перед дробью)	Диаметр трубки, мм	Крупный диаметр для промышленного элемента такой мощности
20.0	Мощность, кВт	Большая мощность, типична для промышленного блока или воздухонагревателя
Jцт (или похожий индекс)	Материал оболочки / покрытие	Буквенная часть требует сверки по паспорту конкретного завода
380	Напряжение, В	Трёхфазное питание или элемент, рассчитанный на фазное напряжение в блоке

Если часть символов на бирке стёрлась или нечитаема, расшифровывать оставшиеся цифры наугад не стоит. Фото бирки целиком, даже частично повреждённой, плюс фото самого элемента на месте установки дают больше точной информации, чем попытка угадать букву по памяти.

Расчёт сопротивления для мощности 20 кВт на 380 В

Номинальное сопротивление элемента на 20 кВт при напряжении 380 В: R = U² ÷ P = 380² ÷ 20000 = 144400 ÷ 20000 ≈ 7,22 Ом.

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 / −10 %. Из-за обратной зависимости R = U²/P коридор сопротивления получается несимметричным.

Параметр	Мощность, Вт	Сопротивление, Ом
Номинал	20000	7,22
Верхняя граница по ГОСТ (+5%)	21000	6,88
Нижняя граница по ГОСТ (−10%)	18000	8,02

Рабочий коридор для исправного элемента на 20 кВт/380 В: 6,88-8,02 Ом. Если мультиметр показывает значение вне этого диапазона, элемент уже частично выгорел или был изготовлен с отклонением, даже если формально ещё греет.

Что прислать для расчёта

Фото маркировочной бирки целиком, под углом и при хорошем освещении, даже если часть символов нечитаема
Фото самого ТЭНа на месте установки: видно длину, форму гиба, диаметр трубки и тип клеммной головки
Напряжение питания оборудования, если оно известно отдельно от маркировки
Среду нагрева: вода, масло, воздух, от этого зависит материал оболочки
Как часто и в каком режиме работает оборудование: разово или на постоянной загрузке

По этим данным подбирается или изготавливается аналог за один день, без необходимости расшифровывать каждый символ стёртого кода.

Главная ошибка при заказе по коду

Самая частая ошибка: взять одну цифру из маркировки, предположить её значение и заказать элемент только по этой догадке, без фото. Буквы формы и материала в кодах ГОСТ 13268-88 не унифицированы между заводами, и предположение может не совпасть с реальным исполнением. Итог: доставили ТЭН с другим диаметром трубки или формой гиба, который физически не встаёт в посадочное место старого.

Точнее не пытаться расшифровать код самостоятельно до последней буквы, а прислать фото. Диаметр трубки и длину несложно проверить штангенциркулем и рулеткой по фото с линейкой или знакомым предметом в кадре для масштаба, а форму гиба и тип клеммной головки видно сразу.

Есть ТЭН285А20/20.0Jцт380 или похожий код на бирке?

Пришлите фото маркировки и самого элемента, посчитаем параметры и изготовим аналог на заказ. От 1 шт., срок 7-14 рабочих дней.

Оформить заказ

Частые вопросы

Что означает маркировка ТЭН285А20/20.0Jцт380?

По типовой структуре маркировки ГОСТ 13268-88 это, вероятно: 285 - длина развёрнутой трубки в см или дм, А - буква формы исполнения, 20 - диаметр трубки в мм, 20.0 - мощность в кВт, Jцт - индекс материала оболочки и покрытия, 380 - напряжение в вольтах. Буквенные индексы формы и материала разные заводы трактуют по-своему, поэтому точное значение лучше сверять по паспорту изделия или уточнять у производителя по фото.

Как читать маркировку ТЭН по ГОСТ 13268-88?

Типовая структура: ТЭН + длина развёрнутой трубки + буква формы (прямой, изогнутый, П-образный) + диаметр трубки в мм + мощность в кВт + буква материала оболочки и покрытия + напряжение в вольтах. Это общая схема из ГОСТ, но конкретные буквенные индексы формы и материала у разных заводов отличаются, поэтому код сам по себе не всегда даёт однозначный ответ без паспорта или фото изделия.

Можно ли заказать ТЭН только по коду маркировки без фото?

Технически можно, но это риск. Буквенные индексы формы и материала в коде не унифицированы между заводами, и один и тот же символ у разных производителей может означать разное. Заказ по одной расшифрованной цифре без фото может привести к ошибке в диаметре трубки или форме гиба. Точнее прислать фото бирки целиком и фото самого ТЭНа на месте установки, тогда подбор идёт по факту, а не по догадке.

Какое сопротивление должно быть у ТЭН 20 кВт на 380 В?

По номиналу R = U²/P = 380² ÷ 20000 ≈ 7,22 Ом. ГОСТ 13268-88 допускает отклонение мощности +5/−10%, поэтому реальный коридор сопротивления несимметричный: от 6,88 Ом (при мощности +5%) до 8,02 Ом (при мощности −10%). Если замер выходит за эти границы, элемент уже выгорел частично или имеет заводской брак, даже если формально греет.

Что делать, если маркировка на ТЭНе нечитаема?

Не пытаться угадать код по памяти или обрывку цифр. Сфотографировать бирку под углом и при хорошем освещении, даже если часть символов стёрлась, и отдельно сфотографировать сам ТЭН на месте установки: видно длину, диаметр, форму гиба и тип клеммной головки. По фото подбирается аналог без привязки к полной расшифровке стёртого кода.

Сколько стоит и сколько ждать изготовление ТЭН285А20/20.0Jцт380 по чертежу?

Для элемента мощностью 20 кВт цена считается индивидуально по калькулятору после уточнения диаметра трубки, длины, формы гиба и материала оболочки: промышленная мощность такого уровня не укладывается в типовые прайсовые позиции. Срок изготовления на заказ обычно 7-14 рабочих дней с момента согласования параметров.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
