Мощность 1 кВт при напряжении 380 В дает расчётное сопротивление 144,4 Ом. Если у вас сгорел ТЭН с такой маркировкой, это первое число, которое нужно проверить мультиметром на новом изделии перед установкой. По ГОСТ 13268-88 допуск на мощность составляет +5% / -10%, значит сопротивление может быть в диапазоне 138-160 Ом - это всё ещё годный ТЭН.

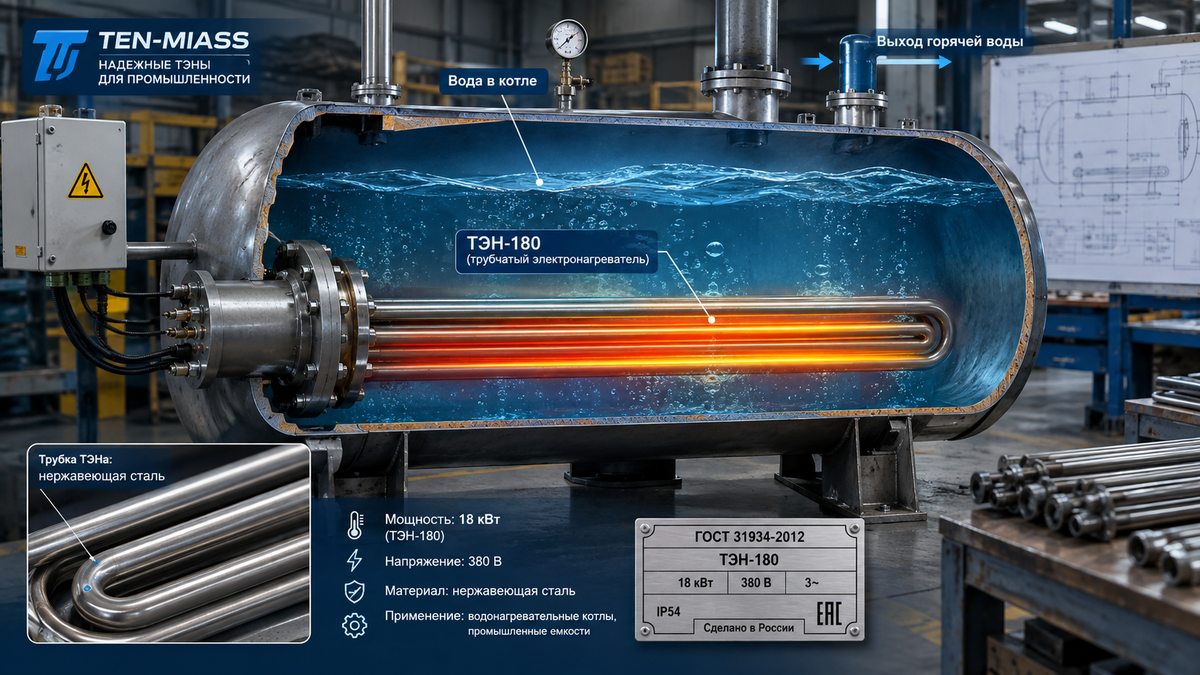

Как расшифровать маркировку ТЭН-180 В 13/10 J380
Каждый символ в обозначении несёт конкретный технический смысл по ГОСТ 13268-88:
| Символ | Значение | Примечание |
|---|---|---|
| 180 | Длина активной части, мм | Нагревательная зона, без холодных концов |
| В | Среда нагрева - вода | Оболочка из нержавейки обязательна |
| 13 | Диаметр корпуса, мм | Наружный диаметр трубки |
| 10 | Мощность 1,0 кВт | Число = десятые доли кВт (10 = 1,0 кВт) |
| J | Материал оболочки | Нержавеющая сталь или специальный сплав |
| 380 | Напряжение питания, В | Трёхфазная сеть или фаза-фаза |
Технические параметры и аналоги в одной таблице
Ниже приведены варианты, которые фактически взаимозаменяемы при совпадении монтажных и электрических параметров:
| Параметр | ТЭН-180 В 13/10 J380 | Аналог 1 | Аналог 2 |
|---|---|---|---|
| Длина активной части | 180 мм | 180 мм | 180 мм |
| Диаметр корпуса | 13 мм | 13 мм | 12,5 мм* |
| Мощность | 1,0 кВт | 1,0 кВт | 1,0 кВт |
| Напряжение | 380 В | 380 В | 380 В |
| Среда | Вода | Вода | Вода |
| Материал оболочки | Нержавейка (J) | AISI 304 | AISI 321 |
| Расчётное R | 144,4 Ом | 144,4 Ом | 144,4 Ом |
| Допустимый R | 138-160 Ом | 138-160 Ом | 138-160 Ом |
* Аналог с диаметром 12,5 мм - проверьте посадочное отверстие перед заказом.
Расчёт сопротивления и времени нагрева
Два расчёта, которые чаще всего нужны при замене:
Проверка исправности ТЭН по сопротивлению
Формула: R = U² / P
Для ТЭН-180 В 13/10 J380: R = 380² / 1000 = 144 400 / 1000 = 144,4 Ом
Допуск ГОСТ 13268-88: мощность +5% / -10%. Пересчёт на сопротивление:
- При P = 1100 Вт (+10%, верхний допуск): R = 380² / 1100 = 131 Ом
- При P = 900 Вт (-10%, нижний допуск): R = 380² / 900 = 160 Ом
Итого рабочий диапазон: 131-160 Ом. Если мультиметр показывает 0 - обрыв нити. Если сопротивление падает ниже 100 Ом - скорее всего межвитковый пробой.
Время нагрева воды
Формула: t = 0,00116 × V × ΔT / P
Пример: нагреть 50 литров с 15 до 65°C (перепад 50°C):
t = 0,00116 × 50 × 50 / 1 = 2,9 часа (без учёта теплопотерь через стенки бака)
Если нужно уложиться в 1,5 часа - либо повышать мощность до 2 кВт, либо устанавливать два ТЭН параллельно.
Почему сгорают ТЭН-180 В 13/10 J380 раньше срока
Три причины, с которыми мы сталкиваемся чаще всего:
- Накипь на корпусе. При слое накипи 3-4 мм теплоотдача в воду падает вдвое - нить раскаляется выше расчётной температуры и перегорает. На жёсткой воде срок жизни ТЭН - 1-2 года вместо 5-7.
- Работа без воды. Даже кратковременный перегрев "всухую" разрушает нить. Если бак опустел, а ТЭН продолжал работать - замена неизбежна.
- Неподходящий материал оболочки. Если в системе умягчённая вода с химическими добавками или горячее водоснабжение с реагентами - AISI 304 деградирует быстрее, чем AISI 321 (12Х18Н10Т). При агрессивных средах нужна именно 321-я марка.
Что нужно прислать, чтобы изготовить аналог
Чек-лист для заказа аналога ТЭН-180 В 13/10 J380
- Полная маркировка сгоревшего ТЭНа - все буквы и цифры с корпуса
- Диаметр и длина корпуса в мм (можно штангенциркулем)
- Мощность и напряжение питания
- Среда нагрева: вода, масло, воздух, другая жидкость
- Материал оболочки или фото с корпуса (если буква J непонятна - пришлите фото)
- Тип присоединения: холодные концы свободные, под клеммную колодку, или специальный штуцер
- Фото самого ТЭНа - лучше с двух сторон
Если маркировка частично стёрта - не проблема. По фото и размерам мы восстанавливаем параметры. Подробнее о том, как подобрать ТЭН по неизвестной маркировке, написано в нашем блоге.
Сроки и цены на аналог ТЭН-180
Патронный ТЭН 13 мм в категории водяных - один из стандартных типоразмеров. Изготовление от 1 штуки занимает 7-14 рабочих дней. Цена на водяные ТЭН с нержавеющей оболочкой начинается от 1 470 руб. за штуку - точная цифра зависит от длины, материала и партии.
Отгрузка через СДЭК и ПЭК по всей России и в Казахстан. Все документы: счёт, накладная, паспорт изделия. Узнать точную стоимость - на главной странице или по телефону +7 (919) 405-21-39.
