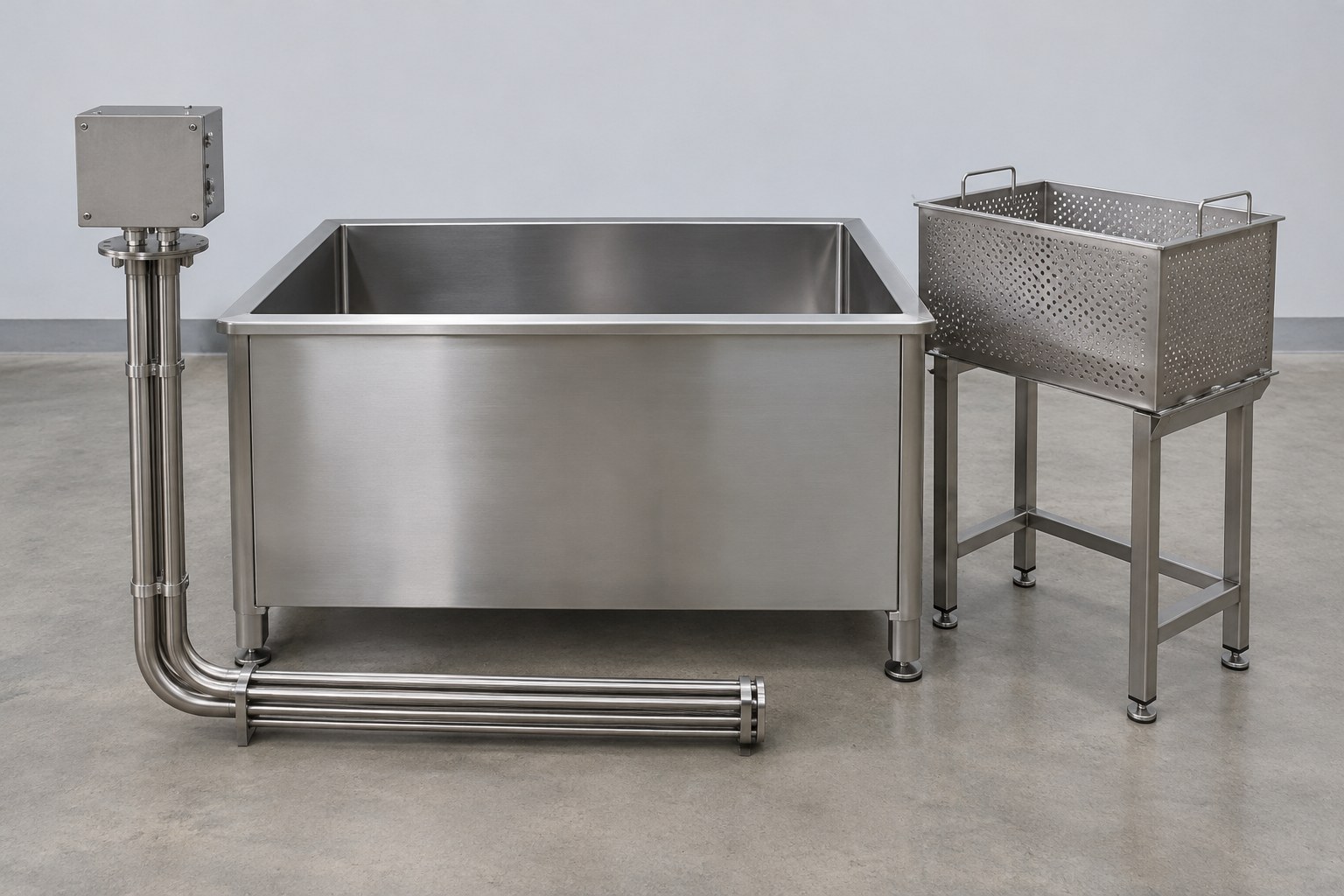

ТЭН для ванны с переменным объёмом: считать уровень после выгрузки деталей
Для технологической ванны с меняющейся загрузкой нагреватель выбирают по самому низкому реальному уровню жидкости, а не по отметке при погружённой корзине. Детали вытесняют раствор и могут создать ложное ощущение достаточного заполнения. После их извлечения вся активная зона ТЭНа должна оставаться в разрешённых условиях погружения, а управление — соответствовать минимальному объёму.
Почему отметка при загруженной корзине обманывает
Оператор доливает раствор до рабочей линии, когда детали уже находятся в ванне. Затем корзину поднимают, и поверхность опускается. Одновременно часть жидкости уходит на поверхности деталей и оснастки. Если нагреватель расположен высоко, уровень может приблизиться к активной части даже без утечки из бака.
При расчёте учитывают не наружный объём корзины, а фактически вытесняемый объём её материала и изделий. Открытая решётчатая корзина, заполненная раствором, не вытесняет жидкость как сплошной ящик. Полости, захваченный воздух и ориентация деталей дополнительно меняют картину.
Сначала описывают цикл: заполнение, погружение, выдержка, выгрузка, стекание, долив и слив. Минимум часто возникает между операциями, а не в том состоянии, которое показано на красивой фотографии работающей ванны.
Три разные отметки на одном эскизе
Верхняя граница активной зоны
Нужен чертёж изготовителя с обозначением нагреваемой и ненагреваемой частей. Общая длина трубки не показывает, где выделяется мощность. Для бокового блока учитывают верхнюю активную ветвь; для погружного исполнения — реальную геометрию всей греющей части.
Минимальный разрешённый уровень
Изготовитель задаёт условия погружения конкретной конструкции. К геометрии добавляются колебания поверхности, возможный наклон, воронки при циркуляции и особенности теплообмена. Универсальный совет «оставьте пару сантиметров» здесь не заменяет проектное решение.
Уставка блокировки и уровень нормального долива
Датчик должен отключить нагрев раньше, чем жидкость достигнет недопустимой границы. Его расположение, погрешность, задержка и условия работы согласуются со специалистом по автоматике. Уровень нормального долива выше аварийного порога и не должен превращать защиту в ежедневный регулятор процесса.
Расчёт падения уровня после выгрузки
Рассмотрим условную прямоугольную ванну с внутренним планом 1,2 × 0,6 м и вертикальными стенками. Площадь зеркала равна 0,72 м². Если детали и материал оснастки вытесняют 36 л, то после их полного извлечения без долива уровень опустится на 0,036 / 0,72 = 0,05 м, то есть на 50 мм.
Допустим, на деталях дополнительно унесено 7,2 л раствора. Это ещё 0,0072 / 0,72 = 0,01 м, или 10 мм. Суммарное расчётное снижение относительно загруженного состояния — 60 мм. В реальном процессе объём уноса следует определять по данным технологии или наблюдениям, а не брать эти учебные 7,2 л.
Если верх активной зоны находится на отметке 250 мм от дна, а уровень до выгрузки равен 300 мм, после такого изменения останется 240 мм. Активная часть уже не будет полностью покрыта. Пример не назначает допустимые отметки: он показывает, почему одна линия заполнения без учёта вытеснения недостаточна.
На малом объёме меняется не только уровень
Мощность, рассчитанная для большой ванны, значительно быстрее меняет температуру малого остатка. Для условных 60 кг водоподобного раствора и мощности 12 кВт идеальная скорость нагрева равна 12 / (60 × 4,18) = 0,0478 °C/с, или около 2,87 °C в минуту. Для 180 кг при прочих равных — около 0,96 °C в минуту.
Здесь не учтены потери, теплоёмкость стенок, деталей и изменение свойств раствора. Поэтому это сравнение чувствительности процесса, а не настройка регулятора. Оно объясняет, почему на малой заправке привычный цикл управления может давать более заметный перегрев.
Время реакции датчика, перемешивание, распределение мощности и допустимая поверхностная нагрузка оцениваются вместе. Простое уменьшение средней мощности не разрешает оголять активную часть. Если часть нагревателя находится вне жидкости, это отдельное недопустимое состояние, а не экономичный режим.
Что можно изменить в задании на нагреватель
Обсуждают более низкое расположение греющей зоны, другую форму, распределение мощности по секциям или иной принцип передачи тепла. Но слишком низкая установка может попасть в осадок, мешать очистке и ухудшить теплообмен. Выбор должен учитывать реальные загрязнения и обслуживание ванны.
Chromalox описывает боковые погружные нагреватели с греющей частью вдоль стенки или у дна. Такая компоновка полезна как вариант, но не является универсальной рекомендацией для любой химии. Материал оболочки согласуют по раствору, его концентрации и температуре отдельно.
Для минимального и максимального заполнения задают рабочие режимы. При необходимости проектировщик предусматривает разные ступени мощности и независимые защитные функции. Переделка существующей схемы на месте без проекта и проверки не заменяет подбор исполнения.
Что важно проверить перед заказом
Пришлите внутренние размеры ванны, диапазон объёма, отметки дна и сливов, положение корзины и нагревателя. Нужны вытеснение деталей, унос раствора, порядок долива, возможная циркуляция, осадок и требуемое время разогрева. Укажите состав среды и ограничения по её локальному перегреву.
Приложите эскиз с минимальным уровнем без деталей и отдельным уровнем при загрузке. Попросите обозначить активную зону на чертеже и согласовать условия её погружения. Монтаж, настройку блокировок и испытания выполняют квалифицированные специалисты; статья помогает подготовить исходные данные, а не собрать защиту самостоятельно.
Частые вопросы
Уровень с корзиной можно считать минимальным?
Нет. После извлечения деталей он снижается на величину вытеснения, а унос раствора дополнительно уменьшает объём.
Поможет снижение мощности при оголённой трубке?
Оно не отменяет требования погружения активной зоны. Такой режим должен быть исключён проектом и защитами.
Нужно ли опускать ТЭН на самое дно?
Не обязательно: там могут скапливаться осадок и загрязнения. Положение выбирают по теплообмену, очистке и минимальному уровню.
Чем отличается аварийный уровень от рабочего?
Аварийный порог должен остановить нагрев до недопустимого состояния. Нормальный рабочий уровень обеспечивает процесс с согласованным запасом.
