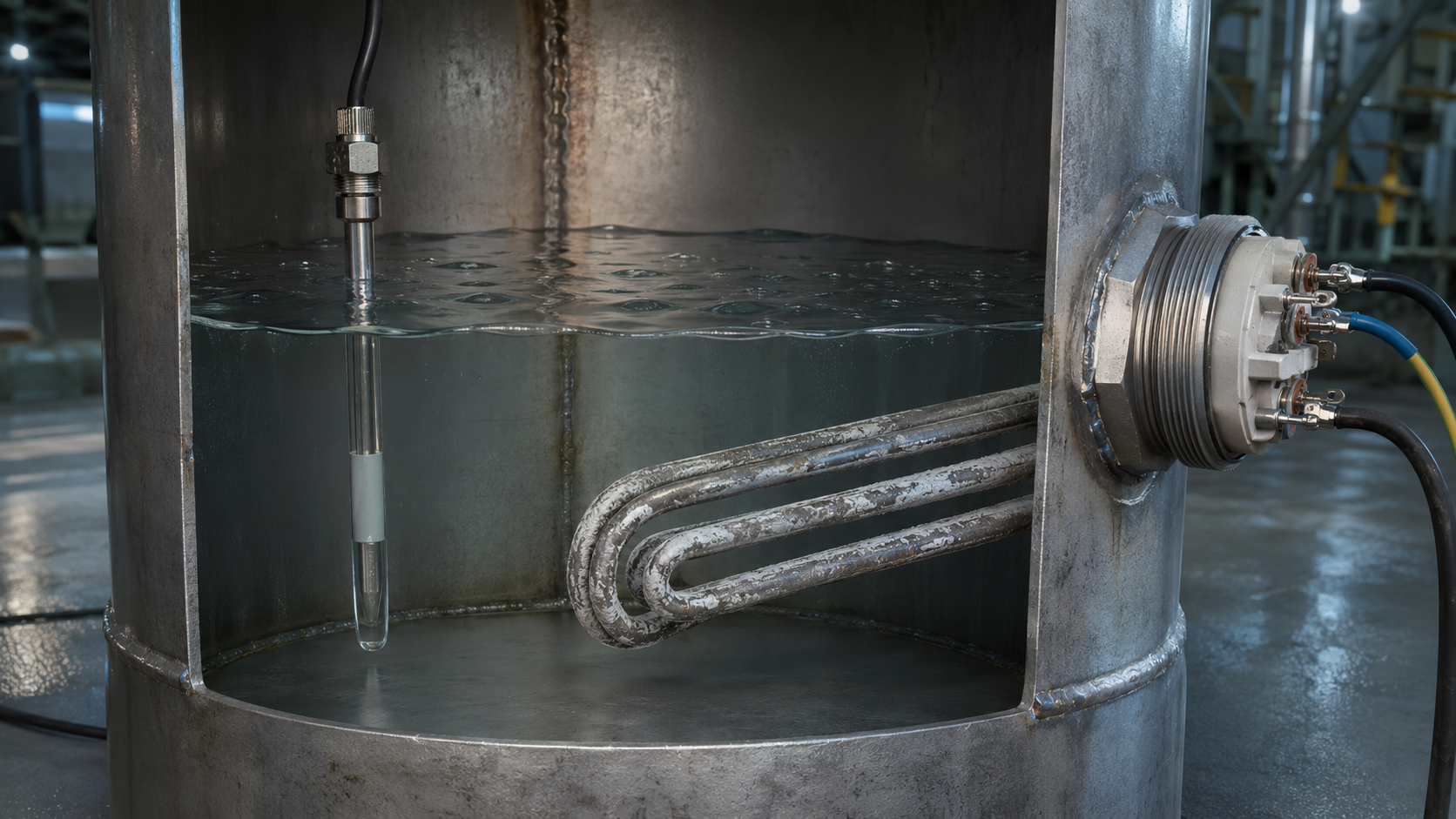

Защита ТЭНа от сухого хода: схема с датчиком уровня и промышленный расчёт
Работа тэна без теплоносителя — основная причина выхода из строя нагревателей в блочно-модульных котельных, накопительных ёмкостях и технологических ваннах. За 10–15 секунд оболочка ТЭНа, рассчитанная на рабочую температуру 80–100 °C в воде, нагревается до 400–600 °C на воздухе. Нихромовая спираль перегорает, магнезитовая засыпка теряет диэлектрические свойства, и нагреватель пробивает на корпус. По статистике сервисных служб, 60% отказов ТЭНов в промышленности связаны именно с сухим ходом, а не с качеством спирали. Решается проблема просто: реле уровня или датчик, который блокирует включение нагревателя при отсутствии среды.
Что происходит с ТЭНом при работе без воды
Теплоотдача от тубулярного нагревателя в воду (или масло) в 50–80 раз выше, чем в неподвижный воздух. Когда уровень падает ниже нагревателя, оболочка перестаёт отдавать тепло, и температура начинает расти со скоростью 10–20 °C в секунду. При этом внутри ТЭНа находится нихромовая спираль, запрессованная в периклазе (магнезитовая засыпка). Периклаз — хороший проводник тепла, поэтому уже через минуту спираль нагревается выше 700 °C. Для нихрома это допустимо, но спираль начинает взаимодействовать с кислородом воздуха, попадающим через контакты в зоне заделки. Результат — окисление нихрома, локальный перегрев и обрыв.
Второй сценарий — повреждение корпуса. Для оболочек из AISI 304 (08Х18Н10) при сухом ходе характерно образование окалины и последующее растрескивание в месте сварного шва. Если среда — не вода, а химический раствор, ситуация усугубляется: на перегретой оболочке ускоряется коррозия, и ТЭН прогорает за пару суток. Даже кратковременные пуски без воды на 3–5 минут снижают ресурс нагревателя в 2–3 раза. Поэтому защита от сухого хода — не опция, а обязательный элемент схемы управления, если в проекте не заложена работа тэна с полным погружением.
Датчик уровня: типы и критерии выбора
Для защиты ТЭНа в промышленных условиях применяют четыре основных типа датчиков. У каждого — своя область применения, связанная с температурой среды, агрессивностью жидкости и требованиями к взрывозащите.
| Тип датчика | Принцип работы | Среда и температура | Особенности |
|---|---|---|---|
| Электродный (кондуктометрический) | Два электрода, между которыми замыкается цепь через электропроводную жидкость | Вода, растворы кислот и щелочей, до 100–150 °C | Низкая цена, простота схемы. Не подходит для диэлектрических жидкостей (масло, топливо) |
| Поплавковый | Геркон или датчик Холла, срабатывающий от поплавка | Вода, масло, до 80–120 °C | Механические элементы, чувствителен к отложениям и вибрации |
| Ёмкостный | Изменение ёмкости конденсатора при изменении уровня | Вода, кислоты, продукты, до 150–200 °C | Устойчив к накипи, подходит для вязких сред |
| Ультразвуковой | Отражение ультразвуковой волны от поверхности среды | Любые жидкости, до 200 °C. Не требует контакта со средой | Дороже остальных, требует чистой поверхности для датчика |
Для защиты ТЭНа в водяной ёмкости или блочно-модульной котельной оптимален электродный датчик: он дёшев, надёжен и не боится температур. Для масляных систем и топлива электродный не подойдёт — там нужен поплавковый или ёмкостный. В химически агрессивных средах (хлориды, кислоты) электроды из нержавеющей стали заменяют на графитовые или титановые.
Принципиальная схема защиты с электродным датчиком
Классическая схема для трёхфазного ТЭНа на 380 В включает в себя два электрода разной длины. Один устанавливают на минимально допустимый уровень, при котором нагреватель ещё полностью погружён в жидкость. Второй — контрольный, на верхнем уровне (обычно 50–80 мм над первым). Пока жидкость замыкает электроды, через управляющее реле течёт ток силой 5–15 мА. Контакты реле удерживают магнитный пускатель во включённом состоянии. Если уровень падает — цепь размыкается, катушка пускателя обесточивается, и ТЭН отключается от сети.
Схема защищает от трёх аварийных режимов:
- Слив воды при включённом нагревателе — отключение происходит за 1–2 секунды.
- Утечка через подпиточный клапан — ТЭН не включится, пока уровень не дойдёт до нижнего электрода.
- Вскипание и снижение проводимости (для паровых котлов) — защита срабатывает по падению тока.
При проектировании схемы важно учитывать сопротивление нагрузки. Для трёхфазного ТЭНа со схемой «звезда» на линейное напряжение 380 В на каждый элемент приходит фазное напряжение 220 В. Сопротивление элемента считаем по формуле R = U² / P. Для элемента мощностью 3 кВт: R = 220² / 3000 ≈ 16,1 Ом. Этот расчёт нужен, чтобы правильно подобрать токовое реле, которое питает электроды. Ток между электродами не должен превышать 20 мА — иначе начинается электролиз и разрушение электродов.
Для взрывопожароопасных производств, где ТЭН установлен в аппарате с классификацией зоны В-I, применяют датчики с искробезопасными барьерами или оптронную развязку. Силовая часть схемы (пускатель, автомат) должна быть вынесена во взрывозащищённую оболочку Ex-d, а сигнальные цепи — запитаны через барьер искрозащиты. В таких случаях лучше использовать готовый реле контроля уровня с сертификатом ТР ТС на взрывозащиту, а не собирать схему на дискретных реле.
Настройка и монтаж
Главное правило монтажа: электроды не должны касаться корпуса ёмкости и нагревателя. Для изоляции используют фторопластовые втулки (тефлон), рассчитанные на температуру до 200 °C. Длина нижнего электрода подбирается по высоте установки ТЭНа — расстояние от дна до верхней кромки нагревательных элементов. Если ёмкость глубокая, электроды крепят на штанге из нержавеющей трубы 12Х18Н10Т диаметром 10–20 мм.
Для надёжной работы реле уровня нужно учитывать удельное сопротивление среды. Для питьевой воды (3000–5000 Ом·см) электродный датчик работает стабильно. Для конденсата с высоким сопротивлением (свыше 50 000 Ом·см) чувствительности обычного реле может не хватить — потребуется датчик с повышенным напряжением на электродах или ёмкостный датчик. В гальванических ваннах, где среда — агрессивный раствор, электроды покрывают платиной или заменяют на титановые, чтобы исключить электролиз.
Как изготовить ТЭН с защитой под ваш процесс
Серийные ТЭНы, которые продают в рознице, рассчитаны на усреднённые условия — бак на 50–100 литров, мощность 1,5–2 кВт. В промышленности такой подход не работает: в линию закладывают ёмкость на 3–10 м³, нагрузку на нагрев считают по формуле теплового баланса и берут ТЭН на 20–90 кВт в сборе с фланцем DN50–DN150. При этом защита от сухого хода встраивается в конструкцию не как отдельный элемент, а как часть нагревательного блока: датчик уровня монтируется на общем фланце, а схема управления рассчитывается под конкретную мощность и схему подключения.
На производстве изготавливают ТЭНы по чертежу заказчика — с нужной геометрией, мощностью и материалом оболочки. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Для воды и пара до 200 °C применяют AISI 304 (08Х18Н10), для пищевых и агрессивных сред — цельнотянутую (бесшовную) трубу 12Х18Н10Т, для хлоридов и кислот — титан. Мощность рассчитывают ровно под объём бака, длину — под габарит шкафа или технологической ванны, резьбу — под существующий фланец. Это позволяет поставить защиту от сухого хода до того, как ТЭН выйдет из строя, а не менять его в аварийном порядке.
Если в вашей ёмкости уже установлен ТЭН без датчика уровня, его не обязательно списывать. К фланцу можно приварить дополнительный штуцер с резьбой G1/2" или G3/4" и ввернуть электродный датчик. Но чтобы рассчитать мощность, длину и место установки защитного электрода, нужны параметры вашей системы: объём, среда, температура, схема подключения. ТЕХНОЛОГ производства пересчитает сопротивление по формуле R = U² / P, уточнит материал оболочки и подготовит чертёж. Обратитесь с техзаданием — срок изготовления ТЭНа от 5 до 10 дней, партия от 1 штуки.
