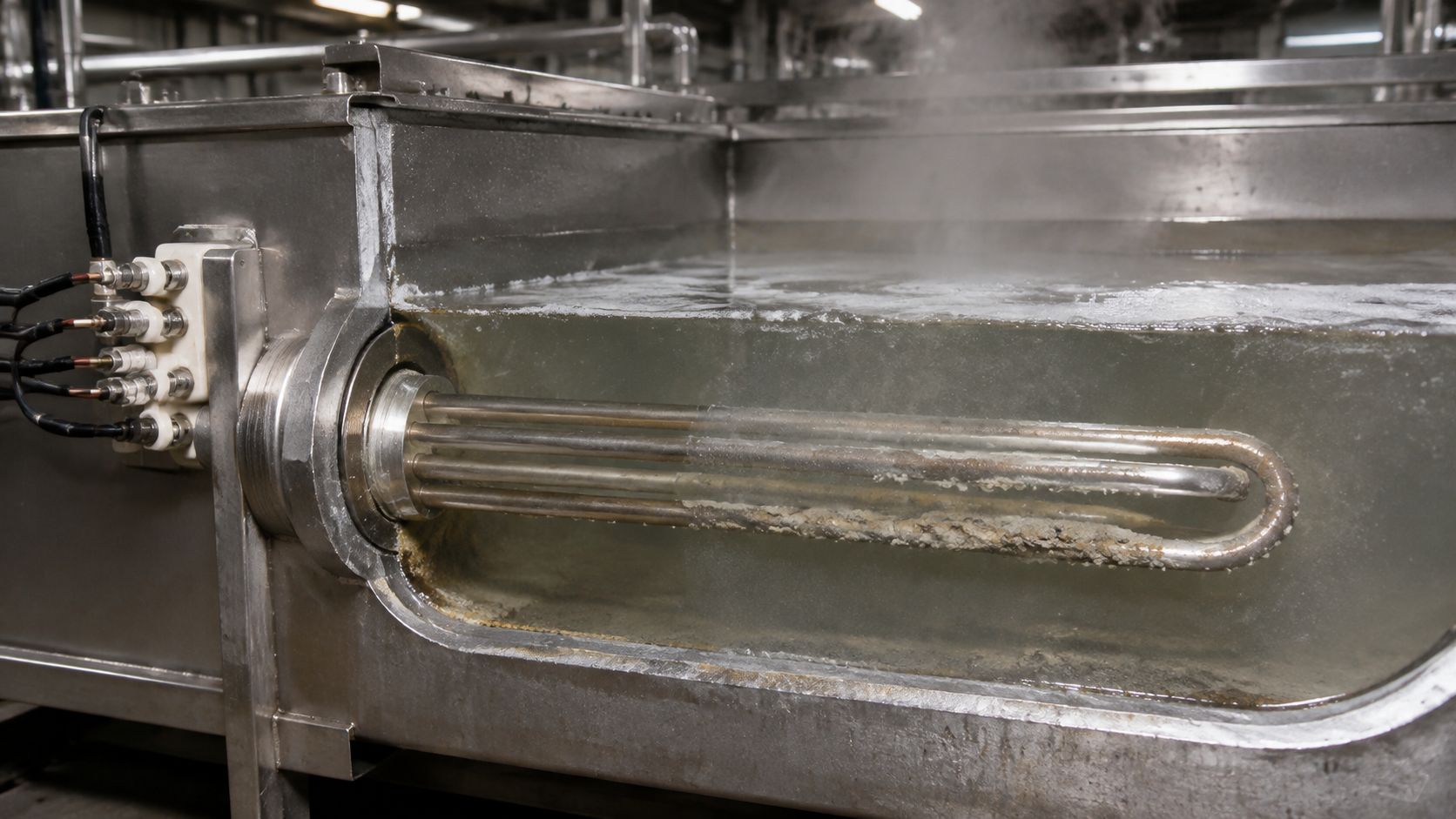

ТЭН для ванны обезжиривания и фосфатирования: подбор по среде, мощности и конструктиву

Ванны обезжиривания и фосфатирования — это узловой узел любой линии подготовки поверхности перед окраской, гальваникой или нанесением покрытий. Рабочая среда в них — растворы щелочей, кислот, фосфатов при температуре 80–95 °C. Обычный ТЭН из розницы здесь живёт от силы месяц-два: оболочка разъедается, мощность падает, накипь и шлам забивают поверхность. Разберём, как правильно подобрать нагреватель под конкретный раствор, и почему «купить готовый 6 кВт» — не всегда лучшая идея, если у вас ванна на 3 кубометра с раствором ортофосфорной кислоты.

Почему серийный ТЭН не работает в растворах обезжиривания и фосфатирования

Ванна обезжиривания обычно содержит 5–15 % каустической соды (NaOH) или тринатрийфосфата при температуре 60–80 °C. Ванна фосфатирования — это кислый раствор на основе ортофосфорной кислоты (H₃PO₄) с добавками цинка, марганца, никеля, рабочая температура 85–95 °C. Для каждой среды нужен свой материал оболочки, и универсального решения не существует.

Сталь 10 (углеродистая, конструкционная) — самый дешёвый и распространённый материал для масляных и воздушных ТЭНов. В кислоте фосфатирования она корродирует со скоростью до 1 мм в год, поэтому ставить её туда — значит заказывать замену через 2–3 месяца.

Второй фактор — удельная мощность, или теплонапряжённость поверхности. Она измеряется в Вт/см². Для воды допустимо 5–8 Вт/см², для растворов с повышенным солесодержанием (фосфаты, хлориды) — не более 3–4 Вт/см². Если превысить этот показатель, на поверхности оболочки начинается локальное кипение, раствор кристаллизуется, образуется шлам, ТЭН перегревается и прогорает. Для фосфатного раствора с плотностью 1,2 г/см³ рекомендуемая удельная мощность — 2,5–3 Вт/см².

Серийный ТЭН с круглым сечением и стандартной длиной 600–900 мм, как правило, рассчитан на бойлер или радиатор. Для промышленной ванны он просто не подходит: либо не достигает нужной температуры, либо перегревается локально, либо вскрывается из-за агрессивной среды.

Расчёт мощности ТЭНа для ванны обезжиривания: от объёма и времени нагрева

Базовое уравнение теплового баланса для ванны:

где V — объём ванны, м³; ρ — плотность раствора (для разбавленных растворов принимаем 1000 кг/м³); c — удельная теплоёмкость, кДж/(кг·°C); ΔT — разница температур, °C; t — время нагрева, ч.

Для воды и водных растворов формула упрощается до инженерной оценки:

Коэффициент 1,16 учитывает теплоёмкость 1,16 Вт·ч на литр на 1 °C. Это без учёта потерь через стенки и испарение с поверхности.

Пример: ванна обезжиривания на 2,5 м³

Нагрев с 20 до 70 °C за 2 часа:

Добавляем 15–20 % на теплопотери — получаем 85–87 кВт. На практике это шестнадцать ТЭНов по 5,5 кВт, включённых по схеме «звезда» на 380 В, или четыре блок-ТЭНа по 21–22 кВт на фланцах. Здесь и проявляется преимущество изготовления под задачу: можно спроектировать ровно 87 кВт, а не «сколько получится из стандартных элементов». По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, поэтому фактическая мощность готового ТЭНа может быть между 78 и 91 кВт. Если важно попасть в технологический режим — закладывайте запас.

Проверяем мощность по току для трёхфазной сети 380 В:

Каждая ветвь при схеме «звезда» потребляет около 44 А. Это учитывается при выборе кабеля и автоматов.

Пересчёт сопротивления для ТЭНа под заданную мощность

Если вы проектируете нагреватель с известной мощностью и напряжением, сопротивление спирали определяется по закону Ома:

Например, для трёхфазного ТЭНа мощностью 24 кВт на линейное напряжение 380 В при соединении «звезда» напряжение на каждой ветви — 220 В:

По ГОСТ 13268-88 допуск сопротивления несимметричный: −4/+11 %. То есть готовый нагреватель с расчётным сопротивлением 6,05 Ом фактически будет в пределах от 5,8 до 6,7 Ом, и это не брак. Если нужна точность — лучше сразу закладывать узкий диапазон в ТЗ.

Было/стало:
Было: ванна фосфатирования 1 м³, нагрев тремя серийными ТЭНами по 12 кВт из стали 10. Замена через 3 месяца из-за точечной коррозии оболочки.
Стало: два ТЭНа по 18 кВт из чистого титана с фланцем M56×2, удельная мощность 2,8 Вт/см². Срок службы — 14 месяцев, нагрев с 20 до 95 °C ускорился с 3,2 до 2,1 часа.

Конструктив и материал оболочки: что указывать в чертеже

Для ванн обезжиривания и фосфатирования применяют два основных типа нагревателей — одиночные штуцерные и блок-ТЭНы (ТЭНБ). Одиночный ТЭН с резьбой G1/2", G3/4", M14×1,5 или M22×1,5 монтируется напрямую в стенку ванны и подходит для объёмов до 200–300 л. Для ванн от 0,5 м³ и выше используют блок-ТЭНы: несколько трубчатых элементов закреплены на одном фланце, который вкручивается в ответный патрубок ванны.

Резьбы для блок-ТЭНов — G1,5", G2", G3", M48×2, M56×2, M64×3. Это крупная фланцевая резьба под ключ-шестигранник. Через резьбу G1/2" три петли мощностью по 8 кВт физически не пройдут — там и один ТЭН с трубами Ø20 мм едва помещается. Поэтому при заказе уточняйте именно фланцевую группу, а не штуцерную.

Диаметр трубчатых элементов — от 4 до 32 мм, длина — от 30 до 6000 мм. Для ванн фосфатирования оптимален диаметр 16–20 мм: меньше — нарастает шлам при 3 Вт/см², больше — снижается эффективность теплопередачи из-за удаления поверхности от оси спирали.

• Щелочной раствор (pH 10–12) — оболочка AISI 304 (08Х18Н10), удельная мощность 4 Вт/см².
• Кислотный фосфатный раствор (pH 3–5) — титан или AISI 316 (10Х17Н13М2) при концентрации кислоты до 10 %.
• Высокое содержание хлоридов — титан, единственный экономически разумный вариант.
• Рабочая среда с ацетоном, уайт-спиритом или другими легковоспламеняющимися растворителями — взрывозащищённое исполнение Ex-d, IP65 минимум.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Это стандарт для всех промышленных ТЭНов: обеспечивает изоляцию и плотный контакт спирали с оболочкой, чтобы тепло уходило в раствор, а не грело сам нагреватель. AISI 321 (08Х18Н10Т) имеет смысл использовать для сред с переменными температурными нагрузками выше 350 °C, но в водных ваннах до 100 °C её преимущество перед 304 маркой незначительно.

Внутреннюю полость ТЭНа с засыпкой у герметичных исполнений заваривают торцевой шайбой. Отдельно заказывайте термопару типа K (хромель-алюмель) в защитной гильзе — её ставят рядом с ТЭНом для контроля температуры раствора по глубине ванны. Управление нагревом через ПИД-регулятор исключает инерционный перегрев в щелочных растворах, где накипь снижает отвод тепла.

Как заказать ТЭН для ванны обезжиривания по техзаданию и по фото

Чтобы получить рабочий ТЭН, а не «аналог побольше», передайте производителю следующие параметры:

1. Тип ванны, объём в литрах и геометрию зоны установки (длина, ширина, высота, расстояние до борта).
2. Состав раствора, pH и рабочую температуру. Без состава невозможно выбрать материал оболочки.
3. Требуемую мощность и напряжение (380 В трёхфазное или 220 В однофазное).
4. Тип присоединения: штуцерная резьба или фланец под шестигранник.
5. Монтажную длину и диаметр корпуса в пределах от 4 до 32 мм по диаметру и от 30 до 6000 мм по длине.
6. Наличие термопары, датчика минимального уровня жидкости, защиты от сухого хода.
7. Количество ТЭНов и схему их расположения по ванне.

Если старого нагревателя уже нет — нужен чертёж или хотя бы эскиз с размерами. Если есть прогоревший ТЭН — отправьте фото с линейкой: по наружному диаметру, длине и радиусу изгиба восстановят геометрию в течение 5–10 дней. Замена возможна для нестандартных решений: например, ТЭН П-образной формы, но с двумя петлями в одной трубке, или нагреватель с зоной обогрева по центру, а холостыми концами по бокам.

Партия от 1 шт. — это норм, а не одолжение. Под заказ делают и один ТЭН под лабораторную ванну, и двадцать восемь штук для автоматической линии фосфатирования. Мощность рассчитывают ровно под ваш объём и время выхода на режим, а не округляют до стандартного типоразмера.

Частые ошибки при подборе ТЭНа для фосфатирования

Первая — неправильно выбранный материал оболочки. Сталь 10 «на первую замену» кажется экономией, но в фосфорной кислоте она деградирует быстрее, чем окупается. Считайте полную стоимость владения: титановый ТЭН в 4–5 раз дороже стального, но служит в 8–10 раз дольше.

Вторая ошибка — завышение удельной мощности. ТЭН 30 кВт с длиной активной части 300 мм в ванне фосфатирования — это локальное кипение и шлам. Нужно было увеличить длину до 1800 мм или поставить блок из пяти трубчатых элементов по 6 кВт.

Третья — не учтена схема подключения. Три однофазных ТЭНа по 220 В подключаются в сеть 380 В только по схеме «звезда» с выводом нейтрали. Линейное напряжение 380 В подавать на каждый ТЭН нельзя — сгорит за секунды.

Четвёртая — отсутствие защиты от сухого хода. При слитом растворе и работающем нагревателе оболочка разогревается выше 400 °C, магнезит разрушается, спираль замыкает на корпус. Ставьте датчик уровня или блокировку по температуре. Перед измерением сопротивления ТЭНа мультиметром — обязательно обесточьте, слейте раствор и снимите перемычки со схемы управления.

FAQ

Вопрос: Из какого материала заказать ТЭН для ванны цинкового фосфатирования?
Ответ: Для раствора на основе ортофосфорной кислоты при 85–95 °C используйте чистый титан. При концентрации кислоты до 10 % допустим AISI 316 (10Х17Н13М2), но титан переживёт его в 1,5–2 раза дольше.

Вопрос: Какая удельная мощность считается допустимой для щелочного обезжиривания?
Ответ: Для растворов с pH 10–12 и температурой 60–80 °C — до 4 Вт/см². Для фосфатных растворов снижайте до 2,5–3 Вт/см², чтобы исключить локальное кипение и кристаллизацию солей.

Вопрос: Как рассчитать мощность ТЭНа для ванны обезжиривания на 3 м³?
Ответ: По формуле P = V × 1,16 × ΔT / t. Для нагрева с 15 до 65 °C за 3 часа: P = 3 × 1,16 × 50 / 3 = 58 кВт. Прибавьте 15–20 % на теплопотери — получится 70–75 кВт.

Вопрос: Можно ли изготовить ТЭН по фотографии вышедшего из строя нагревателя?
Ответ: Да, изготавливаем по фото с линейкой и обмеру диаметра. Укажите длину, резьбу и мощность с шильдика. За 5–10 дней повторим геометрию, при этом подберём материал оболочки под текущий состав раствора.

Вопрос: Нужен ли взрывозащищённый ТЭН для ванны обезжиривания?
Ответ: Если в составе есть органические растворители (уайт-спирит, ацетон, бензин), необходима взрывозащита Ex-d с гильзой для термопары. Для водных щелочных растворов достаточно обычного исполнения IP65.

Для ванны фосфатирования с титановыми ТЭНами забыть о заменах на 2–3 сезона — это реально, если задать правильную удельную мощность и рабочую длину нагревателя. Пришлите фотографию старого ТЭНа или чертёж ванны — посчитаем мощность, подберём оболочку под ваш раствор и сделаем нагреватель за 5–10 дней.
