ТЭН для электровафельницы ЭВ-1.0/220 П-образной формы: как подобрать
У ЭВ-1.0/220 нагреватель не прямой, а изогнут в букву П: два прямых плеча и соединяющая их перемычка, трубка залита прямо в тело алюминиевой плиты. Мощность по маркировке около 1000 Вт на 220 В, сопротивление исправного элемента 46-54 Ом. Чтобы подобрать точный аналог, марка почти не нужна: решают четыре размера гиба - длина плеча, ширина пролёта между ними, радиус перемычки и расстояние между выводами.

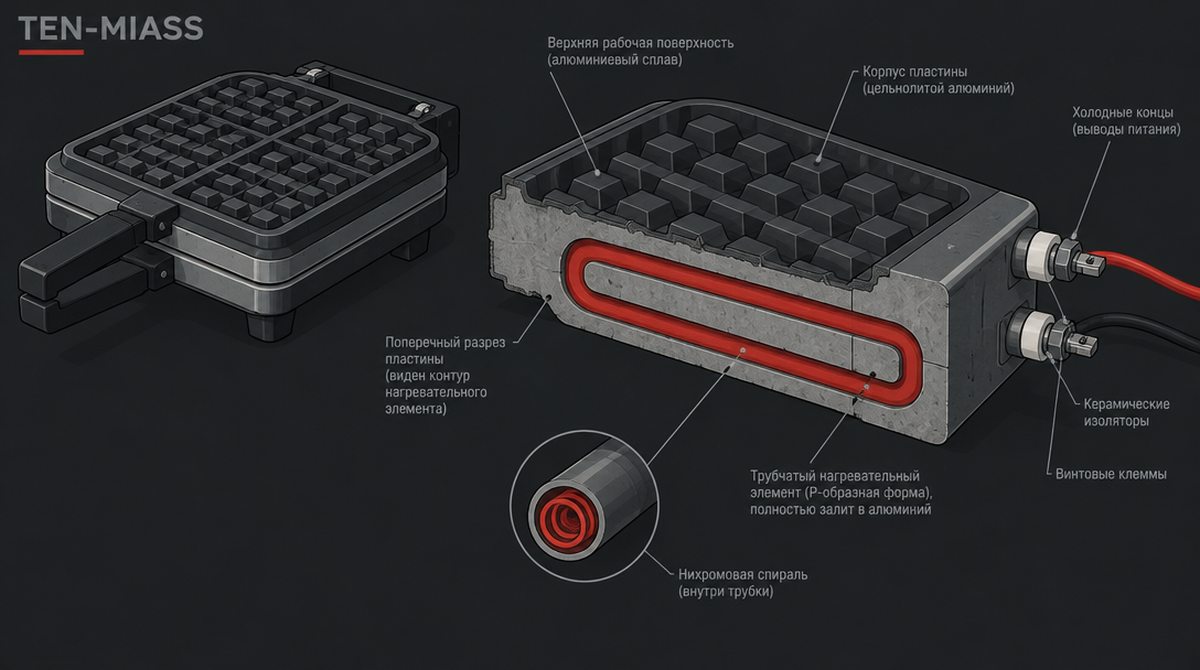

Схема нагревательной плиты ЭВ-1.0/220 в разрезе: трубчатый элемент П-образной формы залит внутри корпуса, холодные концы с клеммами выходят наружу.
Из чего сделан ТЭН вафельницы ЭВ-1.0/220
Внутри трубки находится нихромовая спираль, плотно набитая оксидом магния (MgO). На производстве прямую заготовку гнут в П-образный профиль под конкретную плиту, после чего заливают в алюминий при литье корпуса или запрессовывают в готовую выемку. Снаружи плиты остаются только холодные концы: короткие отрезки трубки без активного нагрева, на них стоят керамические изоляторы и винтовые клеммы.
Это один сплошной нагревательный элемент, а не два отдельных. Сопротивление поэтому меряют сразу между двумя выводами: ток проходит через оба плеча и перемычку последовательно.
Таблица: какие размеры нужны для подбора
| Параметр | Как измерить | Почему важен |
|---|---|---|
| Длина плеча П | Линейкой вдоль трубки от перемычки до начала холодного конца | Короче нормы - меньше активная зона, элемент перегревается |
| Ширина пролёта | Штангенциркулем между осями плеч в самой широкой точке | Не совпадёт с пазом или посадочным местом в литой плите |
| Радиус перемычки | По внутреннему краю дуги гиба | Увеличенный радиус не даёт трубке войти в паз плиты |
| Диаметр трубки | Штангенциркулем на холодном конце | Меняет паз под трубку и площадь контакта с металлом |
| Расстояние между выводами | От центра одной клеммы до центра другой | Не совпадёт с клеммной колодкой корпуса |
| Материал оболочки | По маркировке или визуально (блеск, цвет) | Нержавейка переносит частую мойку плиты лучше чёрной стали |
Как снять размеры, не разбирая плиту целиком
- Отключите вафельницу от сети и снимите корпус: обычно 2-4 винта снизу прибора.
- Найдите нагревательную плиту: она крепится отдельными винтами, сам ТЭН уже залит внутри.
- Если на обратной стороне плиты виден контур трубки, обведите его карандашом на бумаге. Так получится развёртка П без распила детали.
- Штангенциркулем замерьте расстояние между холодными концами и диаметр трубки, сфотографируйте маркировку, если она сохранилась.
- Если плита цельнолитая и контур не виден совсем, снимите внешние габариты плиты и расположение отверстий под клеммы. Этого хватит для предварительной оценки.
Пример расчёта сопротивления ЭВ-1.0/220
Формула мощности: R = U² / P. Для номинала 1000 Вт на 220 В:
R = 220² / 1000 = 48 400 / 1000 = 48,4 Ом
ГОСТ 13268-88 нормирует допуск по мощности +5/-10%, то есть реальная мощность укладывается в 900-1050 Вт. Пересчёт через R = U²/P даёт коридор сопротивления:
| Мощность | Расчёт R | Сопротивление, Ом |
|---|---|---|
| 900 Вт (нижняя граница) | 220² ÷ 900 | 53,8 |
| 1000 Вт (номинал) | 220² ÷ 1000 | 48,4 |
| 1050 Вт (верхняя граница) | 220² ÷ 1050 | 46,1 |
Если мультиметр на снятых клеммах показывает больше 60 Ом или бесконечность, нить перегорела и элемент нужно менять. Меньше 46 Ом на холодном ТЭНе почти не встречается: это уже межвитковое замыкание.
Чек-лист данных для заявки на изготовление
- Фото плиты в сборе и ТЭНа отдельно, если его удалось снять
- Контур трубки на бумаге или три размера: длина плеча, ширина пролёта, радиус перемычки
- Диаметр трубки и расстояние между выводами
- Маркировка мощности и напряжения, если читается на корпусе
- Количество штук и город доставки
Сколько стоит ТЭН для вафельницы П-образной формы
Цена зависит от развёрнутой длины трубки (оба плеча плюс перемычка) и материала оболочки. Ниже ориентир по калькулятору ten-miass.ru на уровне «норма», нержавеющая сталь, при заказе от 10 шт:
| Длина развёртки трубки | Цена, норма (от 10 шт) |
|---|---|
| до 30 см | ~1 470 руб. |
| до 40 см | ~1 960 руб. |
| до 50 см | ~2 440 руб. |
| до 60 см | ~2 930 руб. |
Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото с линейкой в день обращения. Калькулятор считает трубчатые ТЭН от диаметра 13 мм; тонкие трубки вафельниц (6-10 мм) оцениваются индивидуально по фото.
Ошибки при подборе П-образного ТЭНа
- Сравнивают только мощность на шильдике и забывают про форму гиба. При той же мощности длина плеч отличается на пару сантиметров, и готовый элемент не входит в паз плиты.
- Берут трубку большего диаметра «для надёжности». В узкую выемку литой плиты она физически не войдёт, а в широкую встанет с люфтом и начнёт перегреваться в точке неплотного контакта с металлом.
- Присылают только два числа - длину и мощность - без контура перемычки. На производстве радиус гиба задают по чертежу или образцу, без него перемычка получается другого изгиба и упирается в бортик плиты.
- Путают П-образный трубчатый ТЭН с плоским ТЭН-змейкой, приваренным к плите целиком. Плоский меняется только вместе с пластиной, П-образный трубчатый можно заказать отдельно, если посадочное место позволяет извлечь старый элемент.
Частые вопросы
