ТЭН для вафельницы: конструкция и мощность
Патронный или плоский — зависит от конструкции пластины. Разница не только в форме, но и в том, можно ли ТЭН заменить руками за 20 минут или придётся менять плиту целиком.
Два типа нагревателя
В большинстве вафельниц — бытовых и профессиональных — используется один из двух вариантов:

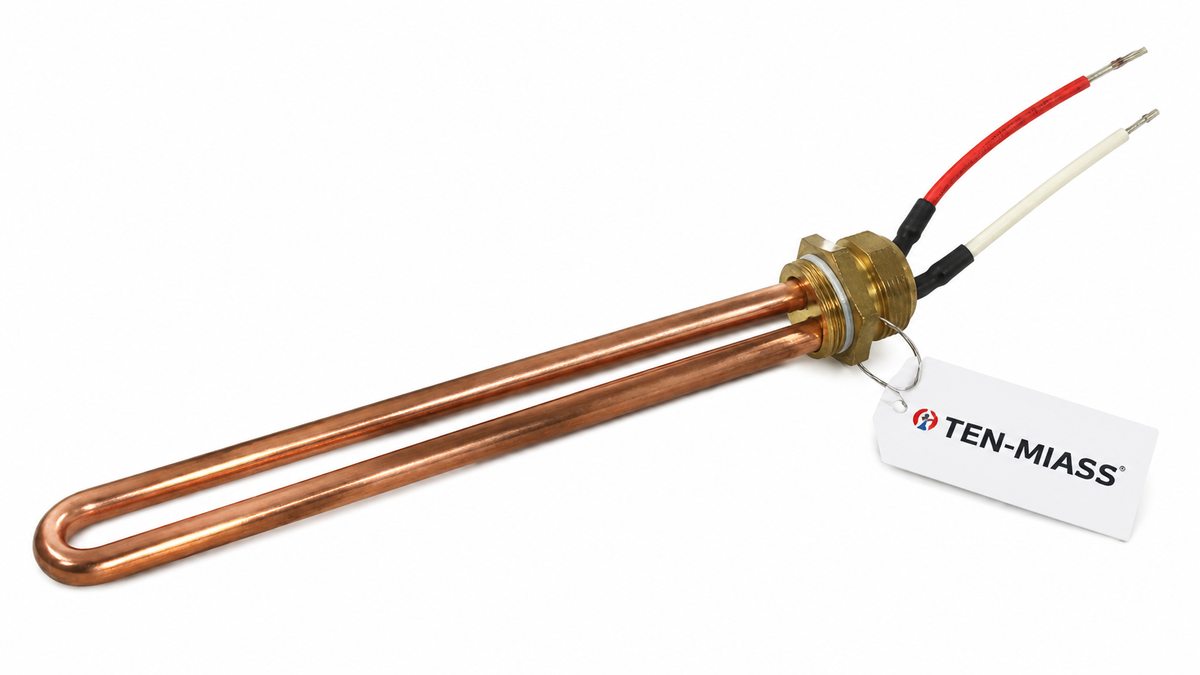

- Патронный ТЭН — прямая трубка диаметром 8–14 мм, вставляется в паз чугунной или алюминиевой пластины. Фиксируется прижимной скобой или резьбовым зажимом. Меняется без замены плиты.
- Плоский ТЭН-змейка — нагревательный элемент в форме петли, точечно приварен или запрессован в плиту. Демонтируется только вместе с пластиной, а иногда только с новой плитой под заказ.
Отличить один от другого: снимите нагревательную пластину (2–4 болта снизу прибора). Если видите длинный паз с трубкой внутри — патронный. Если нагревательный элемент неотделим от плиты и напоминает узор — плоский.
Мощность: бытовые и профессиональные
| Тип | Мощность | Напряжение |
|---|---|---|
| Бытовые (домашние) | 750–1500 Вт | 220 В |
| Профессиональные (HoReCa) | 2000–3000 Вт | 220 В или 380 В |
Профессиональные вафельницы — бельгийские, роторные, для тонких вафель — работают в режиме 4–8 часов без остановки. Там стоит нихром в оболочке из сплава 12Х18Н10Т, который держит рабочие температуры 250–300°C без потери ресурса.
Материал трубки и начинка
Внутри любого патронного ТЭНа — нихромовая спираль, плотно набитая оксидом магния (MgO). MgO передаёт тепло и изолирует спираль от оболочки. Оболочка:
- Медь — хорошая теплопроводность, недорого, подходит для температур до 200°C. Часто в бытовых вафельницах.
- Нержавейка AISI 304 — дороже, но не темнеет и не окисляется даже при длительном нагреве.
- Сталь 12Х18Н10Т — для профессиональных аппаратов с рабочей температурой 250–300°C и выше.
Как проверить, жив ли ТЭН
Два замера мультиметром — и всё ясно:
- Отключите прибор от сети, снимите клеммы с ТЭНа.
- Поставьте мультиметр на режим 200 Ом. Прикоснитесь щупами к обеим клеммам ТЭНа.
- Считайте результат: R = U² / P. Для ТЭНа 1 кВт на 220 В норма — 48 Ом (коридор 46–54 Ом). Бесконечность на дисплее — обрыв нити, замена обязательна.
- Второй замер: один щуп на клемму, второй на металлический корпус трубки. Должна быть бесконечность. Если меньше 0,5 МОм — пробой изоляции.
Как определить размеры под замену
Для патронного ТЭНа нужно снять пластину и замерить паз штангенциркулем:
- Диаметр паза (= диаметр трубки ТЭНа) — обычно 8, 10, 12 или 14 мм.
- Глубина паза (= активная длина нагревательной части) — от 100 до 400 мм в зависимости от размера пластины.
- Длина холодных концов — часть трубки, выступающая наружу с клеммами.
- Мощность и напряжение — с маркировки на корпусе прибора или старого ТЭНа.
Если старый ТЭН ещё цел, достаточно его прислать или сфотографировать рядом с линейкой. По образцу делаем точный аналог.
